SANYO LCE39XF11

Cambiar la configuración en el menú de servicio, sin entender el funcionamiento, puede causar daños permanentes en su televisor.

Encienda el televisor.

Pulsar botón MENU.

Seleccionar SONIDO → BALANCE.

BALANCE debe estar en 0.

Ubicarse sobre Balance sin pulsar OK e ingresar la secuencia 1 9 6 9.

Aparece una M a la izquierda superior de la pantalla.

Pulsar MENU para abrir el menú de SERVICE.

Para salir pulsar Power off.

Nota: Este acceso se usa también para el reset y para modificar el logo detectados en este modelo.

El restablecimiento detectado para este modelo puede realizarse desde el menú de usuario o desde el menú de service.

Por menú de usuario: pulsar MENU.

Ir a CONFIGURACION → RESTAURAR PARAMETROS FÁBRICA.

Aceptar el proceso y esperar a que el televisor se reinicie.

Después del reinicio, realizar nuevamente la configuración inicial del equipo.

Por menú de service: ingresar con la secuencia habitual y seleccionar CLEAR UNPROTECTLY.

Confirmar con Cursor Derecha (RESET).

Nota: El reset por service es útil cuando el equipo queda inestable después de una actualización de firmware o de una reparación de software.

En algunos casos es necesario cambiar el logo del equipo luego de cambiar la placa main, reinstalar el firmware o reemplazar datos de memoria.

Ingresar al menú de service con la secuencia publicada para este chasis.

Acceder a la ruta Factory Menu → Funtion → Logo.

Buscar la marca correcta usando izquierda o derecha sobre la opción Logo.

Si no encuentra el logo correcto, puede usar Welcome como logo genérico o dejar la opción apagada.

Apagar la TV desde el control remoto, volver a encender y verificar el cambio.

Nota: Ajustar el logo correcto evita dejar el equipo con una marca equivocada después de una reparación o de una regrabación de memoria.

En esta fuente el control de corriente del backlight está a cargo del integrado N901 MAP3201 / SELC2010M, y se publica una modificación real para reducir el estrés térmico de los LEDs.

Localizar las resistencias asociadas al pin FBN del controlador N901: R935 – 22Ω y R944 – 22Ω.

Para reducir la corriente del backlight, retirar la resistencia R935 de 22Ω.

Si luego de retirar R935 el brillo queda demasiado bajo, reemplazar R944 de 22Ω por una resistencia de 15Ω / 3W.

Después del ajuste, verificar uniformidad de imagen, nivel de brillo y estabilidad del backlight durante funcionamiento prolongado.

Nota: Esta modificación disminuye la corriente de los LEDs, baja la temperatura del backlight y ayuda a prolongar la vida útil del sistema de iluminación.

Se detecta un informe técnico para bloqueo del equipo con señal de RF digital, por USB al reproducir videos HD y en algunos casos también en función HDMI.

Verificar la falla cuando el TV se bloquea con señal digital, reproducción HD por USB o en determinadas condiciones sobre HDMI.

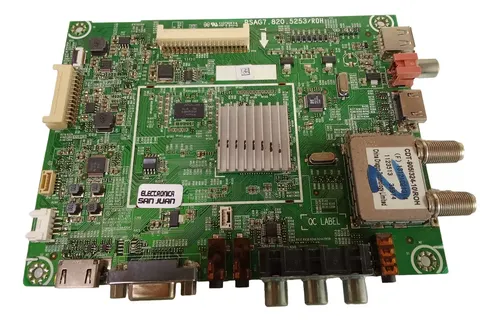

La solución publicada indica colocar un capacitor SMD de 0,1µf / 16V en la posición C318 de la plaqueta principal.

Nota: Este aporte apunta a una corrección puntual de la mainboard. Si además hay fallas de software, conviene revisar firmware y reset de fábrica.

Se detecta un ajuste real para corregir canales en blanco y negro que muestran norma NTSC en modo TV cable.

Seleccione el canal que se ve en blanco y negro e indica NTSC.

Ingrese a MENU → Canal → Sintonía manual aire.

En el ítem Sistema, seleccionar Sistema PAL-N.

Presione la tecla roja del control remoto hasta que el OSD indique Guardando.

Salir de la configuración presionando MENU tres veces.

Nota: Si el síntoma continúa, revisar sintonía y configuración de fábrica. En algunos casos también ayuda reinstalar el firmware correcto del modelo.

Se detectan mediciones eléctricas reales sobre la fuente RSAG7.820.5424 para diagnóstico de stand-by, fuente principal y sistema de backlight.

COLD GROUND: VD820 = 12.2V (12.3V Stby), VD824 = 12.2V (12.3V Stby), VD817 = 12.2V (12.3V Stby), VD839 = 127V, VD940 = 184V.

Salida LED: LED+ = 184V y LED- = 2.7V.

HOT GROUND: C809 = 285V (294V Stby), C810 = 285V (294V Stby), VD822 = 19.5V (17.7V Stby).

Nota: Estas tensiones sirven como referencia rápida para comparar mediciones reales cuando hay fallas de encendido, stand-by o backlight.
