Descargas para TV
¿Tu TV se quedó en el logo, reinicia o tiene falla de firmware?
Elegí una descarga individual para una TV puntual o una membresía técnica para talleres. Los datos de pago, alias y titular se muestran en la siguiente pantalla.
Importante:
No aceptamos Mercado Pago. Sí aceptamos transferencia desde otras billeteras o bancos.
SANYO LCE39XH12
Descargas SANYO LCE39XH12: firmware USB, diagramas, manuales, dumps y documentación técnica
Marca: SANYO
Modelo: LCE39XH12
Placa: RSAG7.820.5650 / RSAG7.820.6141
Chasis: MSD6308
descarga disponible a miembros con suscripcion activa
RECURSOS TÉCNICOS DISPONIBLES
Firmware, diagramas, manuales y memorias
-
Firmware USB — Actualización para SANYO LCE39XH12 (MSD6308 39N16) -
Firmware USB — Instalación forzada para SANYO LCE39XH12 (MSD6308 39N16)
-
Firmware USB — Actualización MSD6308 24N10
-
Firmware USB — Actualización MSD6308 32N10
-
Firmware USB — Actualización MSD6308 39N16
-
Firmware USB — Instalación forzada MSD6308 24N10
-
Firmware USB — Instalación forzada MSD6308 32N10
-
Firmware USB — Instalación forzada MSD6308 39N16
-
Diagrama de MainBoard — RSAG7.820.5650
-
Lista de Componentes — RSAG7.820.5650
-
Diagrama de MainBoard — RSAG7.820.6141
-
Diagrama de PowerBoard — RSAG7.820.5424
-
Lista de Componentes — RSAG7.820.5424
-
Manual de Usuario — SANYO LCE39XH12
-
Manual Service — SANYO LCE39XH12
-
Manual Service — RSAG7.820.5650
-
Manual Service — RSAG7.820.6141
-
Datos de Memoria / DUMP — SANYO LCE39XH12 (39N16 NAND) -
Datos de Memoria / DUMP — RSAG7.820.5650 (24N10 NAND)
-
Datos de Memoria / DUMP — RSAG7.820.5650 (32N10 NAND)
-
Datos de Memoria / DUMP — RSAG7.820.5650 (39N16 NAND)
Información técnica SANYO LCE39XH12
Datos técnicos y documentación oficial
Info detallada
Ficha
Empresa / Marca
SANYO
Modelo
LCE39XH12
Chasis
MSD6308
Matriz
HISENSE
Control remoto
ER-33912
Modelo compatible
NOBLEX 39LD868HT · PHILCO PLD3914HT · JVC LT39DA350
Placas y conectividad

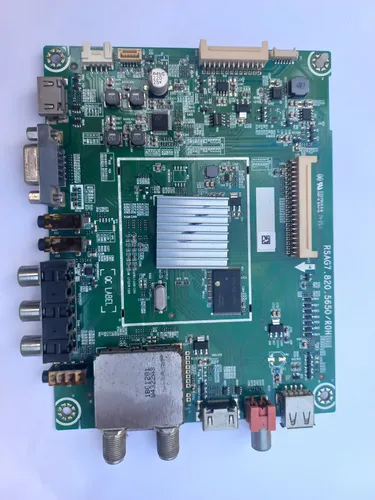

MainBoard
RSAG7.820.5650 / RSAG7.820.6141
PowerBoard
RSAG7.820.5424
Panel Display
HISENSE HE390HH-E51 · AUO T390XVN01.0 CELL · 1366x768 HD · 60HZ · LVDS (1 ch, 8-bit)
MainChip
MSTAR MSD6308
Documentación técnica
Manual de Usuario — SANYO LCE39XH12
Sin Info: por el momento
Manual Service — SANYO LCE39XH12
Sin Info: por el momento
Diagrama de MainBoard — RSAG7.820.5650
RSAG7.820.5650
Lista de Componentes — RSAG7.820.5650
Part.Description.5650
Manual Service — RSAG7.820.5650
Manual_Service_5650
Diagrama de MainBoard — RSAG7.820.6141
RSAG7.820.6141
Manual Service — RSAG7.820.6141
Manual_Service_MSD6308_6141
Diagrama de PowerBoard — RSAG7.820.5424
RSAG7.820.5424
Lista de Componentes — RSAG7.820.5424
Part.Description_5424
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.
Firmware por USB — MSD6308 / SANYO LCE39XH12 (Actualización + Forzado)
SANYO LCE39XH12 — Actualización de Firmware por USB
Actualización normal desde menú service
Instrucciones de actualización con pendrive
- Descomprimir el archivo descargado hasta obtener USBUpgrade.bin.
- Copiar USBUpgrade.bin al pendrive y dejar el USB sin otros archivos.
- Conectar el pendrive en un puerto USB del televisor.
- Ingresar al menú service con la secuencia MENU → SONIDO → BALANCE en 0 → 1 9 6 9 → MENU.
- Dentro de Options, ejecutar Actualizar firmware con cursor derecho.
- Al terminar, el TV se reinicia automáticamente.
- Reingresar al menú service y ejecutar Init → Unprotected Clear → OK.
Usar pendrive en FAT32 y dejar el USB solo con el archivo del firmware. Al finalizar, hacer reset de fábrica para evitar fallas por configuración anterior.
-
MSD6308_39N16_E0731.zip (Descargas: No especificadas)
descarga disponible a miembros con suscripcion activa
SANYO LCE39XH12 — Instalación Forzada de Firmware por USB
Método de arranque forzado con tecla MENU
Guía de instalación forzada con pendrive
- Extraer el archivo descargado hasta obtener USBUpgrade.bin.
- Copiar USBUpgrade.bin al pendrive sin otros archivos adicionales.
- Insertar el USB en el televisor.
- Con el TV desconectado de AC220V, mantener presionada la tecla MENU del teclado del equipo.
- Conectar el TV a la red eléctrica y encenderlo con el control remoto sin soltar la tecla MENU.
- Cuando aparezca el cartel de actualización, soltar la tecla y esperar el reinicio automático.
- Luego ingresar al menú service, hacer Init → Unprotected Clear → OK y modificar el logo si corresponde.
No cortar la energía durante la carga del firmware. Si el equipo no toma la actualización por menú, probar este método forzado con el TV desenchufado.
-
MSD6308_39N16_E0731.zip (Descargas: No especificadas)
descarga disponible a miembros con suscripcion activa
MSD6308 — Actualización de Firmware por USB para RSAG7.820.5650 / RSAG7.820.6141
Paquetes publicados para 24N10, 32N10 y 39N16
Procedimiento de actualización normal
- Descomprimir el paquete correspondiente a la variante 24N10, 32N10 o 39N16.
- Verificar que el archivo interno sea USBUpgrade.bin y copiarlo al pendrive.
- Insertar el pendrive en el TV e ingresar al menú service con la secuencia técnica del chasis.
- Dentro de Options, ejecutar Actualizar firmware con cursor derecho.
- Al reiniciar, volver al menú service y hacer Init → Unprotected Clear → OK.
- Si hace falta, ajustar el logo correcto desde Factory Option → Logo Option.
Verificar que el firmware corresponda a la variante del panel y al tamaño del equipo antes de instalar. Un archivo incorrecto puede dejar el TV sin arranque o con logo equivocado.
-
MSD6308_24N10_E0801.zip (81.94 MiB) (Descargado (592) veces)
descarga disponible a miembros con suscripcion activa
-
MSD6308_32N10_E1024.zip (74.04 MiB) (Descargado (562) veces)
descarga disponible a miembros con suscripcion activa
-
MSD6308_39N16_E0731.zip (74.1 MiB) (Descargado (587) veces)
descarga disponible a miembros con suscripcion activa
MSD6308 — Instalación Forzada USB para RSAG7.820.5650 / RSAG7.820.6141
Carga forzada publicada para 24N10, 32N10 y 39N16
Procedimiento de instalación forzada
- Extraer el firmware elegido hasta obtener USBUpgrade.bin.
- Copiar el archivo al pendrive sin contenido adicional.
- Con el TV desconectado de AC220V, mantener presionada la tecla MENU del equipo.
- Conectar el TV a la red eléctrica y encenderlo con el control remoto mientras sigue presionando MENU.
- Cuando aparezca el aviso de actualización, soltar la tecla y esperar que finalice el proceso.
- Luego ingresar al menú service y realizar Init → Unprotected Clear → OK.
- Completar con ajuste de logo si el equipo inicia con marca incorrecta.
Si por menú no inicia la actualización, este método forzado suele recuperar equipos con firmware dañado. No retirar el USB hasta que el reinicio termine por completo.
-
MSD6308_24N10_E0801.zip (Descargas: No especificadas)
descarga disponible a miembros con suscripcion activa
-
MSD6308_32N10_E1024.zip (Descargas: No especificadas)
descarga disponible a miembros con suscripcion activa
-
MSD6308_39N16_E0731.zip (Descargas: No especificadas)
descarga disponible a miembros con suscripcion activa
Datos de Memoria / DUMP — SANYO LCE39XH12
Archivos NAND para variantes 24N10, 32N10 y 39N16 con chasis RSAG7.820.5650.
DUMP
NAND
TC58NVG1S3HTA00
HE390HH-E51
Datos de Memoria — NAND 39N16
PROCEDIMIENTO
Ingresar al menú service con la secuencia MENU → SONIDO → BALANCE en 0 → 1 9 6 9 → MENU.
Si hace falta corregir la marca, entrar en Factory Option → OK → Logo Option → LOGO y salir con power off.
NOTA TÉCNICA
El dump específico detectado para este modelo corresponde a la variante 39N16 y usa memoria NAND TC58NVG1S3HTA00.
Esta familia también publica archivos para variantes 24N10 y 32N10, por lo que conviene no mezclar dumps entre versiones de panel o tamaño.
INFORMACIÓN DE DESCARGA
Datos de Memoria — NAND 39N16 para SANYO LCE39XH12Archivo: MAIN_5650_39N16_N51_TC58NVG1S3HTA00.zip
Descargas: No especificadas
descarga disponible a miembros con suscripcion activa
Datos de Memoria — RSAG7.820.5650 / RSAG7.820.6141
PROCEDIMIENTO
Acceder al menú service del chasis MSD6308 con la secuencia técnica publicada para la placa.
Cuando sea necesario ajustar la marca, ingresar en Factory Option → OK → Logo Option → LOGO y salir apagando el equipo.
NOTA TÉCNICA
Los archivos de dump detectados para esta familia de mainboard usan NAND TC58NVG1S3HTA00 y están publicados para variantes 24N10, 32N10 y 39N16.
Antes de grabar, conviene verificar la versión de placa y la variante de panel para no cruzar datos entre equipos incompatibles.
INFORMACIÓN DE DESCARGA
Datos de Memoria — NAND 24N10Archivo: MAIN_5650_24N10_N51_TC58NVG1S3HTA00.zip
Tamaño: 86.64 MiB
Descargado (162) veces
descarga disponible a miembros con suscripcion activa
Datos de Memoria — NAND 32N10Archivo: MAIN_5650_32N10_N51_TC58NVG1S3HTA00.zip
Tamaño: 77.35 MiB
Descargado (121) veces
descarga disponible a miembros con suscripcion activa
Datos de Memoria — NAND 39N16Archivo: MAIN_5650_39N16_N51_TC58NVG1S3HTA00.zip
Tamaño: 77 MiB
Descargado (119) veces
descarga disponible a miembros con suscripcion activa
Menú Service / Modo Servicio / Modo Fábrica — SANYO LCE39XH12
Cambiar la configuración en el menú de servicio, sin entender el funcionamiento, puede causar daños permanentes en su televisor.
Encienda el televisor.
Pulsar botón MENU.
Seleccionar SONIDO → BALANCE.
BALANCE debe estar en 0.
Ubicarse sobre Balance sin pulsar OK e ingresar la secuencia 1 9 6 9.
Aparece una M a la izquierda superior de la pantalla.
Pulsar MENU para abrir el menú de SERVICE.
Para salir pulsar Power off.
Nota: Este acceso se usa para reset, para cambiar logo y también como parte final después de cargar firmware.
Reset / Restaurar a Valores de Fábrica — SANYO LCE39XH12
El restablecimiento detectado para este modelo puede realizarse desde el menú de usuario o desde el menú de service.
Ingresar al MENU del televisor.
Ir a Configuracion → Restaurar parametros de fábrica.
Aceptar y esperar que el televisor se reinicie.
Al encender nuevamente, realizar la configuración inicial del equipo.
Por menú de service, ingresar con la secuencia habitual y seleccionar Init → Unprotected Clear → OK.
Nota: El reset por service ayuda cuando el equipo queda inestable después de una actualización de firmware o luego de regrabar memoria.
Modificar Marca o Logo — SANYO LCE39XH12
En algunos casos es necesario cambiar el logo del equipo luego de cambiar la placa main, reinstalar el firmware o reemplazar datos de memoria.
Ingresar al menú de service con la secuencia publicada para este chasis.
Acceder a la ruta Factory Menu → Options → Logo.
Buscar la marca correcta usando izquierda o derecha sobre la opción Logo.
Si no encuentra el logo correcto, puede usar Welcome como logo genérico o dejar la opción apagada.
Apagar la TV desde el control remoto, volver a encender y verificar el cambio.
Nota: Ajustar el logo correcto evita dejar el equipo con una marca equivocada después de una reparación o de una regrabación de memoria.
Bajar Corriente a LEDs / Backlight — RSAG7.820.5424
En esta fuente el control de corriente del backlight está a cargo del integrado N901 MAP3201 / SELC2010M, y se detecta una modificación real para reducir el estrés térmico de los LEDs.
Localizar las resistencias asociadas al pin FBN del controlador N901: R935 – 22Ω y R944 – 22Ω.
Para reducir la corriente del backlight, retirar la resistencia R935 de 22Ω.
Si el brillo queda demasiado bajo, reemplazar R944 de 22Ω por una resistencia de 15Ω / 3W.
Después del ajuste, verificar uniformidad de imagen, nivel de brillo y estabilidad del backlight durante funcionamiento prolongado.
Nota: Esta modificación disminuye la corriente de los LEDs, baja la temperatura del backlight y ayuda a prolongar la vida útil del sistema de iluminación.
