SANYO LCE40IF16
Descargas SANYO LCE40IF16: firmware USB, diagramas, manuales y dumps de memoria
Marca: SANYO
Modelo: LCE40IF16

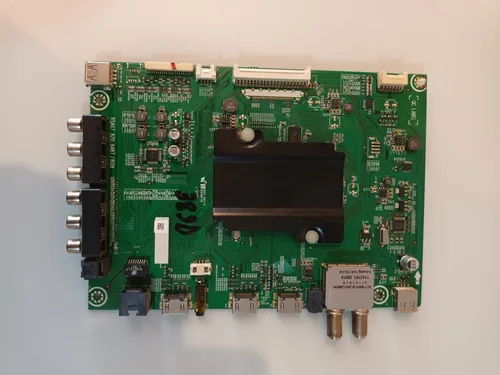

Placa: RSAG7.820.6487
Chasis: MTK5655
descarga disponible a miembros con suscripcion activa
RECURSOS TÉCNICOS DISPONIBLES
Firmware, diagramas, manuales y memorias
Actualización de Firmware / USB — SANYO LCE40IF16- Actualización de Firmware / USB — MTK5655 32K370
- Actualización de Firmware / USB — MTK5655 40K370
- Actualización de Firmware / USB — MTK5655 40K390
- Actualización de Firmware / USB — MTK5655 43K352
- Actualización de Firmware / USB — MTK5655 48K390
- Actualización de Firmware / USB — MTK5655 50K370
- Firmware / Instalación Forzada USB — MTK5655 32K370
- Firmware / Instalación Forzada USB — MTK5655 40K370
- Firmware / Instalación Forzada USB — MTK5655 40K390
- Firmware / Instalación Forzada USB — MTK5655 43K352
- Firmware / Instalación Forzada USB — MTK5655 48K390
- Firmware / Instalación Forzada USB — MTK5655 50K370
- Diagrama de MainBoard — RSAG7.820.6487
- Lista de Componentes — RSAG7.820.6487
- Diagrama de PowerBoard — RSAG7.820.6348
- Manual de Configuración — Control URC2025
- Manual Service — SANYO LCE40IF16
- Manual Service — RSAG7.820.6487
Datos de Memoria / DUMP — 40K390 EEPROM- Datos de Memoria / DUMP — 40K390 EMMC
- Datos de Memoria / DUMP — 32K370 EEPROM
- Datos de Memoria / DUMP — 32K370 EMMC
- Datos de Memoria / DUMP — 40K390 EMMC
- Datos de Memoria / DUMP — 40K390 EEPROM
- Datos de Memoria / DUMP — 43K352 EEPROM
- Datos de Memoria / DUMP — 43K352 EMMC
- Datos de Memoria / DUMP — 48K390 EEPROM
- Datos de Memoria / DUMP — 48K390 EMMC
- Datos de Memoria / DUMP — 50K370 EEPROM
- Datos de Memoria / DUMP — 50K370 EMMC
Información técnica SANYO LCE40IF16
Datos técnicos y documentación disponible
Info detallada
Ficha
Empresa / Marca
SANYO
Modelo
LCE40IF16
Chasis
MTK5655
Matriz
HISENSE
Control remoto
EN2H27 / EN2H27N
Wifi
WU182-LO
Modelo compatible
NOBLEX 40LD880FI · PHILCO PLD4016FI · ILO LDF40ILO2 · SANSEI TDS1640FI · JVC LT40DA760 · PIONEER PLE40FMS4 · BGH BLE4015RTFX · HISENSE HLE4015RTFX
Placas y conectividad
MainBoard
RSAG7.820.6487
PowerBoard
RSAG7.820.6348
Panel Display
HE400HF-E31 · LSC400HN02-702 · 1920×1080 FHD · 60Hz · LVDS (2 ch, 10-bit) · WLED
Conector LVDS
Sin Info: por el momento
Datasheet Panel
Sin Info: por el momento
MainChip
MEDIATEK MT5655
Documentación técnica
Manual Service — SANYO LCE40IF16
Sin Info: por el momento
Diagrama de MainBoard — RSAG7.820.6487
RSAG7.820.6487
Lista de Componentes — RSAG7.820.6487
Part.Description.6487
Manual Service — RSAG7.820.6487
Manual_Service_6487
Diagrama de PowerBoard — RSAG7.820.6348
RSAG7.820.6348
Manual de Configuración — Control URC2025
Manual_URC2025-Eng-Span
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.
Firmware por USB — MTK5655 / RSAG7.820.6487 / SANYO LCE40IF16
SANYO LCE40IF16 — Actualización de Firmware por USB
Instalación normal desde menú del sistema
Instrucciones de actualización con pendrive
- Descargar el archivo comprimido del firmware correspondiente.
- Descomprimir el archivo hasta obtener un paquete con extensión .pkg.
- Copiar el archivo al pendrive y dejar el USB sin otros archivos adicionales.
- Insertar el pendrive en un puerto USB del TV.
- Entrar a MENU → TODO → SISTEMA → ACTUALIZAR desde USB y confirmar en Reiniciar.
- Esperar a que finalice la actualización y luego restaurar a los valores de fábrica.
Usar pendrive en FAT32 y dejar el USB solo con el firmware. Después de actualizar, conviene hacer reset de fábrica para limpiar configuraciones anteriores.
-
MTK5655_40K370_J0927.zip (Descargas: No especificadas)
descarga disponible a miembros con suscripcion activa
SANYO LCE40IF16 — Instalación Forzada de Firmware por USB
Método de actualización con upgrade_loader.pkg
Guía de instalación forzada con pendrive
- Descomprimir el archivo y obtener upgrade_loader.pkg.
- Copiar el archivo al pendrive sin otros archivos adicionales.
- Apagar el TV desde el control remoto e insertar el pendrive en un puerto USB.
- Mantener presionado el botón de encendido del control remoto hasta que aparezca el mensaje de actualización.
- Esperar a que finalice el proceso y retorne a la interfaz principal, luego retirar el pendrive.
- Restaurar a valores de fábrica desde MENU → TODO → SISTEMA → Restaurar a los valores de fábrica.
Si el TV no toma la actualización por menú, esta carga forzada puede recuperar el sistema. No cortar la energía ni retirar el USB durante el proceso.
-
MTK5655_40K370_J0927.zip (Descargas: No especificadas)
descarga disponible a miembros con suscripcion activa
RSAG7.820.6487 — Actualización de Firmware por USB
Paquetes publicados para series 32, 40, 43, 48 y 50
Procedimiento de actualización normal
- Descargar el firmware correspondiente al modelo de la familia MTK5655.
- Descomprimir el archivo hasta obtener un paquete con extensión .pkg.
- Copiar el paquete al pendrive e insertarlo en un puerto USB del TV.
- Entrar a MENU → TODO → SISTEMA → ACTUALIZAR desde USB y confirmar el reinicio.
- Al finalizar, realizar restauración de fábrica y repetir la configuración inicial.
Verificar que el firmware corresponda al panel y al tamaño del TV antes de instalar. Un paquete equivocado puede dejar el equipo con fallas de imagen o arranque.
- MTK5655_32K370_J0724.zip (352.94 MiB) (Descargado (1651) veces)descarga disponible a miembros con suscripcion activa
- MTK5655_40K370_J0927.zip (352.95 MiB) (Descargado (450) veces)descarga disponible a miembros con suscripcion activa
- MTK5655_40K390_J0720.zip (352.95 MiB) (Descargado (662) veces)descarga disponible a miembros con suscripcion activa
- MTK5655_43K352_J0724.zip (352.95 MiB) (Descargado (503) veces)descarga disponible a miembros con suscripcion activa
- MTK5655_48K390_J0727.zip (352.95 MiB) (Descargado (453) veces)descarga disponible a miembros con suscripcion activa
- MTK5655_50K370_J0720.zip (353.47 MiB) (Descargado (1049) veces)descarga disponible a miembros con suscripcion activa
RSAG7.820.6487 — Instalación Forzada USB
Carga forzada con upgrade_loader.pkg
Procedimiento de instalación forzada
- Descomprimir el archivo descargado y obtener upgrade_loader.pkg.
- Copiar el archivo al pendrive sin otros contenidos adicionales.
- Apagar el televisor desde el control remoto e insertar el pendrive en un puerto USB.
- Mantener presionado el botón de encendido del control remoto hasta que aparezca Software updating.
- Esperar a que finalice la carga, retirar el pendrive y restaurar valores de fábrica.
Este método es útil cuando el sistema no actualiza desde el menú. No cortar la alimentación durante la carga forzada para evitar corrupción de firmware.
- MTK5655_32K370_J0724.zip (Descargas: No especificadas)descarga disponible a miembros con suscripcion activa
- MTK5655_40K370_J0927.zip (Descargas: No especificadas)descarga disponible a miembros con suscripcion activa
- MTK5655_40K390_J0720.zip (Descargas: No especificadas)descarga disponible a miembros con suscripcion activa
- MTK5655_43K352_J0724.zip (Descargas: No especificadas)descarga disponible a miembros con suscripcion activa
- MTK5655_48K390_J0727.zip (Descargas: No especificadas)descarga disponible a miembros con suscripcion activa
- MTK5655_50K370_J0720.zip (Descargas: No especificadas)descarga disponible a miembros con suscripcion activa
Datos de Memoria / DUMP — SANYO LCE40IF16
Archivos EMMC y EEPROM para la variante 40K390 del chasis MTK5655.
DUMP
EMMC
EEPROM
40K390
Datos de Memoria — 40K390
PROCEDIMIENTO
Identificar la memoria N87 EMMC H26M31001HPR y la N50 EEPROM 24C128.
Utilizar el programador RT809H para lectura y escritura de la memoria EMMC.
Realizar conexión en CLK, CDM, D0 y Vcc, retirando R80, R81, R82 y L40.
Alimentar con 12V usando fuente externa en el cátodo de DV817.
NOTA TÉCNICA
Los datos de memoria detectados para este modelo se publican como EMMC y EEPROM para la variante 40K390.
Antes de grabar una memoria conviene verificar el modelo exacto del equipo y la versión de software para no cruzar archivos con otras variantes de la misma plataforma.
INFORMACIÓN DE DESCARGA
Datos de Memoria — EEPROM 40K390Archivo: MTK5655_40K390_EEPROM.zip
Descargas: No especificadas
descarga disponible a miembros con suscripcion activa
Datos de Memoria — EMMC 40K390Archivo: MTK5655_40K390_EMMC.zip
Descargas: No especificadas
descarga disponible a miembros con suscripcion activa
Datos de Memoria — RSAG7.820.6487
PROCEDIMIENTO
Ubicar la memoria N87 EMMC H26M31001HPR y la N50 EEPROM 24C128 antes de iniciar lectura o escritura.
Trabajar con programador RT809H usando conexiones en CLK, CDM, D0 y Vcc.
Retirar R80, R81, R82 y L40, luego alimentar con 12V en el cátodo de DV817.
NOTA TÉCNICA
La familia RSAG7.820.6487 publica archivos EMMC y EEPROM para variantes 32K370, 40K390, 43K352, 48K390 y 50K370.
Conviene no cruzar dumps entre tamaños distintos, ya que cada variante usa su propio contenido de memoria y configuración.
INFORMACIÓN DE DESCARGA
Datos de Memoria — EEPROM 32K370Archivo: MTK5655_32K370_EEPROM.zip
Tamaño: 1.44 KiB
Descargado (128) veces
descarga disponible a miembros con suscripcion activaDatos de Memoria — EMMC 32K370Archivo: MTK5655_32K370_EMMC.zip
Tamaño: 346.9 MiB
Descargado (144) veces
descarga disponible a miembros con suscripcion activaDatos de Memoria — EMMC 40K390Archivo: MTK5655_40K390_EMMC.zip
Tamaño: 339.99 MiB
Descargado (115) veces
descarga disponible a miembros con suscripcion activaDatos de Memoria — EEPROM 40K390Archivo: MTK5655_40K390_EEPROM.zip
Tamaño: 1.37 KiB
Descargado (94) veces
descarga disponible a miembros con suscripcion activaDatos de Memoria — EEPROM 43K352Archivo: MTK5655_43K352_EEPROM.zip
Tamaño: 1.47 KiB
Descargado (77) veces
descarga disponible a miembros con suscripcion activaDatos de Memoria — EMMC 43K352Archivo: MTK5655_43K352_EMMC.zip
Tamaño: 339.5 MiB
Descargado (75) veces
descarga disponible a miembros con suscripcion activaDatos de Memoria — EEPROM 48K390Archivo: MTK5655_48K390_EEPROM.zip
Tamaño: 1.51 KiB
Descargado (49) veces
descarga disponible a miembros con suscripcion activaDatos de Memoria — EMMC 48K390Archivo: MTK5655_48K390_EMMC.zip
Tamaño: 330.65 MiB
Descargado (61) veces
descarga disponible a miembros con suscripcion activaDatos de Memoria — EEPROM 50K370Archivo: MTK5655_50K370_EEPROM.zip
Tamaño: 1.49 KiB
Descargado (109) veces
descarga disponible a miembros con suscripcion activaDatos de Memoria — EMMC 50K370Archivo: MTK5655_50K370_EMMC.zip
Tamaño: 344.15 MiB
Descargado (111) veces
descarga disponible a miembros con suscripcion activa
Soporte y aportes — SANYO LCE40IF16
Service • Reset • Logo • Cablevisión • Netflix • Backlight • Mediciones
Menú Service / Modo Servicio / Modo Fábrica — SANYO LCE40IF16
Cambiar la configuración en el menú de servicio, sin entender el funcionamiento, puede causar daños permanentes en su televisor.
Ingresar al MENU con el botón de engranaje del control remoto.
Seleccionar TODO.
Entrar en SONIDO → Configuración avanzada de Audio.
Ubicarse sobre Balance sin pulsar OK.
Ingresar la secuencia 1 9 6 9.
Verificar que aparezca una M en la parte superior izquierda.
Pulsar nuevamente MENU para abrir el MENU de SERVICE.
Para salir, apagar con power off.
Nota: Este acceso técnico también se usa para reset, cambio de logo y revisiones internas del software del chasis MTK5655.
Reset / Restaurar a Valores de Fábrica — SANYO LCE40IF16
El restablecimiento puede hacerse desde el menú de usuario o desde el menú de service.
Por menú de usuario, ingresar a MENU → TODO → SISTEMA → Restaurar a los valores de fábrica.
Aceptar el proceso y esperar a que el televisor se reinicie.
Después del reinicio, volver a realizar la configuración inicial del equipo.
Por menú de service, ingresar con la secuencia habitual y seleccionar Factory → Clean Chip.
Cuando el TV reinicie, apagar con el control remoto para salir de modo service y volver a encender.
Nota: El reset es recomendable después de cargar firmware o modificar logo, porque ayuda a limpiar configuraciones viejas que pueden generar fallas.
Modificar Marca o Logo — SANYO LCE40IF16
El cambio de logo se usa después de reemplazar mainboard, reinstalar firmware o grabar datos de memoria.
Ingresar al menú de service con la secuencia publicada para este chasis.
Ir a la ruta Factory → Options → Logo.
Buscar la marca correcta con izquierda o derecha sobre la opción Logo.
Si no aparece el logo exacto, usar Welcome o Smart TV como opción genérica.
Apagar la TV, volver a encender y luego restaurar a valores de fábrica desde Ajustar → Acerca TV → Restaurar a los valores de fábrica.
Verificar que la marca haya quedado aplicada correctamente.
Nota: Después de una reparación o regrabación de memoria, revisar el logo evita dejar el equipo con marca equivocada.
Configuración Control Cablevisión — SANYO LCE40IF16
Se detecta procedimiento de configuración para el control remoto URC2025.
Presionar la tecla de modo TV.
Mantener presionada SETUP hasta que el modo TV parpadee dos veces.
Ingresar el código 2731.
Pulsar el botón de encendido/apagado.
Si el TV se apaga, volver a encender y comprobar Vol+, Vol-, MUTE y MENU.
Nota: Si el código no responde como corresponde, conviene revisar el manual del URC2025 antes de pensar en una falla del receptor infrarrojo.
Netflix error tvq-pm-100 (5.6.1) — SANYO LCE40IF16
Se detecta un procedimiento de corrección basado en reconfigurar fecha y hora manualmente y luego restaurar el equipo.
Entrar a MENU → TODO → SISTEMA → HORA → Fecha/Hora → AJUSTAR.
Desactivar la sincronización automática y configurar la fecha y hora en modo manual.
Ingresar a MENU → TODO → Acerca de → RESTAURAR A VALORES DE FABRICA.
Cuando la pantalla quede completamente negra, desconectar el televisor de la corriente.
Volver a encender, completar la inicialización, dejar fecha y hora en manual y esperar unos minutos.
Abrir nuevamente Netflix y verificar el funcionamiento.
Nota: El problema se asocia a una fecha futura guardada automáticamente por el Smart TV. Corregir la hora y hacer reset suele normalizar la app.
Bajar Corriente a LEDs / Backlight — RSAG7.820.6348
En esta fuente el control de corriente del backlight está a cargo del integrado N803 NCP1396 / MAP3201 / SELC2010M, y se detecta una modificación real para reducir el estrés térmico de los LEDs.
Localizar la resistencia de sensado R738 – 18Ω asociada al circuito de control de corriente del backlight.
Reemplazar R738 de 18Ω por una resistencia de 27Ω / 3W.
Después del ajuste, verificar nivel de brillo, uniformidad de imagen y estabilidad del backlight en funcionamiento prolongado.
Nota: Esta modificación reduce la corriente de los LEDs, baja la temperatura de trabajo y ayuda a prolongar la vida útil del sistema de iluminación.
Mediciones Eléctricas — RSAG7.820.6348
Se detectan mediciones eléctricas de referencia para diagnóstico de fuente y backlight en la placa RSAG7.820.6348.
COLD GROUND: VD817 = 128V (154V Stby), VD802 = 12.0V (12.0V Stby), VD815 = 12.0V (12.0V Stby), VD816 = 15.6V (16.8V Stby).
COLD GROUND: VD823 = -92.3V, VD705 = 228V, LP1 = 228V, LN1 = 68V, LP2 = 68V, LN2 = -92V.
HOT GROUND: C808 = 275V (282V Stby), C810 = 275V (282V Stby), VD825 = 15.5V (15.6V Stby).
Nota: Estas tensiones deben medirse respetando la referencia correcta entre HOT y COLD GROUND. Una referencia equivocada puede dar valores falsos o provocar daños.
Modelos
Firmware
Fallas
Comentarios
Comentarios &
Soporte Técnico
Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.
Tu comentario técnico
El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.
