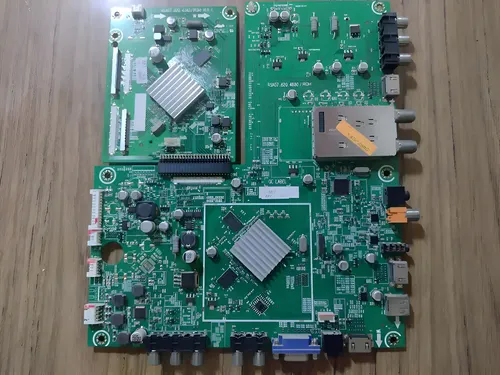

SANYO LCE40XF9T

Cambiar opciones internas sin conocer la función de cada parámetro puede dejar el televisor inoperable. Registrar valores antes de modificar.

Encender el televisor.

Pulsar el botón MENU.

Entrar a SONIDO → BALANCE.

Dejar BALANCE en 0 y posicionarse sobre Balance sin pulsar OK.

Ingresar la secuencia 1 9 6 9.

Cuando aparezca una M en la esquina superior izquierda, volver a pulsar MENU.

Se mostrará el MENU de SERVICE.

Para salir, usar Power off.

Nota: Este acceso también se utiliza como paso previo para actualizar firmware y ejecutar el reseteo posterior de EPROM.

El procedimiento publicado queda integrado al final de la actualización de firmware mediante limpieza de EPROM.

Completar la carga del firmware hasta que el TV quede en STBY.

Encender el TV y volver a entrar al menú service con la secuencia habitual.

Seleccionar CLEAR UNPROTECTLY.

Presionar VOL + para ejecutar el reseteo de la EPROM.

Nota: Este paso ayuda a limpiar configuraciones anteriores luego de reprogramar firmware y puede corregir comportamientos anómalos posteriores a la carga.

La falla se asocia a regulación incorrecta del PFC en la fuente y puede producir apagado de pantalla, parpadeos previos o corte intermitente del backlight.

Con el equipo encendido y backlight activo, medir la tensión PFC sobre C822 y C824.

Tomar como referencia correcta en Power ON: 392V a 400V DC. En Stand-by el valor típico es cercano a 295V DC.

Si la tensión es inferior a 390V, revisar el divisor resistivo formado por R823, R824, R825, R826 y R830.

Se recomienda reemplazar R823, R824 y R825 si se detecta desvalorización, para recuperar estabilidad en la regulación del PFC.

Si luego del reemplazo la tensión sigue baja, se puede retirar R830, verificando siempre que la PFC no supere 400V.

Si la falla persiste, revisar también C818, que trabaja en paralelo con R830 y puede alterar el sensado.

Nota: La medición de referencia debe hacerse sobre la tensión PFC en C822 o C824, no directamente sobre el divisor resistivo con el equipo energizado.

En la fuente RSAG7.820.4489 aparecen dos aportes útiles para diagnóstico: encendido manual del backlight y caída intermitente de tensiones con baja de PFC.

Para forzar el backlight en pruebas, llevar temporalmente a masa el colector del transistor V905.

Como referencia de placa, el colector de V905 está directamente conectado al optoacoplador N904.

En fallas donde la PFC cae de valores normales a alrededor de 320V y desaparecen todas las salidas, se reportó como causa el integrado N975 – TNY175PN defectuoso.

Luego del reemplazo del TNY175PN, la fuente volvió a funcionar sin caídas de tensión ni apagados intermitentes.

Nota: La activación manual del backlight es solo para diagnóstico momentáneo. No dejar puentes permanentes sobre la fuente.
