SANYO LCE42XF11

Descargas SANYO LCE42XF11: firmware USB, diagramas, manuales, ficha técnica y documentación de fuente

Marca: SANYO Modelo: LCE42XF11 Placa: RSAG7.820.4680 Chasis: MSD309PX
SANYO LCE42XF11
descarga disponible a miembros con suscripcion activa
descarga disponible a miembros con suscripcion activa
Firmware, diagramas, manuales, ficha y componentes
  • Actualización de Firmware por USB — SANYO LCE42XF11
  • Ficha Técnica — SANYO LCE42XF11

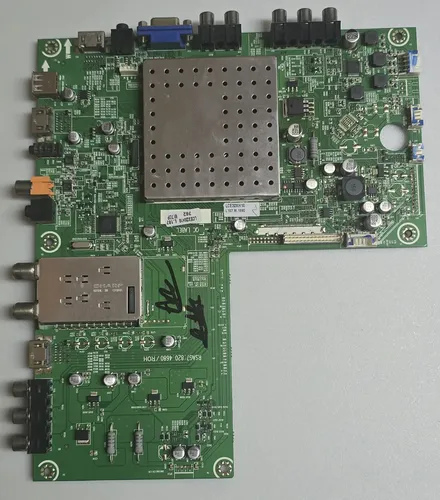

  • Diagrama de MainBoard — RSAG7.820.4680
  • Diagrama de PowerBoard — RSAG7.820.5024
  • Lista de Componentes — RSAG7.820.5024
  • Manual de Usuario — SANYO LCE42XF11
  • Manual Service / Diagrama — SANYO LCE42XF11
  • Manual Service — RSAG7.820.4680
Información técnica
Información técnica SANYO LCE42XF11
Datos técnicos y documentación detectada
Info detallada

Info detallada

Ficha
Empresa / Marca
SANYO
LCE42XF11
Modelo
LCE42XF11
Chasis
MSD309PX
Matriz
HISENSE
Control remoto
ER-22640N
Modelos compatibles
NOBLEX 42LD859FT · JVC LT42DR532 · PHILCO PLD4213FT · ILO LDF42ILO1
Placas y panel
MainBoard
RSAG7.820.4680
PowerBoard
RSAG7.820.5024
Panel Display
HISENSE HE420FF-B57 · AUO T420HW08 V9 · 1920x1080 FHD 60Hz
Backlight
WLED
T-CON
AUO T315HW07 VB CTRL BD
LVDS / Conector
Pendiente / Pendiente
MainChip
MSTAR MSD309PX

Documentación técnica

Ficha Técnica — SANYO LCE42XF11
ficha_LCE42XF11
292.17 KiB Descargado 31 veces Descarga VIP
Manual de Usuario — SANYO LCE42XF11
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Manual Service / Diagrama — SANYO LCE42XF11
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Diagrama — RSAG7.820.4680
RSAG7.820.4680
5.1 MiB Descargado 1774 veces Descarga VIP
Manual Service — RSAG7.820.4680
Manual_Service_4680
1.04 MiB Descargado 3101 veces Descarga VIP
Diagrama — RSAG7.820.5024
RSAG7.820.5024
127.81 KiB Descargado 1439 veces Descarga VIP
Lista de Componentes — RSAG7.820.5024
Lista_Componentes.5024
164.02 KiB Descargado 20 veces Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — SANYO LCE42XF11 (Actualización)

Actualización de firmware por USB

SANYO LCE42XF11 — Actualización de Firmware por USB

Instalación desde menú service con archivo .bin
Instrucciones

Instrucciones de actualización con pendrive

  • Descargar LCE42XF11_Firmware.zip y descomprimir el archivo. El firmware queda en formato .bin.
  • Formatear el pendrive en FAT32.
  • Entrar al menú service con el control remoto: MENU → SOUND → BALANCE = 0 → 1 9 6 9 → MENU.
  • Presionar MENU e identificar el modelo indicado abajo en el menú service.
  • Si es necesario, renombrar el archivo de firmware con el nombre indicado en el menú de service.
  • Copiar el firmware al pendrive y conectarlo en la entrada USB del TV.
  • En el menú service seleccionar FUNCTION → Actualización de firmware → VOL+.
  • Esperar a que termine la actualización. El TV LED pasa a STBY.
  • Encender nuevamente, reingresar al menú service y seleccionar CLEAR UNPROTECTLY.
  • Presionar VOL+ para realizar el reseteo de la EPROM.

En este modelo se publica un firmware USB real y además se remarca que el nombre del archivo puede necesitar ajuste según lo que informe el menú service.

  • LCE42XF11_Firmware.zip (2.92 MiB) (Descargado 49 veces)
    descarga disponible a miembros con suscripcion activa
Soporte y aportes — SANYO LCE42XF11
Service • Backlight • Chillido • Mediciones • LEDs
Service Mediciones Chillido Backlight Main

Menú Service / Modo Servicio / Modo Fábrica — SANYO LCE42XF11

Cambiar la configuración interna sin conocer la función de cada parámetro puede causar daños permanentes en el televisor.

Encender el televisor.
Pulsar el botón MENU.
Entrar a SONIDO → BALANCE.
Dejar BALANCE en 0 y ubicarse sobre Balance sin pulsar OK.
Ingresar la secuencia 1 9 6 9.
Cuando aparezca una M arriba a la izquierda, pulsar nuevamente MENU.
Se abrirá el menú de SERVICE.
Para salir, usar Power off.

Nota: Este acceso es el punto de partida para confirmar modelo, cargar firmware y ejecutar limpieza de EPROM.

Mediciones Eléctricas — RSAG7.820.5024

Valores de referencia útiles para diagnóstico de encendido, stand-by, backlight y etapa PFC.

COLD GROUND: VD906 = 12.05V (12.06V Stby), VD907 = 12.05V (12.06V Stby), VD908 = 12.05V (12.06V Stby), VD819 = 15.43V (16.81V Stby), VD897 = 15.58V.
Backlight: L1- = 1.17V, L1+ = 188.0V, L2- = 0V, L2+ = 195.6V.
HOT GROUND: C829 = 392.0V (295.8V Stby), VD807 = 392.0V (295.8V Stby), VD808 = 392.0V (295.8V Stby), VD825 = 18.05V (16.95V Stby).

Nota: Estos valores sirven como comparación rápida para detectar desvíos de tensión, activación de protecciones o fallas propias de la fuente.

Se apaga backlight / Ruido tipo “chillido” — RSAG7.820.5024

Esta fuente presenta una falla típica de regulación incorrecta en la etapa PFC, con apagado intermitente, parpadeo y ruido audible.

Con el equipo encendido y el backlight activo, medir la tensión sobre el capacitor C829.
Tomar como valor correcto en Power ON: 392V a 400V. En Stand-by, el valor típico ronda los 289V.
Si la tensión queda por debajo de 390V, el equipo puede apagar el backlight, parpadear, apagarse en forma aleatoria o emitir un chillido.
Revisar el divisor resistivo del sensado PFC: R833, R838, R839, R840, R844 y C832.
Como recomendación, reemplazar todo el divisor resistivo y luego volver a medir la PFC.
Si la tensión sigue baja, se puede agregar una resistencia en serie con R833 entre 22kΩ y 82kΩ, sin superar los 400V en el bus PFC.
Revisar también C811. Se reportó que al degradarse puede dejar la PFC cerca de 345V; al reemplazarlo, volvió a unos 389V y desapareció el ruido.

Nota: No medir tensión directamente sobre el divisor resistivo con el equipo energizado. La referencia correcta es la PFC en C829.

Bajar Corriente a LEDs / Backlight — RSAG7.820.5024

En esta fuente, la corriente del backlight queda definida por el circuito de control del driver N811 – NCP1396.

Localizar la resistencia de sensado del backlight: R907 – 20Ω / 2W.
Reemplazar R907 por una resistencia de 27Ω a 39Ω / 2W.
Verificar luego estabilidad del backlight y nivel de brillo del equipo.

Nota: A mayor valor de resistencia, menor corriente y menor brillo. El ajuste debe buscar equilibrio entre luminosidad y confiabilidad.

Diagnóstico: main no responde / menú con números — RSAG7.820.4680

En los aportes del foro aparecen dos referencias útiles: falla de main que no responde y sospecha de firmware cuando el menú muestra números en lugar de letras.

Si la fuente enciende al puentear los 5V pero la main no responde, medir la línea de 5V durante el intento de arranque.
El aporte técnico indica que si la fuente oscila y los 5V caen por debajo de 4.5V, la falla probablemente está en la mainboard.
Si en el menú aparecen números en lugar de letras, en el foro se sospecha problema de firmware, aunque en el material pegado no aparece una solución formal publicada.

Nota: Este diagnóstico surge de experiencia compartida en foro. Sirve como referencia práctica, no como procedimiento cerrado de reparación.
