SANYO LCE43IF16

Descargas SANYO LCE43IF16: firmware USB, dump eMMC, EEPROM, manuales, diagramas y soporte técnico

Marca: SANYO Modelo: LCE43IF16 Main: RSAG7.820.6487 Fuente: RSAG7.820.6531
SANYO LCE43IF16
descarga disponible a miembros con suscripcion activa
descarga disponible a miembros con suscripcion activa
Firmware, dumps, manuales, diagramas y documentación técnica
  • Actualización de Firmware por USB — SANYO LCE43IF16
  • Firmware / Instalación Forzada USB — SANYO LCE43IF16
  • Manual de Usuario — SANYO LCE43IF16
  • Manual Service / Diagrama — SANYO LCE43IF16
  • Diagrama — RSAG7.820.6487
  • Lista de Componentes — RSAG7.820.6487
  • Manual Service — RSAG7.820.6487
  • Diagrama — RSAG7.820.6531
  • Circuito Modificado con valores de Backlight — RSAG7.820.6531
  • Datos de Memoria / DUMP — EEPROM 43K352
  • Datos de Memoria / DUMP — eMMC 43K352
Información técnica
Información técnica SANYO LCE43IF16
Datos técnicos y documentación detectada
Info detallada

Info detallada

Ficha
Empresa / Marca
SANYO
LCE43IF16
Modelo
LCE43IF16
Chasis
MTK5655
Matriz
HISENSE
Control remoto
EN2H27 / EN2H27N
Modelos equivalentes
NOBLEX 43LD882FI · PHILCO PLD4316FI · JVC LT43DA760 · PIONEER PLE43FMS4 · ILO LDF43ILO1 · SANSEI TDS1643FI · TONOMAC TO-4316-FHDS
Placas y panel
Wifi
WU182-LO

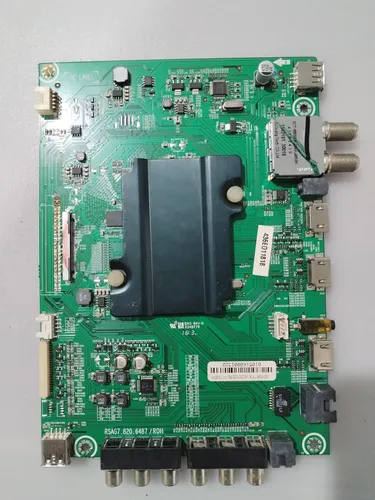

MainBoard
RSAG7.820.6487
PowerBoard
RSAG7.820.6531
MainChip
MEDIATEK MT5655
Panel Display
HISENSE HE426HF-B51
T-CON
AUO T420HVN06.3
Resolución
1920×1080 FHD
Matriz del panel
Pendiente

Documentación técnica

Manual de Usuario — SANYO LCE43IF16
Descargar manual de usuario del equipo SANYO LCE43IF16
Nombre de archivo no visible Tamaño no especificado Descarga VIP
Manual Service / Diagrama — SANYO LCE43IF16
Descargar manual de servicio del equipo SANYO LCE43IF16
Nombre de archivo no visible Tamaño no especificado Descarga VIP
Diagrama — RSAG7.820.6487
RSAG7.820.6487
397.79 KiB Descargado 2177 veces Descarga VIP
Lista de Componentes — RSAG7.820.6487
Part.Description.6487
194.33 KiB Descargado 217 veces Descarga VIP
Manual Service — RSAG7.820.6487
Manual_Service_6487
2.2 MiB Descargado 3263 veces Descarga VIP
Diagrama — RSAG7.820.6531
RSAG7.820.6531
119.68 KiB Descargado 1744 veces Descarga VIP
Circuito Modificado con valores en el Backlight — RSAG7.820.6531
RSAG7.820.6531 Modificada con valores en el Backlight
2.65 MiB Descargado 395 veces Descarga VIP
Nota: la fuente RSAG7.820.6531 tiene material adicional con mediciones reales y un PDF modificado con valores de la etapa backlight.

Firmware por USB — SANYO LCE43IF16

Actualización de firmware por USB

SANYO LCE43IF16 — Actualización de Firmware por USB

Instalación normal desde menú del sistema
Instrucciones

Instructivo de actualización con pendrive

  • Descargar el firmware MTK5655_43K352_J0724.zip.
  • Descomprimir el archivo descargado. Obtendrá un archivo con extensión .pkg.
  • Copiar el archivo al pendrive y asegurarse de que no exista otro archivo dentro del USB.
  • Insertar el pendrive en un puerto USB del TV.
  • Ingresar a MENU → TODO → SISTEMA → ACTUALIZAR desde USB.
  • Cuando aparezca el cartel para actualizar, seleccionar Reiniciar para comenzar la instalación.
  • Esperar algunos minutos hasta que finalice la actualización.
  • Luego restaurar a valores de fábrica desde MENU → TODO → SISTEMA → Restaurar a los valores de fábrica.
  • Después del reinicio, realizar el procedimiento de configuración inicial.

Para este modelo el paquete correcto publicado es 43K352. No conviene mezclarlo con firmwares de otros tamaños de panel de la misma main.

  • MTK5655_43K352_J0724.zip (352.95 MiB) (Descargado 513 veces)
    descarga disponible a miembros con suscripcion activa
Firmware forzado por USB

SANYO LCE43IF16 — Firmware / Instalación Forzada USB

Carga automática con upgrade_loader.pkg
Instrucciones

Instructivo de recuperación automática

  • Descargar el firmware MTK5655_43K352_J0724.zip.
  • Descomprimir el archivo hasta obtener upgrade_loader.pkg.
  • Copiar upgrade_loader.pkg en el pendrive y comprobar que no exista otro archivo dentro del USB.
  • Apagar el TV desde el control remoto e insertar el pendrive en un puerto USB.
  • Mantener presionado el botón de encendido del control remoto hasta que aparezca el mensaje de actualización en la pantalla.
  • Esperar unos minutos hasta que finalice la actualización y el equipo retorne a la interfaz principal.
  • Retirar el pendrive del puerto USB del TV.
  • Luego restaurar a valores de fábrica desde MENU → TODO → SISTEMA → Restaurar a los valores de fábrica.

Este método forzado es útil cuando el equipo no permite actualizar desde menú o queda trabado durante el arranque.

  • MTK5655_43K352_J0724.zip (uso forzado con upgrade_loader.pkg)
    descarga disponible a miembros con suscripcion activa
Datos de Memoria / DUMP
Datos de Memoria / PinOut / DUMP — SANYO LCE43IF16
Dump EEPROM 43K352 y eMMC 43K352 con RT809H

Datos de Memoria / DUMP — MTK5655 — 43K352

PROCEDIMIENTO
IC eMMC: N87 H26M31001HPR.
IC EEPROM: N50 24C128.
Programador utilizado: RT809H.
Realizar conexión en CLK, CDM, D0 y Vcc.
Retirar R80, R81, R82 y L40.
Conectar VCC del programador.
Alimentar la placa con 12V de fuente externa.
Punto de alimentación publicado: cátodo de DV817.
NOTA TÉCNICA

Datos: En este modelo los archivos de memoria publicados corresponden a la variante 43K352, que coincide con el firmware USB del equipo.

Datos de Memoria / DUMP — EEPROM 43K352
MTK5655_43K352_EEPROM.zip
1.47 KiB Descargado 87 veces descarga disponible a miembros con suscripcion activa
Datos de Memoria / DUMP — eMMC 43K352
MTK5655_43K352_EMMC.zip
339.5 MiB Descargado 85 veces descarga disponible a miembros con suscripcion activa
Soporte y aportes — SANYO LCE43IF16
Service • Reset • Logo • Netflix • Fuente
Service Reset Logo Netflix Fuente

Menú Service / Modo Servicio / Modo Fábrica — SANYO LCE43IF16

Cambiar la configuración interna sin conocer la función de cada parámetro puede causar daños permanentes en el televisor.

Encender el TV.
Ingresar al MENU con el botón de engranaje del control remoto.
Seleccionar TODO.
Entrar a SONIDO → Configuración avanzada de Audio.
Ubicarse sobre Balance sin pulsar OK.
Ingresar la secuencia 1 9 6 9.
Aparecerá una M en la esquina superior izquierda.
Pulsar nuevamente MENU para abrir el menú de service.
Para salir, usar power off.

Nota: Este mismo acceso se utiliza también para reset por service y cambio de logo.

Reset / Restaurar a valores de fábrica — SANYO LCE43IF16

El reset permite formatear el equipo y dejarlo como salió de fábrica, eliminando todos los datos del usuario.

Por menú de usuario: ingresar a MENU → TODO → SISTEMA → Restaurar a los valores de fábrica.
Aceptar y esperar el reinicio del televisor.
Por menú service: entrar al service menu y seleccionar Factory → Clean Chip.
Una vez reiniciado, apagar desde el control remoto para salir de modo service, encender nuevamente y realizar la configuración inicial.

Nota: Este paso es recomendado también al finalizar la actualización de firmware.

Netflix error tvq-pm-100 (5.6.1) / Control Cablevisión URC2025

En el material aparecen dos ayudas directas para usuario final: error de Netflix y configuración del control remoto URC2025.

Error Netflix tvq-pm-100 (5.6.1): reconfigurar fecha y hora manualmente, deshabilitar sincronización automática y luego restaurar a fábrica.
Cuando la pantalla quede completamente negra durante el reset, desconectar el TV de la corriente.
Encender de nuevo, realizar la inicialización y volver a configurar fecha y hora en forma manual.
Control Cablevisión URC2025: código publicado 2731.
Mantener SETUP hasta doble parpadeo en modo TV, ingresar 2731 y probar encendido, Vol+, Vol-, MUTE y MENU.

Nota: La explicación publicada para Netflix es que el televisor guardó internamente una fecha futura tomada desde TDT o internet.

Fuente RSAG7.820.6531 — Mediciones y valores de backlight

La fuente de este modelo tiene material técnico fuerte: mediciones eléctricas reales, valores de componentes faltantes y PDF modificado de la etapa backlight.

HOT GROUND: C860=C865 = 379.0V (298.1V Stby), VD807 = 379.0V, VD808 = 379.0V, VD812 = 379.0V, VD825 = 20.4V (19.5V).
COLD GROUND: VD819 = 19.36V (19.03V Stby), VD829 = 12.07V (12.07V Stby), VD903 = 170.0V, VD904 = 61.80V, VD905 = 169.9V, VD906 = 61.50V.
Líneas LED: L2+ = 170.1V, L2- = 0V, L1+ = 169.9V, L1- = 0V.
Valores aportados: R904 = 68 ohms, R965 = 22 ohms, VD902 = T4.
Etapa backlight dañada reportada: V901, V902, R961, R904, R962, R965, VD901, VD902 y N901 (LX27901ID).
Aporte técnico sobre bajar corriente LED: las resistencias de sensado serían R938, R939, R940, R941 y R982; retirando algunas debería bajar la corriente en LEDs.

Nota: La reducción de corriente LED aparece como aporte de foro, no como procedimiento oficial cerrado del sitio.
