SANYO LCE43IF26 / LCE43IF26X
Descargas SANYO LCE43IF26 y LCE43IF26X: firmware USB, dumps, diagramas, manual service y soporte técnico
Marca: SANYO
Modelo: LCE43IF26 / LCE43IF26X
Placa combo: RSAG7.820.6823
Chasis: MTK5655
descarga disponible a miembros con suscripcion activa
descarga disponible a miembros con suscripcion activa
Firmware, dumps, diagramas y documentación técnica
Actualización de Firmware por USB — HS43M16FWB_J0927- Actualización de Firmware por USB — HS43M1602FWB_1111_J0718
- Actualización de Firmware por USB — HS43M1601FWB_J0715
- Firmware / Instalación Forzada USB — HS43M16FWB_J0927
- Firmware / Instalación Forzada USB — HS43M1602FWB_1111_J0718
- Firmware / Instalación Forzada USB — HS43M1601FWB_J0715
Diagrama — RSAG7.820.6823- Lista de Componentes — RSAG7.820.6823
Manual Service — RSAG7.820.6823
Datos de Memoria / DUMP — Wifi WU182-LO — EEPROM- Datos de Memoria / DUMP — Wifi WU182-LO — eMMC
- Datos de Memoria / DUMP — Wifi ZDWM2401 — EEPROM
- Datos de Memoria / DUMP — Wifi ZDWM2401 — eMMC
Información técnica SANYO LCE43IF26 / LCE43IF26X
Datos técnicos y documentación detectada
Info detallada
Ficha
Empresa / Marca
SANYO
Modelo
LCE43IF26 / LCE43IF26X
Chasis
MTK5655
Matriz
HISENSE
Control remoto
EN2H27 / EN2H27J
Modelos equivalentes
NOBLEX EA43X5100 / EA43X5100X · PHILCO PLD4326FI / PLD4326FIX · PIONEER PLE43FMS5 · JVC LT43DA770
Placa, WiFi y panel
Wifi LCE43IF26
WU182-LO
Wifi LCE43IF26X
ZDWM2401

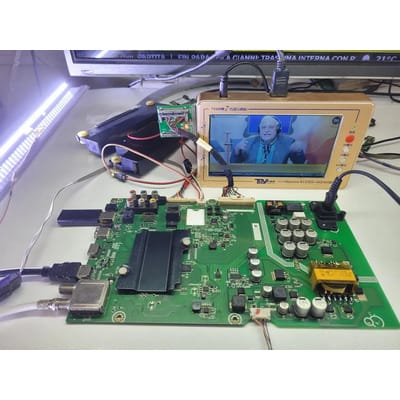

MainBoard + PowerBoard
RSAG7.820.6823
MainChip
MEDIATEK MT5655
Panel Display
HISENSE HE426HF-B53 / HE426M1F51
Panel HE426HF-B53
AUO T430HVN01.2 CELL · 1920×1080 FHD 60Hz · LVDS (2 ch, 8-bit) · P-TWO 187059-51221 · WLED
Nota clave
El firmware correcto depende de la combinación Panel + Módulo Wifi. Si no coincide, aparece el mensaje “Modulo de wifi desconectado”.
Documentación técnica
Manual de Usuario — SANYO LCE43IF26 / LCE43IF26X
Pendiente
Manual Service / Diagrama — referencia del modelo
Service_Manual_LCE43IF26 (texto incompleto en la publicación)
Diagrama — RSAG7.820.6823
RSAG2.820.6823
Lista de Componentes — RSAG7.820.6823
Part.Description.6823
Manual Service — RSAG7.820.6823
Manual_Service_6823
Nota: en el texto analizado, el archivo del diagrama aparece escrito como RSAG2.820.6823.pdf, aunque la placa del modelo se identifica como RSAG7.820.6823.
Firmware por USB — SANYO LCE43IF26 / LCE43IF26X
SANYO LCE43IF26 / LCE43IF26X — Actualización de Firmware por USB
Instalación normal desde menú del sistema
Instructivo de actualización según panel y módulo WiFi
Quitar la tapa trasera del TV y anotar el modelo de panel y el módulo WiFi instalado.
Elegir el firmware correcto: HS43M16FWB_J0927 para panel HE426HF-B53 + WiFi WU182-LO; HS43M1602FWB_1111_J0718 para panel HE426M1F51 + WiFi ZDWM2401; HS43M1601FWB_J0715 para panel HE426HF-B53 + WiFi ZDWM2401.
Descomprimir el archivo descargado. Obtendrá un archivo con extensión .pkg.
Copiar el archivo .pkg al pendrive y comprobar que no exista otro archivo dentro del USB.
Insertar el pendrive en un puerto USB del televisor.
Ingresar a MENU → TODO → SISTEMA → ACTUALIZAR desde USB.
Cuando aparezca el cartel, seleccionar Reiniciar para comenzar la instalación.
Al finalizar, restaurar a valores de fábrica desde MENU → TODO → SISTEMA → Restaurar a los valores de fábrica.
Después del reinicio, completar la configuración inicial del televisor.
Si el firmware no coincide con el módulo WiFi instalado, el mensaje publicado en pantalla es “Modulo de wifi desconectado”.
HS43M16FWB_J0927.zip (353.57 MiB) (Descargado 637 veces)
descarga disponible a miembros con suscripcion activa- HS43M1602FWB_1111_J0718.zip (353.68 MiB) (Descargado 883 veces)descarga disponible a miembros con suscripcion activa
- HS43M1601FWB_J0715.zip (353.08 MiB) (Descargado 853 veces)descarga disponible a miembros con suscripcion activa
SANYO LCE43IF26 / LCE43IF26X — Firmware / Instalación Forzada USB
Método de recuperación automática
Instructivo forzado según panel y WiFi
- Verificar primero qué panel y qué módulo WiFi usa el equipo antes de elegir el archivo correcto.
- Descargar el firmware correspondiente y descomprimirlo. Obtendrá un archivo llamado upgrade_loader.pkg.
- Copiar upgrade_loader.pkg al pendrive y comprobar que no exista otro archivo dentro del USB.
- Insertar el pendrive en un puerto USB del televisor.
- Desenchufar el TV de la corriente y esperar 10 segundos.
- Volver a enchufarlo y al mismo tiempo presionar la tecla de encendido del control remoto hasta que comience la instalación.
Este método se usa cuando el equipo queda trabado, no entra al sistema o no permite actualizar desde menú.
- HS43M16FWB_J0927.zip (Uso forzado con upgrade_loader.pkg)descarga disponible a miembros con suscripcion activa
- HS43M1602FWB_1111_J0718.zip (Uso forzado con upgrade_loader.pkg)descarga disponible a miembros con suscripcion activa
- HS43M1601FWB_J0715.zip (Uso forzado con upgrade_loader.pkg)descarga disponible a miembros con suscripcion activa
Datos de Memoria / PinOut / DUMP — SANYO LCE43IF26 / LCE43IF26X
Archivos separados por módulo WiFi y procedimiento con RT809H
Datos de Memoria / DUMP — RSAG7.820.6823 — 43 FHD
PROCEDIMIENTO
IC de memoria eMMC: N87 H26M31001HPR.
IC EEPROM: N50 24C128.
Programador publicado: RT809H.
Realizar conexión en CLK, CMD, D0 y Vcc.
Retirar R80, R81, R82 y L40 antes de la lectura o escritura.
Conectar VCC del programador a la memoria.
Alimentar la placa con 12V externos en el cátodo de DV817.
NOTA TÉCNICA
Datos:
En este modelo los archivos de memoria están separados por módulo WiFi. Si se intercambia una main o un módulo con firmware incorrecto, el mensaje publicado en pantalla es “Modulo de wifi desconectado”.
Datos de Memoria / DUMP — Wifi WU182-LO — EEPROM
MTK5655_43FHD_6823_G0918_WU182-LO_EEPROM.rar
descarga disponible a miembros con suscripcion activa
Datos de Memoria / DUMP — Wifi WU182-LO — eMMC
MTK5655_43FHD_6823_G0918_WU182-LO_EMMC.rar
descarga disponible a miembros con suscripcion activa
Datos de Memoria / DUMP — Wifi ZDWM2401 — EEPROM
MTK5655_43FHD_6823_H0401_ZDWM2401_EEPROM.rar
descarga disponible a miembros con suscripcion activa
Datos de Memoria / DUMP — Wifi ZDWM2401 — eMMC
MTK5655_43FHD_6823_H0401_ZDWM2401_EMMC.rar
descarga disponible a miembros con suscripcion activa
Soporte y aportes — SANYO LCE43IF26 / LCE43IF26X
Service • Reset • Logo • Netflix • No enciende
Menú Service / Modo Servicio / Modo Fábrica — SANYO LCE43IF26 / LCE43IF26X
Cambiar parámetros del menú de servicio sin conocer la función de cada opción puede causar daños permanentes.
Encender el TV.
Ingresar al MENU con el botón de engranaje del control remoto.
Seleccionar TODO.
Entrar en SONIDO → Configuración avanzada de Audio.
Ubicarse sobre Balance sin pulsar OK.
Ingresar la secuencia 1 9 6 9.
Aparecerá una M en la esquina superior izquierda.
Pulsar nuevamente MENU para abrir el menú de service.
Para salir, usar power off.
Nota: Este mismo acceso se usa también para reset por service y cambio de logo.
Reset / Restaurar a valores de fábrica — SANYO LCE43IF26 / LCE43IF26X
El reset sirve para eliminar configuraciones del usuario y dejar el equipo como salido de fábrica.
Por menú de usuario: ingresar a MENU → TODO → SISTEMA → Restaurar a los valores de fábrica.
Aceptar y esperar el reinicio del televisor.
Por menú service: entrar al service menu y seleccionar Factory → Clean Chip.
Después del reinicio, apagar con el control remoto para salir del modo service, volver a encender y realizar la configuración inicial.
Nota: Después de actualizar firmware o reemplazar memorias, este paso ayuda a evitar incompatibilidades de software.
Modificar Marca o Logo — RSAG7.820.6823
Puede ser necesario corregir la marca visible del equipo después de reemplazar una main, reinstalar firmware o regrabar memorias.
Entrar al menú de service.
Ir a la ruta Factory → Options → Logo.
Cambiar la marca con las teclas izquierda o derecha sobre la opción Logo.
Si no aparece el logo correcto, seleccionar Welcome o Smart TV como genérico.
Apagar y volver a encender la TV.
Luego restaurar a valores de fábrica desde Ajustar → Acerca TV → Restaurar a los valores de fábrica.
Nota: Este procedimiento corrige la identidad visual del equipo, pero no reemplaza el firmware correcto según panel y WiFi.
Netflix error tvq-pm-100 (5.6.1) / Control Cablevisión
En el material aparecen dos ayudas directas para usuarios: error de Netflix y configuración del control URC2025.
Error Netflix tvq-pm-100 (5.6.1): la solución publicada es actualizar el firmware con la última versión disponible.
Control Cablevisión URC2025: presionar tecla modo TV.
Mantener pulsado SETUP hasta que el modo TV parpadee dos veces.
Ingresar el código 2731.
Probar encendido, Vol+, Vol-, MUTE y MENU para confirmar la configuración.
Nota: El manual citado para el control es Manual_URC2025-Eng-Span.pdf.
No enciende / Mediciones de fuente — RSAG7.820.6823
El material publicado incluye una falla típica de fuente y mediciones eléctricas de referencia para la versión de 43".
Falla publicada: el equipo no enciende.
Se reportan casos con tensiones de salida ausentes y, en casos graves, componentes dañados en el sector de V801, R847 y N801.
La causa más frecuente publicada es un mal montaje o mala soldadura del transformador T801.
Mediciones versión 43": VD817 = 12.0V, VD927 = 174V, VD928 = 175V, VD935 = 43.4V, VD936 = 105V, VD939 = 172V.
HOT GROUND: C810 = 289V, C958 = 15.5V.
Nota: Estas tensiones sirven como referencia práctica para diagnóstico de fuente en la versión de 43 pulgadas.
