SANYO LCE46XF9T

Descargas SANYO LCE46XF9T: firmware USB, diagramas, manuales, panel display y soporte técnico de fuente

Marca: SANYO Modelo: LCE46XF9T Main: RSAG7.820.4680 Fuente: RSAG7.820.4489
SANYO LCE46XF9T
descarga disponible a miembros con suscripcion activa
descarga disponible a miembros con suscripcion activa
Firmware, diagramas, manuales, panel y documentación técnica
  • Actualización de Firmware por USB — SANYO LCE46XF9T
  • Manual Service / Diagrama — SANYO LCE46XF9T
  • Diagrama de MainBoard — RSAG7.820.4680
  • Manual Service — RSAG7.820.4680
  • Diagrama de LVDS Board — RSAG7.820.4342
  • Diagrama de PowerBoard — RSAG7.820.4489
  • Datasheet Panel — SAMSUNG LTA460HQ12-C03
Información técnica
Información técnica SANYO LCE46XF9T
Datos técnicos y documentación detectada
Info detallada

Info detallada

Ficha
Empresa / Marca
SANYO
LCE46XF9T
Modelo
LCE46XF9T
Chasis
MSD309PX
Matriz
HISENSE
Control remoto
ER-22640N
Modelos equivalentes
JVC LT46DR750
Placas y panel

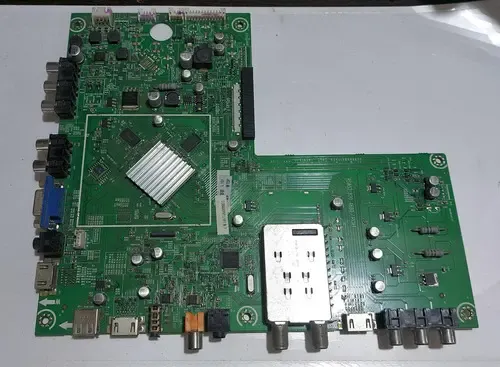

MainBoard
RSAG7.820.4680
LVDS Board
RSAG7.820.4342
PowerBoard
RSAG7.820.4489
Panel Display
SAMSUNG LTA460HQ12-C03
T-CON
SD120PBMB4C6LV0.0
Resolución / LVDS
1920x1080 FHD 120Hz 3D · LVDS (4 ch, 10-bit)
Conectores
LVDS JAE FI-RE51S-HF / FI-RE41S-HF · Backlight YEONHO 20022WR-14B1

Documentación técnica

Manual Service / Diagrama — SANYO LCE46XF9T
Descargar manual de servicio del equipo SANYO LCE46XF9T
Nombre de archivo no visible Tamaño no especificado Descarga VIP
Diagrama — RSAG7.820.4680
RSAG7.820.4680
5.1 MiB Descargado 1774 veces Descarga VIP
Manual Service — RSAG7.820.4680
Manual_Service_4680
1.04 MiB Descargado 3102 veces Descarga VIP
Diagrama — RSAG7.820.4342
RSAG7.820.4342
4.91 MiB Descargado 371 veces Descarga VIP
Diagrama — RSAG7.820.4489
RSAG7.820.4489
40.3 KiB Descargado 1172 veces Descarga VIP
Datasheet Panel — SAMSUNG LTA460HQ12-C03
SAMSUNG_LTA460HQ12-C03
1.15 MiB Descargado 32 veces Descarga VIP
Nota: en el material analizado no aparece publicado un dump directo para este modelo, pero sí firmware USB real y documentación completa de sus placas.

Firmware por USB — SANYO LCE46XF9T

Actualización de firmware por USB

SANYO LCE46XF9T — Actualización de Firmware por USB

Carga desde menú service con archivo ZIP renombrable
Instrucciones

Instructivo de actualización con pendrive

  • Descargar el firmware LT46DR750_TUNER_SHARP.zip.
  • Tener en cuenta el tipo de sintonizador que utiliza la placa main.
  • Ingresar al menú de service con el control remoto de usuario: MENU → SOUND → BALANCE = 0 → 1 9 6 9 → MENU.
  • Presionar MENU e identificar el modelo indicado abajo en el service menu.
  • Si el nombre del firmware no coincide con el indicado en el menú, renombrar el archivo descargado con el nombre mostrado en pantalla.
  • Copiar el firmware al pendrive y conectarlo en la entrada USB del televisor.
  • En el menú service seleccionar FUNCTION → Actualización de firmware → VOL+.
  • Esperar el proceso. Cuando finaliza, el televisor pasa a STBY.
  • Encender nuevamente el TV, reingresar al service menu y seleccionar CLEAR UNPROTECTLY → VOL+ para reset de EPROM.

En este modelo la carga USB depende del nombre correcto del archivo según lo que informe el menú service y del tipo de sintonizador de la main.

  • LT46DR750_TUNER_SHARP.zip (2.9 MiB) (Descargado 17 veces)
    descarga disponible a miembros con suscripcion activa
Soporte y aportes — SANYO LCE46XF9T
Service • Backlight • PFC • Fuente • Main
Service PFC Mediciones Backlight Main

Menú Service / Modo Servicio / Modo Fábrica — SANYO LCE46XF9T

Cambiar la configuración interna sin conocer la función de cada parámetro puede causar daños permanentes en el televisor.

Encender el televisor.
Pulsar botón MENU.
Seleccionar SONIDO → BALANCE.
Balance debe estar en 0 y hay que ubicarse sobre Balance sin pulsar OK.
Ingresar la secuencia 1 9 6 9.
Aparece una M en la esquina superior izquierda.
Pulsar nuevamente MENU para abrir el menú de service.
Para salir, pulsar Power off.

Nota: Este mismo acceso se usa para identificar el nombre correcto del firmware y hacer reset de EPROM después de la actualización.

Backlight se apaga solo — Causa y solución en RSAG7.820.4489

La falla típica publicada para este equipo está asociada a una regulación incorrecta del PFC, que provoca apagado intermitente del backlight o de la fuente.

Con la fuente funcionando y el backlight encendido, medir la tensión en C822 y C824.
Valor correcto en Power ON: 392V a 400V DC. Valor típico en Stand-by: ≈ 295V DC.
Si la tensión en C822/C824 es inferior a 390V, pueden aparecer apagado de pantalla, parpadeo o falla intermitente de backlight.
El control PFC está a cargo de N811 = NCP1608B. Para obtener ≈395V, la tensión en VFB debe ser 2.5V.
Revisar el divisor resistivo formado por R823, R824, R825, R826 y R830.
Valores reales en placa: R823 = 1MΩ, R824 = 1MΩ, R825 = 1MΩ, R826 = 20kΩ, R830 = 680kΩ.
Se recomienda reemplazar todo el divisor resistivo. Si la PFC sigue baja, se puede retirar R830 y revisar también C818.

Nota: No medir tensión directamente sobre el divisor con el equipo encendido. La referencia correcta es la PFC en C822 o C824 y no debe superar los 400V.

Mediciones Eléctricas — RSAG7.820.4489

Valores de referencia publicados para diagnóstico de fuente, stand-by y etapa de backlight.

COLD GROUND: VD840 = 11.9V, VD841 = 19.7V, VD838 = 24.7V, VD839 = 24.7V, VD905 = 5.01V.
HOT GROUND: C822 = 396V (300V Stby), C824 = 396V (300V Stby), VD903 = 18.8V (20.8V Stby), VD904 = 103V (140V Stby), VD811 = 396V (300V Stby).

Nota: En la zona HOT GROUND la referencia correcta de masa es el negativo del capacitor C822.

Activación manual de Backlight / Diagnóstico LED — RSAG7.820.4489

La publicación indica un método para forzar el backlight y probar la fuente sin la main conectada.

Para habilitar el backlight, llevar a masa (GND) el colector del transistor V905.
Como referencia en placa, el colector de V905 está directamente conectado al optoacoplador N904.
Este método sirve para verificar funcionamiento del circuito de backlight, confirmar estado de LEDs y driver, y probar la fuente independientemente de la mainboard.
Si el PFC está correcto y el backlight sigue apagándose, revisar retornos del driver LED y barras de LEDs, ya que un tramo abierto activa protección.

Nota: Realizar esta prueba solo de forma momentánea y con fines de diagnóstico. No dejar el puente permanente.

Diagnóstico de main / fuente — RSAG7.820.4680 y RSAG7.820.4489

En los aportes del foro aparecen dos referencias prácticas útiles: main que no responde y caída intermitente de tensiones en la fuente.

Si la fuente oscila y los 5V caen por debajo de 4.5V, el aporte técnico indica que la falla probablemente está en la mainboard.
Si en el menú aparecen números en lugar de letras, en el foro se sospecha problema de firmware.
Para la fuente RSAG7.820.4489 también se reportó una falla de caída intermitente de todas las tensiones con PFC bajando a ~320V.
En ese caso el componente defectuoso detectado fue N975 = TNY175PN, que al reemplazarse dejó la fuente estable.

Nota: Estos puntos surgen de experiencia de usuarios y técnicos del foro. Sirven como referencia práctica de diagnóstico, no como procedimiento cerrado de reparación.
