SHARP 4T-C50FL6L

Si en la esquina superior izquierda aparece la leyenda MODO M, el televisor quedo en modo de fabrica.

Entrar a MENU → Opciones Avanzadas y luego ingresar el codigo 3 1 9 5 para abrir el menu de fabrica.

Dentro de System Setting, deshabilitar las opciones HOTKEY y Aging Mode, dejando Hotkey en off.

Apagar y volver a encender el TV para comprobar que la leyenda haya desaparecido.

Nota: Este ajuste devuelve el equipo al modo cliente y elimina la marca M de pantalla.

Este ajuste puede ser necesario luego de reemplazar la placa main, reinstalar firmware o recuperar datos de memoria.

Metodo 1: ingresar al modo service, seleccionar CATV o TV, esperar 20 segundos, pulsar INPUT/SOURCE e ingresar 3 1 9 5 hasta ver Factory/Service OSD Menus.

Si el equipo no dispone de control numerico o no permite esa secuencia, utilizar alguno de los metodos alternativos del informe de Menu Service / Modo Servicio / Modo Fabrica.

Si el logo buscado aparece en la lista interna, se puede modificar directamente desde el menu de service sin necesidad de usar archivos externos.

Si el logo deseado no figura en la lista, corresponde usar el pack de logos UHD mediante el procedimiento USB del bloque de firmware y TVConfig.

Nota: El contenido detectado publica dos metodos: cambio directo desde service y carga de logo mediante archivo USB.

El sistema de retroiluminacion usa controladores OZ9902EGN de doble canal. La corriente de LEDs se regula por resistencias de sensado conectadas al pin 11 de cada driver.

Canal 1 (IC4B2: OZ9902EGN): resistencias de sensado R4B15, R4B16, R4B17, R4B18 y R4B19 de 2.7Ω. En algunos modelos puede existir una resistencia adicional de 1Ω. Mediciones previas: VLED 50.9V, ILED 550mA, PLED 27.9W.

Canal 2 (IC4B3: OZ9902EGN): resistencias R4B63, R4B64, R4B66, R4B67 y R4B58 de 2.7Ω. En algunos casos puede haber una resistencia de 1Ω. Mediciones previas: VLED 50.9V, ILED 550mA, PLED 27.9W.

Para reducir corriente, retirar 2 resistencias de 2.7Ω en el Canal 1. Como ejemplo se pueden quitar R4B15 y R4B16, o cualquier otro par equivalente dentro del grupo listado.

Luego retirar 2 resistencias de 2.7Ω en el Canal 2. Como referencia, se pueden sacar R4B63 y R4B64, o cualquier par del mismo conjunto.

Resultados publicados despues de la modificacion: VLED 47.3V, ILED 320mA, PLED 15.2W. El brillo disminuye y el consumo baja aproximadamente un 45%.

Antes de intervenir, verificar requerimientos de corriente del backlight, controlar la disipacion del OZ9902EGN y medir la corriente final para no comprometer luminosidad ni seguridad operativa.

Nota: La modificacion es orientativa y debe evaluarse en cada caso. Reducir corriente baja el brillo del panel.

El chasis 9K54B publica varios accesos al menu de servicio segun el tipo de control remoto disponible.

Procedimiento con control numerico: encender el TV, seleccionar CATV o TV, esperar 20 segundos, pulsar INPUT/SOURCE, ingresar 3 1 9 5 y abrir Factory/Service OSD Menus. Para salir, presionar atras varias veces o power off.

Procedimiento 1 con control sin numeros: encender el equipo, elegir CATV o TV, esperar 20 segundos, pulsar INPUT/SOURCE y luego ejecutar con el cursor la secuencia Izquierda, Derecha, Izquierda, Derecha.

Procedimiento 2 con control sin numeros: encender, seleccionar CATV o TV, esperar 20 segundos, pulsar INPUT/SOURCE, mantener presionada la tecla de ajustes, usar el teclado virtual para cargar 3195 y esperar la activacion del menu. Para navegar, pulsar una vez back.

Procedimiento 3 con control sin numeros: encender el TV, pulsar HOME, entrar a la app E-manual y ejecutar la secuencia Izq - Der - Arriba - Abajo - OK.

Nota: Todos los metodos publicados indican salir del menu de service con atras varias veces o apagando el equipo.

Se reportaron casos de imagen doble o deformada al montar una mainboard de otra variante de 9K54B sobre paneles de distinto tamaño.

Un aporte indica que el problema no pudo resolverse por configuracion de software y fue necesario instalar la placa correspondiente al televisor para que el equipo funcionara correctamente.

Otros tecnicos reportaron solucion modificando el estado del pin 22 en la T-CON: si estaba en 3V, pasarlo a 0V; y si estaba en 0V, llevarlo a 3V.

Un caso practico publicado resolvio la imagen estirada y deformada retirando una resistencia e inyectando 3V sobre ese pin.

Otro aporte reciente sugiere como atajo mover la resistencia de R20 a R18 para corregir la doble pantalla.

Nota: Estos procedimientos provienen de experiencias de taller compartidas por la comunidad sobre chasis 9K54B.

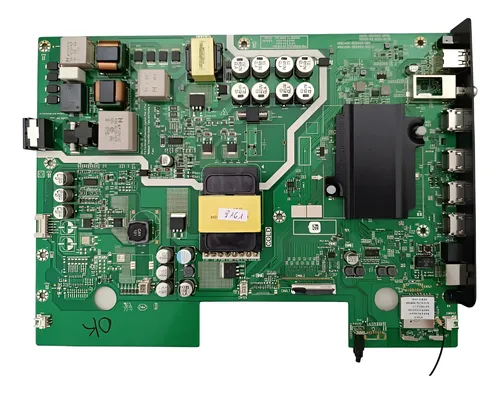

Se publicaron aportes de taller sobre apagados por baja tension, PFC y referencias de componentes en la fuente de la placa 5800-A9K54B-0P00.

Un tecnico reporto apagados del TV ante bajones de linea de entre 200V y 214V, aun con otras tensiones correctas, y consulto si el problema podia estar en el PFC.

La respuesta comunitaria indico que podria tratarse del PFC de 400V y sugirio revisar resistencias de alto valor en serie que toman referencia para el CI.

Otro aporte tecnico agrega datos de fuente: U0D3 = AZ331, R3D138 = 100 ohms y ZD1D13 = zener 9.1V, que puede presentar fugas, impedir el arranque y calentar el integrado.

Tambien se sumo un caso donde el optoacoplador U0D4 estaba involucrado en la falla.

Nota: Estos datos son aportes de reparacion sobre la fuente y deben verificarse sobre la placa real antes de reemplazar componentes.

Se publico un caso donde el backlight se apagaba aun teniendo todos los LEDs en buen estado. La solucion reportada consistio en reemplazar capacitores del circuito.

Canal LED1+: reemplazar los originales C0B3, C1B9 y C1B16 de 15µF / 160V por 2 capacitores de 47µF / 250V.

Canal LED2+: en los modelos que usan esa rama, sustituir C0B11 y C1B10 de 15µF / 160V por 2 capacitores de 47µF / 250V.

El aporte indica que, tras el cambio, la falla quedo completamente resuelta. Ademas, se recomienda retirar resistencias para bajar corriente de LEDs y prevenir futuras averias, segun el informe de reduccion de corriente.

Nota: Este procedimiento fue presentado como solucion practica sobre el circuito de backlight del chasis 9K54B.
