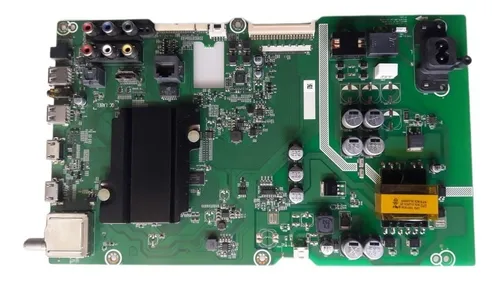

SHARP SH3216MHIX

Modificar parámetros internos sin conocer su función puede dejar el televisor inoperable. Este acceso está orientado a servicio técnico.

Encender el TV e ingresar a MENU con el botón de engranaje del control remoto.

Entrar en TODO y luego abrir SONIDO → Configuración avanzada de Audio.

Ubicarse sobre Balance sin presionar OK.

Ingresar la secuencia 1 9 6 9 para habilitar el modo técnico.

Cuando aparezca una M en la esquina superior izquierda, volver a pulsar MENU para abrir el menú de servicio.

Para salir, apagar el equipo con power off.

Nota: Este acceso permite diagnóstico y ajustes internos. Conviene registrar los valores originales antes de modificar cualquier opción.

El ingreso al menú de fábrica en esta placa usa la misma ruta lógica de audio y la secuencia 1969. Está pensado para tareas de reparación y calibración.

Con el televisor encendido, abrir el MENU desde el botón de engranaje.

Ingresar en TODO y después navegar a SONIDO → Configuración avanzada de Audio.

Dejar seleccionado el ajuste Balance sin confirmar con OK.

Teclear 1 9 6 9 para habilitar el modo oculto.

Al aparecer la letra M en pantalla, volver a presionar MENU para ver el panel de service.

Cerrar el menú apagando el televisor desde el control remoto.

Nota: Aunque el acceso es simple, los cambios internos pueden alterar panel, audio, logo o comportamiento general del software.

El restablecimiento borra configuraciones y devuelve el equipo al estado inicial de uso.

Método por menú de usuario: ingresar a MENU → TODO → SISTEMA → Restaurar a los valores de fábrica.

Aceptar la restauración y esperar el reinicio automático del televisor.

Cuando vuelva a encender, completar nuevamente la configuración inicial.

Método por menú de service: entrar por MENU → AJUSTAR → SONIDO → Configuración avanzada de Audio, ubicarse en Balance y marcar 1 9 6 9.

Cuando aparezca la M, pulsar MENU y entrar a Factory → Clean Chip.

Después del reinicio, apagar desde el control remoto para salir del modo service; luego encender y rehacer la configuración inicial.

Nota: El reset puede resolver errores de software, configuraciones corruptas o conflictos posteriores a una actualización.

Este procedimiento limpia datos del usuario y también puede utilizarse luego de grabar firmware en la placa.

Desde el menú común, abrir MENU → TODO → SISTEMA → Restaurar a los valores de fábrica.

Confirmar la operación y esperar que el equipo se reinicie por sí solo.

Al iniciar otra vez, repetir el asistente de configuración del televisor.

Si se requiere el método técnico, entrar a MENU → AJUSTAR → SONIDO → Configuración avanzada de Audio, dejar seleccionado Balance y escribir 1 9 6 9.

Después abrir el menú oculto con MENU y elegir Factory → Clean Chip.

Cuando termine el reinicio, apagar para salir del modo service, volver a encender y hacer la configuración de fábrica desde cero.

Nota: Es una buena práctica después de actualizar firmware o de modificar logo, panel o datos internos de la memoria.

Este ajuste puede ser necesario después de cambiar la mainboard, reinstalar firmware o regrabar memorias.

Entrar primero al menú de service con la ruta MENU → TODO → SONIDO → Configuración avanzada de Audio, ubicándose en Balance y escribiendo 1 9 6 9.

Cuando se vea la letra M, pulsar MENU para abrir el panel técnico.

Entrar en la ruta Factory → Options → Logo.

Buscar la marca adecuada con las teclas de navegación izquierda o derecha. Si no aparece la marca deseada, se puede usar Welcome o Smart TV como logo genérico.

Salir del modo fábrica apagando la TV desde el control remoto y volver a encenderla.

Realizar un restablecimiento a valores de fábrica desde Ajustar → Acerca TV → Restaurar a los valores de fábrica y luego verificar el cambio de marca en el arranque.

Nota: Si el logo correcto no figura en el listado, puede depender de la versión de firmware o de la configuración cargada en la placa.

En esta plataforma el logo de arranque puede ajustarse desde opciones internas del menú de fábrica.

Ingresar al modo service siguiendo la ruta de audio y la secuencia 1969 hasta que la letra M quede visible en pantalla.

Presionar nuevamente MENU para mostrar el menú de fábrica.

Entrar en Factory → Options → Logo usando las flechas del control remoto.

Cambiar la marca seleccionando la opción apropiada; si no existe coincidencia exacta, se puede recurrir a Welcome o Smart TV.

Apagar la TV para salir del factory menu y luego volver a encender el equipo.

Completar un reset de fábrica desde Ajustar → Acerca TV → Restaurar a los valores de fábrica y controlar que el logo haya cambiado correctamente.

Nota: Este ajuste es frecuente después de reemplazar la placa o al mezclar firmware entre modelos compatibles con el mismo hardware base.

El síntoma reportado es que Netflix inicia la reproducción durante uno o dos segundos y luego muestra el mensaje tvq-pm-100 (5.6.1).

Identificar la versión correcta de firmware para el modelo o la plataforma instalada.

Actualizar el equipo con la última versión de firmware compatible disponible.

Nota: La solución publicada para este caso es actualizar el software del televisor.

En esta placa se informó el mismo fallo de Netflix: reproduce unos segundos y luego interrumpe con el código de error mencionado.

Buscar el firmware correspondiente según el modelo de televisor que utilice la mainboard RSAG7.820.6823.

Actualizar el televisor con la versión de software más reciente compatible con esa variante.

Nota: La corrección indicada depende del modelo final del TV, no solamente del número de placa.

La falla reportada es que el equipo no enciende. En algunos casos faltan tensiones de salida y en cuadros más severos aparecen componentes dañados en el sector de V801, R847 y N801.

Revisar visualmente el sector de fuente y buscar componentes quemados o tensiones ausentes.

Inspeccionar el montaje del transformador T801, ya que se reporta como causa frecuente por soldadura deficiente.

Corregir el mal contacto o resoldar el área si se detecta funcionamiento intermitente o daño asociado a la fuente.

Nota: Un mal montaje en T801 puede provocar falla aleatoria e incluso el quemado de la fuente en esta plataforma.

Sobre la fuente RSAG7.820.6823 se informó la misma avería: ausencia de encendido, tensiones faltantes y daño en la zona de V801, R847 y N801.

Comprobar las salidas de la fuente y descartar componentes deteriorados en el área primaria y secundaria.

Controlar el estado mecánico y la soldadura del transformador T801, señalado como origen común de la falla.

Resoldar o corregir el montaje cuando haya indicios de contacto deficiente o comportamiento aleatorio de la fuente.

Nota: Esta observación apunta a una falla de hardware en fuente y no a un problema de firmware.

Se publicaron valores de referencia para la fuente en versiones de 32" y 43". Son útiles como apoyo de diagnóstico.

Versión 32" / Cold Ground: VD817 = 12.1V, VD928 = 157V, VD936 = 96.4V, VD935 = 40.3V.

Versión 32" / Hot Ground: C810 = 281V, C958 = 15.6V.

Versión 43" / Cold Ground: VD817 = 12.0V, VD927 = 174V, VD928 = 175V, VD935 = 43.4V, VD936 = 105V, VD939 = 172V.

Versión 43" / Hot Ground: C810 = 289V, C958 = 15.5V.

Nota: Estos valores son de referencia para comparación. Deben interpretarse junto con el tamaño del equipo y la condición real de la fuente.
