TCL L32D2730A

Descargas TCL L32D2730A: firmware USB, diagramas, manuales, dump NAND y documentación técnica

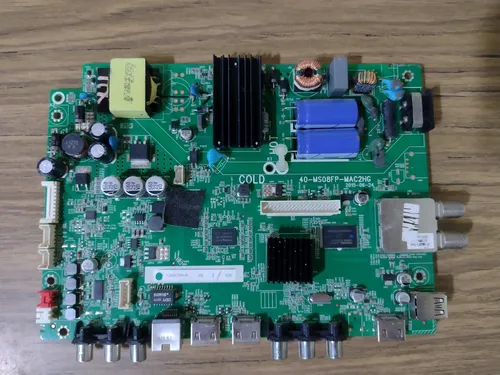

Marca: TCL Modelo: L32D2730A Placa: 40-MS08FP-MAC2HG Chasis: MS08EP-LA
TCL L32D2730A
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y datos de memoria
  • Actualización de Firmware — TCL L32D2730A
  • Firmware / Instalación Forzada — MS08EP / MS08FP (40-MS08FP-MAC2HG)
  • Manual Service / Diagrama — TCL L32D2730A
  • Diagrama — 40-MS08FP-MAC2HG
  • Manual de Usuario — TCL L32D2730A
  • Manual Service — TCL L32D2730A
  • Manual Service — Chasis MS08EP 32HD
  • Manual Service — Chasis MS08EP 40FHD
  • Manual Service — Chasis MS08EP 43FHD
  • Datos de Memoria / PinOut / DUMP — TCL L32D2730A
  • Datos de Memoria NAND V53 — TCL L32D2730A
Información técnica
Información técnica TCL L32D2730A
Datos técnicos y documentación oficial detectada
Info detallada

Info detallada

Ficha
Empresa / Marca
TCL
L32D2730A
Modelo
L32D2730 / L32D2730A
Chasis
MS08EP-LA
Matriz
TCL LVW320CSOT E215 V3 · T8-32D2730A-LPM5 · CSOT ST3151A05-8 Ver:2.1
Control remoto
RC199E
Modelo compatible
RCA L32NSMART
Project ID
5
Placas y conectividad
MainBoard + PowerBoard
40-MS08FP-MAC2HG
Memoria NAND
U301: TC58NVG2S3ETA00 NAND Main Software
Versión de software
V8-6328L14-LF1Vxxx

Documentación técnica

Manual de Usuario — TCL L32D2730A
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Manual Service / Diagrama — TCL L32D2730A
Manual_Service_L32D2730A
2.12 MiB Descargado 299 veces Descarga VIP
Diagrama — 40-MS08FP-MAC2HG
40-MS08FP-MAC2HG
809.46 KiB Descargado 3305 veces Descarga VIP
Manual Service — Chasis MS08EP 32HD
Manual_Service_32HD_Chasis_MS08EP
1.55 MiB Descargado 513 veces Descarga VIP
Manual Service — Chasis MS08EP 40FHD
Manual_Service_40FHD_Chasis_MS08EP
1.54 MiB Descargado 468 veces Descarga VIP
Manual Service — Chasis MS08EP 43FHD
Manual_Service_43FHD_Chasis_MS08EP
1.79 MiB Descargado 283 veces Descarga VIP
Actualización de Firmware — TCL L32D2730A
MS08EPupgrade_V.53
151.96 MiB Descargado 968 veces Descarga VIP
Datos de Memoria NAND V53 — TCL L32D2730A
L32D2730A_TH58NVG2S3HTA00_NAND_V53
149.02 MiB Descargado 129 veces Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar imagen invertida, fuera de escala o dejar el equipo sin imagen.

Firmware por USB — MS08EP / MS08FP / TCL L32D2730A (Actualización + Forzado)

Actualización por USB

TCL L32D2730A — Actualización de Firmware por USB

Solución para Netflix, equipo tildado o con logo en pantalla
Instrucciones

Instrucciones de actualización normal con pendrive

  • Descargar la versión de firmware correspondiente a este modelo.
  • Descomprimir el paquete y verificar que el archivo resultante quede como MS08PBRupgrade.bin.
  • Formatear el pendrive en FAT32.
  • Copiar MS08PBRupgrade.bin al USB ya formateado.
  • Conectar el dispositivo al puerto USB del Smart TV.
  • Entrar a Menú > Opción > Actualización de Software y confirmar con OK.
  • Si al terminar la imagen no queda correcta, configurar el Project ID correspondiente al panel.
  • Luego de la actualización, restaurar valores del sistema desde Menú > Configuraciones > Restaurar con contraseña 0000.

Este procedimiento fue publicado como solución para problemas de Netflix, equipo tildado o con logo fijo en pantalla. Si luego de la carga la imagen queda mal, debe revisarse el Project ID.

  • MS08EPupgrade_V.53.zip (151.96 MiB) (Descargado 968 veces)
    Descarga disponible a miembros con suscripción activa
Actualización por USB

MS08EP / MS08FP (40-MS08FP-MAC2HG) — Actualización de Firmware por USB

Carga por USB desde menú del sistema
Instrucciones

Guía de instalación por USB desde ajustes

  • Descargar y descomprimir el paquete para obtener el archivo utilizable.
  • Copiar MS08EPupgrade.bin en un pendrive.
  • Conectar el pendrive al puerto USB del equipo.
  • Desde el control remoto ingresar a Sistema > Act. de Software > Por USB.
  • Confirmar la instalación y esperar a que el equipo finalice el proceso.
  • Cuando termine, el televisor se reiniciará automáticamente.
  • Restablecer el sistema desde Menú > Opción > Restablecer con contraseña 0000 o 1234.
  • Desconectar el TV de la red eléctrica durante 30 segundos, volver a conectarlo y realizar la configuración inicial.

Si la imagen no es correcta después de actualizar, se debe ajustar el Project ID y volver a restaurar los valores del sistema.

  • MS08EPupgrade_V053.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Instalación forzada por USB

MS08EP / MS08FP (40-MS08FP-MAC2HG) — Instalación Forzada de Firmware

Método de recuperación por USB y tecla de encendido
Instrucciones

Instrucciones de carga forzada con pendrive

  • Descargar y descomprimir el firmware para obtener MS08EPupgrade.bin.
  • Copiar el archivo al pendrive y conectarlo al puerto USB del equipo.
  • Desconectar el televisor de la red eléctrica y esperar 30 segundos.
  • Mantener presionado el botón de encendido del TV y volver a conectarlo a la red.
  • Cuando el LED comience a parpadear, soltar el botón de encendido.
  • El televisor debe iniciar en modo descarga y comenzar la instalación automáticamente.
  • No apagar el equipo durante el proceso de instalación.
  • Finalizada la carga, realizar las configuraciones de inicio del sistema.
  • Si la imagen no queda correcta, configurar el Project ID y restaurar el sistema con contraseña 0000.

Este método se utiliza cuando el equipo no puede actualizarse por el menú normal. Es importante no interrumpir la grabación y revisar Project ID si la imagen final no coincide con el panel.

  • MS08EPupgrade_V053.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / DUMP — TCL L32D2730A
Archivo NAND V53 para regrabación con programador cuando el sistema no inicia correctamente o queda corrupto.
DUMP NAND V53 L32D2730A

Archivos de memoria — TCL L32D2730A

Archivo de memoria detectado para la NAND del equipo TCL L32D2730A con firmware V53.

ARCHIVOS DISPONIBLES
L32D2730A_TH58NVG2S3HTA00_NAND_V53.rar
Tamaño: 149.02 MiB
Descargado 129 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de regrabación — TCL L32D2730A

PROCEDIMIENTO
Sin Info: por el momento. No se publicaron pasos concretos de lectura, escritura o puntos de conexión para esta NAND.
NOTA TÉCNICA

Nota: En TCL L32D2730A, un dump es una imagen de memoria; su objetivo es devolver al chip un contenido correcto. Sirve para reparar fallas de firmware: reinicios, congelamientos, logo trabado. No repara fallas físicas como panel, backlight o fuente.

Soporte y aportes — TCL L32D2730A
Menú Service • Project ID • Warm Up • Modo M • Apagado • Aportes técnicos
Service Project ID Warm Up Modo M Apagado Aporte

Menú Service / Modo Servicio / Modo Fábrica — TCL L32D2730A

Cambiar la configuración en el menú de servicio sin entender su funcionamiento puede causar daños permanentes en el televisor.

Entrar al menú Imagen con el control remoto.
Ubicarse sobre la opción Contraste.
Para abrir Menú Fábrica, ingresar la secuencia 9 7 3 5.
Para entrar a Menú Diseño, marcar 1 9 5 0.
Para acceder al Menú Servicio, usar la secuencia 9 7 0 5.

Nota: Antes de modificar valores internos conviene registrar la configuración original de fábrica para evitar quedar sin imagen o con panel mal seteado.

Configuración de Project ID — TCL L32D2730A

El Project ID permite adaptar placas main FHD entre distintos modelos compatibles. Un seteo incorrecto puede dejar la imagen invertida, fuera de escala o directamente sin imagen.

Entrar al Menú de Service desde Menú > Imagen y sobre Contraste presionar 1 – 9 – 5 – 0.
Ingresar a Service Menu > Project ID y elegir el valor correspondiente al panel del modelo.
Presionar OK y apagar el equipo para guardar la configuración.
Si por error el TV queda sin imagen, ingresar con el control remoto la secuencia 062598 + MENU + xxx, donde xxx es la ID a cargar.

Nota: Se recomienda anotar el ID actual antes de cambiarlo. En este modelo el Project ID detectado es 5.

Activar modo Warm Up — MS08EP / MS08FP

El modo Warm Up se utiliza para chequear visualmente los píxeles del panel y realizar una prueba de vida mediante colores plenos.

Encender el TV y presionar la tecla MENU del control remoto.
Presionar OK sobre la opción Imagen.
Ubicar el cursor en Contraste y marcar consecutivamente 1, 9, 5, 0.
Cuando se abra el menú de Service, entrar en Factory Menu.
Activar Factory Hotkey dejándolo en ACT.
Bajar hasta WARM UP y dejar también la opción en ACT.
La pantalla comenzará a mostrar colores plenos en forma automática.

Nota: Para conservar visible el menú técnico durante esta prueba, se recomienda dejar activo el Factory Hotkey.

Desactivar Modo Servicio / Factory Hotkey / Salir Modo M — MS08EP / MS08FP

Si el panel muestra colores cambiantes de manera intermitente y aparece un cartel en el vértice inferior izquierdo, es posible que el modo Warm Up o el Factory Hotkey haya quedado activado.

Encender el televisor y verificar la presencia del cartel intermitente en la parte inferior izquierda.
Presionar la tecla RETURN para abrir el menú de Service.
Con la flecha Derecha, ingresar a Factory Menu y presionar OK.
Ubicar la opción Factory Hotkey y cambiarla a DES.
Salir del menú con la tecla EXIT.
Si el modo Warm Up estaba activo, también puede deshabilitarse desde el teclado del TV presionando POWER ON/MENU.

Nota: Este procedimiento elimina el cartel de servicio en pantalla y devuelve el equipo al funcionamiento normal.

Informe técnico: funciona unos minutos y se apaga — MS08EP / MS08FP

Se compartió una solución para equipos que funcionan algunos minutos y luego se apagan, agravándose la falla cuando aumenta la temperatura.

Ubicar el capacitor C260 en la zona superior del puerto HDMI.
Reemplazarlo por un capacitor de 10µF / 16V.

Nota: Esta corrección fue reportada como solución para fallas térmicas donde el equipo se apaga cada vez más rápido a medida que toma temperatura.

Aportes técnicos — control remoto e integrado de fuente

Se informó que el control remoto del Daewoo DWLED55FHD funciona correctamente en el TCL L32D2730A y en el RCA L32NSMART, con la diferencia de que una tecla muestra Apps en lugar de Netflix.
También se reportó que el integrado de fuente U801 identificado como N83H14-1138 corresponde a RT7736.
Otro aporte indicó que el RT7736 puede reemplazarse directamente por OB2273.

Nota: Estos aportes sirven como referencia práctica de taller para repuestos y compatibilidad de control remoto en equipos con la misma plataforma.
