TCL L32D2900DG

Descargas TCL L32D2900DG: firmware USB, diagramas, manuales, dump NAND y documentación técnica

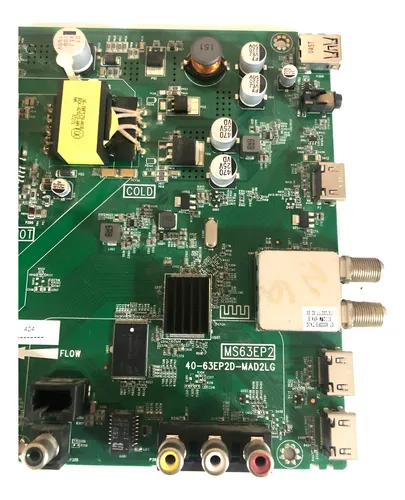

Marca: TCL Modelo: L32D2900DG Placa: 40-63EP2D-MAD2LG Chasis: MS63EP2
TCL L32D2900DG
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES
Firmware, diagramas, manuales y memorias
  • Actualización de firmware por USB — TCL L32D2900DG
  • Manual Service / Diagrama — TCL L32D2900DG
  • Diagrama — 40-63EP2D-MAD2LG
  • Manual de Usuario — TCL L32D2900DG
  • Manual Service — MS63EP2
  • Datos de Memoria / PinOut / DUMP — TCL L32D2900DG (NAND)
Información técnica
Información técnica TCL L32D2900DG
Datos técnicos y documentación oficial
Info detallada

Info detallada

Ficha
Empresa / Marca
TCL
L32D2900DG
Modelo
L32D2900DG
Chasis
MS63EP2
Control remoto
RC260B
Matriz
LVW320CSOT E284 V27 · CSOT ST3151A05-8 Ver.2.4 CELL
Placas y conectividad
MainBoard + PowerBoard
40-63EP2D-MAD2LG
Panel Display
T8-32D2900-LPM72 · Project ID 10
Panel Display
08-32D2900-LPM006C · Project ID 14
Wifi
Sin Info: por el momento
SoC / MainChip
Sin Info: por el momento

Documentación técnica

Manual de Usuario — TCL L32D2900DG
Manual_Usuario_L32D2900DG
15.24 MiB Descargado 32 veces Descarga VIP
Manual Service / Diagrama — TCL L32D2900DG
Service_Manual_L32D2900DG
Descargas: No especificadas Descarga VIP
Diagrama — 40-63EP2D-MAD2LG
40-63EP2D-MAD2LG
2.67 MiB Descargado 193 veces Descarga VIP
Manual Service — MS63EP2
Service_Manual_32HD_MS63EP2
4.82 MiB Descargado 169 veces Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — MS63EP2 / TCL L32D2900DG

Actualización de firmware por USB

TCL L32D2900DG — Actualización de firmware por USB

Archivo de actualización disponible para esta plataforma
Instrucciones

Borrar este bloque

  • Sin Info: por el momento. En el texto entregado solo se detectó el archivo de firmware y no se publicaron pasos de instalación para este modelo.

El recurso existe como descarga real, pero no se publicó un instructivo técnico de actualización dentro del contenido crudo recibido.

  • MS63EPUpgrade_V024.zip (64.9 MiB) (Descargado 146 veces)
    Descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / PinOut / DUMP — TCL L32D2900DG
Archivo NAND para reprogramación de memoria cuando el sistema no inicia o el software interno está dañado.
DUMP NAND PINOUT L32D2900DG

Archivos de memoria — TCL L32D2900DG

Descarga disponible a miembros con suscripción activa.

ARCHIVOS DISPONIBLES
L32D2900DG_NAND_U601_29F2G08ABAEA-WP.rar
Tamaño: 82.35 MiB
Descargado 61 veces
Descarga disponible a miembros con suscripción activa

Instrucciones de memoria — TCL L32D2900DG

PROCEDIMIENTO
Sin instrucciones de paso por el momento.
NOTA TÉCNICA

Nota: En TCL L32D2900DG, un dump es una copia del contenido del chip de memoria y sirve para reprogramar esa memoria cuando el televisor está bloqueado por software. Es una recuperación a nivel de almacenamiento: si la falla es de hardware, se debe reparar hardware.

Soporte y aportes — TCL L32D2900DG
Menú Service • Salir Modo M • Warm Up • Mediciones eléctricas • Aportes
Service Modo M Warm Up Mediciones

Menú Service / Modo Servicio / Modo Fábrica — TCL L32D2900DG

Cambiar la configuración del menú de servicio sin conocer su función puede dejar el equipo inoperable. Conviene registrar los valores originales antes de cualquier ajuste.

Entrar al menú Imagen del televisor.
Situarse sobre la opción Contraste.
Para ingresar al Menú Fábrica, marcar 9 7 3 5.
Para abrir el Menú Diseño, presionar 1 9 5 0.
Para entrar al Menú Servicio, usar la secuencia 9 7 0 5.

Nota: Estas secuencias también están publicadas para la placa MS63EP2, por lo que corresponden a la misma plataforma de trabajo.

Desactivar Modo Servicio / Factory Hotkey / Salir Modo M — TCL L32D2900DG

Si aparece un cartel intermitente en la parte inferior izquierda, el modo service o el Factory Hotkey están activos.

Encender el televisor y confirmar si el aviso aparece en el vértice inferior izquierdo.
Presionar la tecla RETURN para abrir el menú de service.
Moverse con la flecha derecha hasta Factory Menu y entrar con OK.
Buscar la opción Factory Hotkey y dejarla en DES.
Salir del menú usando la tecla EXIT.

Nota: Este procedimiento devuelve el equipo al funcionamiento normal cuando quedó retenido en modo técnico.

Panel con colores cambiantes / Activar o desactivar Warm Up — TCL L32D2900DG

El modo Warm Up sirve para revisar visualmente el panel con colores plenos. Si queda activo, el TV puede mostrar colores intermitentes en pantalla.

Encender el TV, presionar MENU y luego OK sobre Imagen.
Ubicarse en Contraste y marcar la secuencia 1, 9, 5, 0 para abrir el menú de service.
Entrar a Factory Menu y dejar Factory Hotkey en ACT.
Bajar hasta WARM UP y cambiar la opción a ACT para iniciar la prueba de colores.
Si el TV ya muestra colores cambiantes con cartel en la esquina, desactivarlo desde el teclado del TV con POWER ON/MENU.
Luego usar el procedimiento de desactivar modo service / Factory Hotkey para dejar el equipo fuera del modo técnico.

Nota: Warm Up es una función útil para prueba de vida del panel, pero no debe quedar activa en uso normal.

Mediciones eléctricas — MS63EP2 (40-63EP2D-MAD2LG)

Valores reportados para diagnóstico en la placa MS63EP2:

PC0: 290V
PD2: 11.5V · PR3: 25.7V · PD4: 11.5V · PD5: 26.3V
PZD1: 5.71V · PD6: 76.9V
UT1: 3.31V · U003: 1.52V
VLED+: 76.9V (Display 32") · VLED-: 1.87V (Display 32")

Nota: Estos valores sirven como referencia de taller para comprobación de fuente, líneas de alimentación y backlight en la plataforma MS63EP2.
