¿Tu TV se quedó en el logo, reinicia o tiene falla de firmware?
Elegí una descarga individual para una TV puntual o una membresía técnica para talleres. Los datos de pago, alias y titular se muestran en la siguiente pantalla.
TCL L32S4900
Descargas TCL L32S4900: firmware USB, diagramas, manuales, dump eMMC y documentación técnica
-
Actualización de firmware por USB — TCL L32S4900 -
Firmware — Instalación forzada por USB TCL L32S4900
-

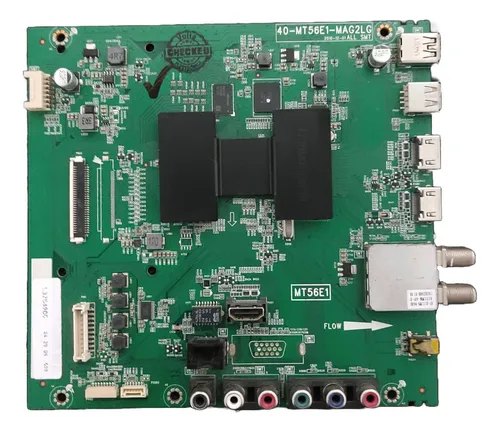

Actualización de firmware por USB — MT56E1-LA (40-MT56E1-MAG2LG)
-
Firmware — Instalación forzada USB MT56E1-LA (40-MT56E1-MAG2LG)
-
Manual Service / Diagrama — TCL L32S4900
-
Diagrama de fuente — TCL L32S4900
-
Diagrama — 40-MT56E1-MAG2LG
-
Diagrama — PLE55-1A
-
Manual de Usuario — TCL L32S4900
-
Manual Service — 32 MT56E1
-
Manual Service — 40 MT56E1
-
Manual Service — 49 MT56E1
-
Datos de Memoria / PinOut / DUMP — TCL L32S4900 (eMMC)
Info detallada
Documentación técnica
Firmware por USB — MT56E1-LA / TCL L32S4900 (Actualización local + instalación forzada)
TCL L32S4900 — Actualización de firmware por USB
Instrucciones de actualización local con pendrive
- Descomprimir el archivo de firmware descargado antes de copiarlo al USB.
- Copiar al pendrive el archivo V8-N563T01-LF1Vxxx.bin.
- Conectar el pendrive al puerto USB blanco del televisor.
- Ingresar a MENU > SOPORTE > Actualización de software > USB.
- Aceptar y esperar hasta que finalice la instalación del firmware.
- Luego restaurar los valores del sistema desde Menú > Opción > Restablecer con contraseña 1234 o 0423.
- Apagar el equipo, dejarlo 30 segundos sin energía y volver a encender para realizar la configuración inicial.
Este método se usa cuando el sistema aún permite ingresar al menú del usuario y hacer una actualización local por USB.
-
N563T01-V237.zip (Descargas: No especificadas)
Descarga disponible a miembros con suscripción activa
TCL L32S4900 — Instalación forzada de firmware por USB
Guía de instalación forzada con pendrive
- No descomprimir el archivo descargado; debe conservarse como update.zip.
- Copiar update.zip al pendrive y conectarlo al puerto USB blanco del equipo.
- Desconectar el televisor de la red eléctrica y esperar 30 segundos.
- Mantener presionado el botón POWER del TV mientras se vuelve a conectar a la alimentación.
- Soltar el botón cuando comience en pantalla el proceso de actualización.
- Al terminar, restaurar los valores del sistema desde Menú > Opción > Restablecer con contraseña 1234.
- Apagar el TV, dejarlo 30 segundos sin energía y luego rehacer las configuraciones iniciales.
Este procedimiento es útil cuando el televisor queda en logo, no inicia correctamente o ya no permite usar el método de actualización normal.
-
update.zip (Descargas: No especificadas)
Descarga disponible a miembros con suscripción activa
MT56E1-LA (40-MT56E1-MAG2LG) — Actualización de firmware por USB
Pasos para actualización local desde USB
- Extraer el contenido del firmware descargado antes de preparar el pendrive.
- Copiar el archivo V8-N563T01-LF1Vxxx.bin a la memoria USB.
- Conectar el pendrive en el puerto USB blanco del televisor.
- Entrar a MENU > SOPORTE > Actualización de software > USB y aceptar la instalación.
- Esperar la carga completa del firmware sin desconectar el equipo.
- Después de actualizar, restablecer el sistema con clave 1234 o 0423.
- Apagar el televisor, dejarlo 30 segundos sin energía y completar luego la configuración inicial.
Esta variante corresponde a la misma plataforma y sirve para reinstalar software cuando la placa aún permite acceso al menú del usuario.
-
N563T01-V237.zip (Descargas: No especificadas)
Descarga disponible a miembros con suscripción activa
MT56E1-LA (40-MT56E1-MAG2LG) — Instalación forzada de firmware USB
Procedimiento de reinstalación forzada
- Conservar el archivo descargado como update.zip; no debe descomprimirse.
- Copiarlo al pendrive y conectarlo al puerto USB blanco del SMART TV.
- Desenchufar el televisor de la red eléctrica durante 30 segundos.
- Con el botón POWER del equipo presionado, volver a conectar la alimentación.
- Soltar el botón cuando empiece en pantalla el proceso de actualización.
- Al finalizar, restaurar el sistema desde Menú > Opción > Restablecer con clave 1234.
- Apagar el equipo, dejarlo 30 segundos sin energía y rehacer las configuraciones de inicio.
Este procedimiento forzado permite recuperar software cuando el televisor queda en logo o ya no toma una actualización normal desde el menú.
-
update.zip (Descargas: No especificadas)
Descarga disponible a miembros con suscripción activa
Archivos de memoria — TCL L32S4900
Descarga disponible a miembros con suscripción activa.
EMMC_32_HD_MT56E1-LA.part01.rar
Descarga disponible a miembros con suscripción activaEMMC_32_HD_MT56E1-LA.part02.rarDescarga disponible a miembros con suscripción activaEMMC_32_HD_MT56E1-LA.part03.rarDescarga disponible a miembros con suscripción activaEMMC_32_HD_MT56E1-LA.part04.rarDescarga disponible a miembros con suscripción activaEMMC_32_HD_MT56E1-LA.part05.rarDescarga disponible a miembros con suscripción activaEMMC_32_HD_MT56E1-LA.part06.rarDescarga disponible a miembros con suscripción activaEMMC_32_HD_MT56E1-LA.part07.rarDescarga disponible a miembros con suscripción activaInstrucciones de regrabación — TCL L32S4900
Nota:
En TCL L32S4900, si después de grabar la memoria el equipo arranca con otro logo,
se debe corregir el Project ID. La ruta publicada es:
Menú > Imagen > Contraste > 1-9-5-0 > Service Menu > Project ID > 2, confirmar con OK y apagar.
Menú Service / Modo Servicio / Modo Fábrica — TCL L32S4900
Modificar valores del menú oculto sin conocimiento previo puede dejar el equipo inoperable. Registrar siempre la configuración original antes de hacer cambios.
Nota: Las mismas secuencias están publicadas tanto para el modelo TCL L32S4900 como para la plataforma MT56E1-LA.
Desactivar Modo Service / Factory Hotkey — TCL L32S4900
Si aparece un cartel intermitente en la esquina inferior izquierda, el Factory Hotkey o el modo service están activos.
Nota: Este mismo procedimiento también fue publicado para la placa MT56E1-LA, por lo que corresponde a la misma familia de chasis.
Configurar Mainboard / Project ID — TCL L32S4900
El Project ID define con qué panel y con qué marca funcionará el firmware. Si el valor no coincide con el panel instalado, puede aparecer logo incorrecto, imagen invertida, fuera de escala o incluso quedar sin imagen.
Seteo de placas / corrección de logo reportado: TCL L32S4900 = 2, TCL L40S4900 = 25, TCL L49S4900 = 42, TCL L40D2730 = 44, Hitachi CDH-LE32SMART10 = 9, Hitachi CDH-LE40SMART10 = 10, Hitachi CDH-LE49SMART10 = 23, RCA L32NXSMART = 26, RCA L40NXSMART = 24, RCA L49NXSMART = 49.
Nota: En los dumps publicados también se aclara que, si luego de grabar la eMMC aparece otro logo, hay que corregir el Project ID desde el menú de service.
Mediciones eléctricas — PLE55-1A
Valores de referencia publicados para diagnóstico en la fuente PLE55-1A:
Nota: Estas tensiones sirven como referencia rápida de taller para comprobación de fuente y backlight en la PLE55-1A.
Aporte técnico: Conexión con programador RT809H — MT56E1-LA
Además del instructivo incluido en el bloque de dumps, se publicó como aporte separado la guía de conexión de la eMMC con programador RT809H para la placa MT56E1-LA.
Nota: Este aporte coincide con el procedimiento de pinout publicado para el dump del modelo TCL L32S4900 y sirve como referencia adicional de taller.
