TCL L32S6

Descargas TCL L32S6: firmware USB, diagramas, manuales, dump eMMC y documentación técnica

Marca: TCL Modelo: L32S6 Placa: 40-NT63G1-MPA2HG Chasis: NT63PB1-AG
TCL L32S6
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES
Firmware, diagramas, manuales y datos de memoria
  • Actualización de firmware por USB — TCL L32S6
  • Firmware — Instalación forzada USB TCL L32S6
  • Actualización de firmware por USB — NT63PB1-AG (40-NT63G1-MPA2HG)
  • Firmware — Instalación forzada USB NT63PB1-AG (40-NT63G1-MPA2HG)
  • Manual Service / Diagrama — TCL L32S6
  • Diagrama — 40-NT63G1-MPA2HG
  • Manual de Usuario — TCL L32S6
  • Manual Service — NT63PB1-AG (40-NT63G1-MPA2HG)
  • Datos de Memoria / PinOut / DUMP — TCL L32S6
  • Datos de Memoria / PinOut / DUMP — NT63PB1-AG (40-NT63G1-MPA2HG)
Información técnica
Información técnica TCL L32S6
Datos técnicos y documentación oficial
Info detallada

Info detallada

Ficha
Empresa / Marca
TCL
L32S6
Modelo
L32S6
Chasis
NT63PB1-AG
Control remoto
RC802N
Modelo compatible
TCL L32S6 · RCA L32NXTSMART · HITACHI CDH-LE32SMART14
Placas y conectividad

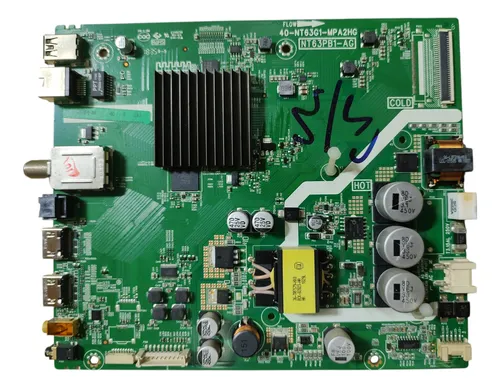

MainBoard + PowerBoard
40-NT63G1-MPA2HG
Wifi
W2CM2510 (07-MT7603-MA0G)
Matriz
SCOT ST3151A05-8 Ver.2.8 CELL (ST3151A05-8-XC-3)
Panel Display
08-32P6000-LPM002D · 1366×768 · HD · 60Hz · LVDS (1 ch, 8-bit) · LVDS-30P1C8B-015C · 12.0V / 0.25A · Project ID 023
SoC / MainChip
Sin Info: por el momento

Documentación técnica

Manual de Usuario — TCL L32S6
Manual_Usuario_L32S6
29.24 MiB Descargado 43 veces Descarga VIP
Manual Service / Diagrama — TCL L32S6
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Diagrama — 40-NT63G1-MPA2HG
40-NT63G1-MPA2HG
3.4 MiB Descargado 2393 veces Descarga VIP
Manual Service — NT63PB1-AG (40-NT63G1-MPA2HG)
Service_Manual_32S6-NT63BP1-AG
8.74 MiB Descargado 1711 veces Descarga VIP
Nota: modificar parámetros internos sin respaldo previo puede dejar el televisor sin imagen o con configuraciones incompatibles.

Firmware por USB — NT63PB1-AG / TCL L32S6 (Actualización local + instalación forzada)

Actualización de firmware por USB

TCL L32S6 — Actualización de firmware por USB

Instalación normal desde menú del equipo
Instrucciones

Instrucciones de actualización local con pendrive

  • Descomprimir el archivo de firmware descargado antes de copiarlo al USB.
  • Copiar al pendrive el archivo V8-N563T01-LF1Vxxx.bin.
  • Conectar el pendrive en el puerto USB blanco del SMART TV.
  • Entrar a MENU > SOPORTE > Actualización de software > USB.
  • Aceptar la actualización y esperar hasta que finalice el proceso.
  • Luego de instalar, restaurar los valores del sistema desde Menú > Opción > Restablecer usando contraseña 1234 o 0423.
  • Apagar el TV, desconectarlo de la red unos 30 segundos y volver a encender para completar la configuración inicial.

Este método se usa cuando el televisor todavía permite ingresar al menú de usuario y cargar el archivo desde USB.

  • N563T01-V237.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

TCL L32S6 — Instalación forzada de firmware por USB

Recuperación de software desde arranque
Instrucciones

Guía de instalación forzada con pendrive

  • No descomprimir el archivo descargado; debe conservarse como update.zip.
  • Copiar update.zip al pendrive y conectarlo al puerto USB blanco del equipo.
  • Desenchufar el televisor de la red eléctrica y esperar alrededor de 30 segundos.
  • Mantener presionado el botón POWER del TV mientras se vuelve a conectar a la energía.
  • Soltar el botón cuando aparezca en pantalla el proceso de actualización.
  • Al terminar, restaurar los valores del sistema desde Menú > Opción > Restablecer con contraseña 1234.
  • Apagar el equipo, dejarlo 30 segundos sin alimentación y luego realizar la configuración inicial del TV.

La instalación forzada es útil cuando el software está dañado, el equipo no completa el arranque o ya no permite entrar al menú normal.

  • update.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Actualización de firmware por USB

NT63PB1-AG (40-NT63G1-MPA2HG) — Actualización de firmware por USB

Carga local del firmware desde menú
Instrucciones

Pasos para actualización local desde USB

  • Extraer el contenido del firmware descargado antes de preparar el pendrive.
  • Copiar el archivo V8-N563T01-LF1Vxxx.bin en la memoria USB.
  • Conectar el pendrive en el puerto USB blanco del televisor.
  • Ingresar a MENU > SOPORTE > Actualización de software > USB y confirmar la búsqueda del archivo.
  • Esperar la carga completa del sistema sin desconectar el equipo.
  • Después de actualizar, restablecer el sistema con clave 1234 o 0423 y apagar el televisor.
  • Dejar el TV 30 segundos desconectado, volver a energizarlo y completar el asistente de inicio.

Esta variante sirve para reinstalar el software desde menú cuando la placa aún permite acceso normal a las opciones del sistema.

  • N563T01-V237.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

NT63PB1-AG (40-NT63G1-MPA2HG) — Instalación forzada de firmware USB

Recuperación directa desde arranque
Instrucciones

Procedimiento de reinstalación forzada

  • Conservar el paquete como update.zip; no hay que extraerlo antes de usarlo.
  • Copiar el archivo al pendrive y conectarlo al USB blanco del SMART TV.
  • Desconectar el televisor de la red eléctrica durante 30 segundos para iniciar la recuperación limpia.
  • Con el botón POWER presionado en el equipo, volver a conectarlo a la alimentación.
  • Liberar el botón apenas aparezca el proceso de actualización en pantalla.
  • Finalizada la instalación, ejecutar Restablecer desde el menú usando la clave 1234.
  • Apagar el TV, esperar 30 segundos sin energía y luego rehacer las configuraciones iniciales.

Este proceso forzado es el indicado cuando el software quedó corrupto y el televisor ya no toma una actualización normal desde el menú.

  • update.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / PinOut / DUMP — TCL L32S6
Archivo eMMC para lectura, escritura y recuperación de software en esta plataforma.
DUMP PINOUT eMMC L32S6

Archivos de memoria — TCL L32S6

Descarga disponible a miembros con suscripción activa.

ARCHIVOS DISPONIBLES
EMMC_NT63PB1-AG_HD.zip
Tamaño: 1.13 GiB
Descargado 249 veces
Descarga disponible a miembros con suscripción activa

Instrucciones de conexión eMMC — TCL L32S6

PROCEDIMIENTO
Retirar la placa main del televisor antes de iniciar el trabajo sobre la memoria.
Quitar UD18 = AS1117-1.8, regulador de tensión de 1.8V.
Conectar el Pin7 VCC del programador en el lugar de UD18, específicamente en PIN2 de UD18.
Retirar RF1, RF2 y RF3 para preparar las líneas de trabajo.
Conectar RF1 => CLK (Pin2 Programador), RF2 => CMD (Pin4 Programador) y RF3 => D0 (Pin6 Programador).
Llevar el Pin1 del programador a GND de la main.
Unir los pines del cristal X12M a masa para permitir la lectura/escritura.
Alimentar externamente la main con 12V en PC10.
NOTA TÉCNICA

Nota: En TCL L32S6, el dump se usa cuando el software interno quedó tan dañado que el televisor no puede recuperarse por métodos normales. Esta imagen de memoria permite reescribir el contenido de la eMMC con programador y devolver una base funcional al arranque.

Dump memoria
Datos de Memoria / PinOut / DUMP — NT63PB1-AG (40-NT63G1-MPA2HG)
Archivo de memoria eMMC con guía de conexión para lectura y escritura mediante RT809H.
DUMP PINOUT eMMC NT63PB1-AG

Archivos de memoria — NT63PB1-AG

Descarga disponible a miembros con suscripción activa.

ARCHIVOS DISPONIBLES
EMMC_NT63PB1-AG_HD.zip
Descargas: No especificadas
Descarga disponible a miembros con suscripción activa

Instrucciones de conexión eMMC — NT63PB1-AG

PROCEDIMIENTO
Retirar la placa principal del TV para trabajar con la memoria fuera del equipo ensamblado.
Extraer el regulador UD18 = AS1117-1.8 y usar su ubicación como referencia de alimentación.
Llevar el Pin7 VCC del RT809H al PIN2 de UD18.
Retirar RF1, RF2 y RF3 y tomar esas posiciones como puntos de enlace hacia la eMMC.
Conectar CLK en RF1, CMD en RF2 y D0 en RF3, respetando los pines del programador indicados en la guía.
Conectar el Pin1 del programador a masa de la placa.
Puentear a tierra los pines del cristal X12M para habilitar el acceso a la memoria.
Inyectar 12V en PC10 con una fuente externa para alimentar la main durante el procedimiento.
NOTA TÉCNICA

Nota: En TCL NT63PB1-AG, un dump sirve como imagen de rescate para volver a grabar la memoria cuando el firmware quedó corrupto. Es una recuperación a bajo nivel: no depende del menú ni de una actualización USB convencional.

Soporte y aportes — TCL L32S6
Menú Service • Project ID • Salir Modo M • Warm Up • Backlight • Aportes técnicos
Service Project ID Modo M Warm Up Backlight Aporte

Menú Service / Modo Servicio / Modo Fábrica — TCL L32S6

Modificar parámetros del menú oculto sin respaldo puede dañar la configuración interna del televisor. Registrar siempre los valores antes de cambiarlos.

Entrar al menú Imagen del televisor.
Ubicarse sobre la opción Contraste.
Para ingresar al Menú Fábrica, presionar la secuencia 9 7 3 5.
Para abrir el Menú Diseño, usar la secuencia 1 9 5 0.
Para entrar al Menú Servicio, presionar 9 7 0 5 con el cursor aún sobre contraste.

Nota: Estas secuencias también aparecen repetidas en la información de la placa NT63PB1-AG, por lo que corresponden a la misma plataforma técnica.

Configurar Mainboard / Project ID — TCL L32S6

El Project ID define con qué panel y marca funcionará el firmware. En este modelo se informa Project ID 023 para panel 08-32P6000-LPM002D.

Ingresar al Menú de Service con la ruta Menu > Imagen y, sobre Contraste, presionar 1 - 9 - 5 - 0.
Entrar en Service Menu > Project ID y seleccionar el valor correcto para el panel instalado.
Confirmar con OK y apagar el equipo para que tome la nueva configuración.
Si por error el TV queda sin imagen, usar la secuencia 062598 + MENU + xxx, donde xxx es el ID correcto a cargar.

Nota: Un Project ID incorrecto puede generar imagen invertida, fuera de escala o incluso dejar el equipo sin imagen. Conviene anotar el ID original antes de cambiarlo.

Desactivar Modo Servicio / Factory Hotkey / Salir Modo M — TCL L32S6

Si aparece un cartel intermitente en la esquina inferior izquierda, el televisor tiene activo el modo de servicio o el Factory Hotkey.

Encender el televisor y verificar si el aviso se muestra en el vértice inferior izquierdo.
Presionar la tecla RETURN para abrir el menú de service.
Moverse con la flecha derecha hasta Factory Menu y entrar con OK.
Buscar la opción Factory Hotkey y dejarla en DES.
Salir del menú con la tecla EXIT.

Nota: Este procedimiento también figura publicado para la placa NT63PB1-AG, por lo que corresponde al mismo comportamiento de plataforma.

Panel con colores cambiantes / Activar o desactivar Warm Up — TCL L32S6

El modo Warm Up se usa para revisar visualmente el panel y mostrar colores plenos en secuencia. Si queda activado, el televisor puede mostrar colores intermitentes en pantalla.

Encender el TV, presionar MENU y entrar en Imagen.
Ubicarse sobre Contraste y marcar la secuencia 1, 9, 5, 0 para abrir el menú de service.
Entrar en Factory Menu y dejar Factory Hotkey en ACT.
Ubicarse en WARM UP y cambiar esa opción a ACT para iniciar la prueba de colores.
Si el panel ya muestra colores cambiantes y hay un cartel en la esquina inferior izquierda, desactivarlo desde el teclado del TV con POWER ON/MENU.
Luego usar el instructivo de desactivación de Factory Hotkey para dejar el equipo en modo normal.

Nota: Warm Up es útil como prueba de vida del panel, pero si queda activado puede confundirse con una falla de imagen o con modo técnico permanente.

Bajar Corriente a LEDs / Backlight — TCL L32S6

Mediciones reportadas en display de 32": VLED 66.9Vmax e ILED 85.8mA. Luego de la modificación: VLED 59.2V e ILED 41.6mA.

Retirar la resistencia PR27 de 2.7 ohm en la placa NT63PB1-AG (40-NT63G1-MPA2HG).
Medir nuevamente tensión y corriente del backlight para comprobar el efecto de la modificación.
Evaluar el brillo final del panel y dejar un nivel aceptable según el estado real del equipo.

Nota: Esta modificación es tentativa. Reducir corriente puede extender la vida útil del backlight, pero también baja el nivel de brillo visible.

Aporte técnico: configuración de LEDs del backlight — NT63PB1-AG

Se reporta como aporte de usuario que esta plataforma utiliza 12 LED 3030, de 6V, 1,8W y disposición simétrica.

Nota: Este dato sirve como referencia rápida de taller para revisión o reemplazo de tiras/backlight en la placa NT63PB1-AG.
