TCL L39S4900

Descargas TCL L39S4900: firmware USB, diagramas, manuales y datos de memoria eMMC

Marca: TCL Modelo: L39S4900 Placa: 40-MT56E1-MAG2LG Chasis: MT56E1-LA
TCL L39S4900
Descargas disponibles a miembros con suscripción activa.
DESCARGAS DISPONIBLES
Firmware, diagramas, manuales y memoria eMMC
  • Firmware — Actualización por USB para TCL L39S4900
  • Firmware — Instalación forzada por USB para TCL L39S4900
  • Manual Service / Diagrama — TCL L39S4900
  • Diagrama — MainBoard 40-MT56E1-MAG2LG
  • Diagrama — PowerBoard SHG4202A-101H / DLBB445
  • Manual de Usuario — TCL L39S4900
  • Manual Service — MT56E1 de 32 pulgadas
  • Manual Service — MT56E1 de 40 pulgadas
  • Manual Service — MT56E1 de 49 pulgadas
  • Datos de Memoria / DUMP — TCL L39S4900 eMMC V324 (6 partes)
Información técnica
Información técnica TCL L39S4900
Datos técnicos, placas, panel y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
TCL
L39S4900
Modelo
L39S4900
Chasis
MT56E1-LA
Matriz
AUO T390HVN04.0 CELL
1920×1080 · FHD · 60Hz
Control remoto
RC3100L18
Modelo compatible
RCA L39NXSMART · HITACHI CDH-LE39SMART10
TCL L39S4900
Placas y conectividad

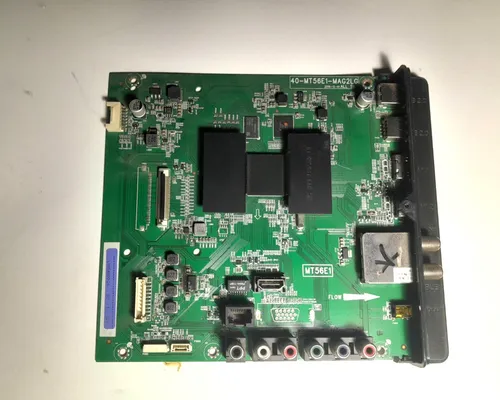

MainBoard
40-MT56E1-MAG2LG
PowerBoard
SHG4202A-101H · DLBB445
Wifi
W2CM2510
Panel Display
TCL LVF390AUOT E7 V8 · T8-39D2900-LPM11
MainChip / SoC
MEDIATEK MT5655
Project ID
111
Panel T8-39D2900-LPM11

Documentación técnica

Manual de Usuario — TCL L39S4900
Sin Info: por el momento
Descargas: No especificadas Descarga disponible a miembros con suscripción activa
Manual Service / Diagrama — TCL L39S4900
Sin Info: por el momento
Descargas: No especificadas Descarga disponible a miembros con suscripción activa
Diagrama — MainBoard 40-MT56E1-MAG2LG
40-MT56E1-MAG2LG
1.33 MiB Descargado 337 veces Descarga disponible a miembros con suscripción activa
Manual Service — MT56E1 de 32 pulgadas
Manual_Service_32_MT56E1
3.26 MiB Descargado 243 veces Descarga disponible a miembros con suscripción activa
Manual Service — MT56E1 de 40 pulgadas
Manual_Service_40_MT56E1
3.27 MiB Descargado 206 veces Descarga disponible a miembros con suscripción activa
Manual Service — MT56E1 de 49 pulgadas
Manual_Service_49_MT56E1
3.79 MiB Descargado 146 veces Descarga disponible a miembros con suscripción activa
Diagrama — PowerBoard SHG4202A-101H / DLBB445
SHG4202A01-101H
1.05 MiB Descargado 1734 veces Descarga disponible a miembros con suscripción activa
Nota: antes de cambiar parámetros del menú de servicio o del Project ID, conviene anotar los valores originales para evitar imagen invertida, fuera de escala o falta de imagen.

Firmware por USB — TCL L39S4900 / MT56E1-LA (Actualización + Forzado)

Actualización de firmware por USB

TCL L39S4900 — Actualización de Firmware por USB

Método normal desde menú de software
Instrucciones

Instrucciones de instalación con pendrive

  • Descomprimir el paquete descargado antes de pasarlo al pendrive.
  • Copiar al USB el archivo V8-N563T01-LF1Vxxx.bin.
  • Conectar el pendrive en el puerto USB blanco del SMART TV.
  • Ingresar a Menú → Soporte → Actualización de software → USB.
  • Aceptar el proceso y esperar hasta que finalice la carga del firmware.
  • Al terminar, restaurar los valores del sistema desde Menú → Opción → Restablecer con clave 1234 o 0423.
  • Apagar el equipo, desconectarlo de la red eléctrica y dejarlo sin energía durante 30 segundos.
  • Volver a enchufarlo y completar las configuraciones iniciales de arranque.

Este método corresponde a una actualización normal por USB. Si el televisor no permite entrar al menú o no inicia correctamente, conviene usar el procedimiento forzado.

  • N563T01-V237.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

TCL L39S4900 — Instalación Forzada de Firmware por USB

Método de arranque forzado con archivo update.zip
Instrucciones

Guía de instalación forzada con pendrive

  • No descomprimir el archivo descargado; debe quedar tal como fue bajado.
  • Copiar update.zip en el pendrive.
  • Insertar el USB en el puerto blanco del televisor.
  • Desconectar el TV de la red eléctrica y esperar 30 segundos.
  • Mantener presionado el botón POWER del TV mientras se vuelve a conectar a la energía.
  • Soltar el botón cuando aparezca en pantalla el inicio del proceso de actualización.
  • Después de finalizar, restaurar el sistema desde Menú → Opción → Restablecer usando la clave 1234.
  • Apagar el equipo, quitarlo de la red por 30 segundos y luego hacer la configuración inicial.

Este procedimiento sirve cuando el software no arranca de forma normal. Durante la carga forzada no se debe cortar la alimentación del televisor.

  • update.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Actualización de firmware por USB

MT56E1-LA / 40-MT56E1-MAG2LG — Actualización por USB para TCL L39S4900

Carga normal del firmware desde menú
Instrucciones

Procedimiento de actualización con pendrive

  • Extraer el contenido del archivo descargado antes de prepararlo para el USB.
  • Dejar en el pendrive el archivo V8-N563T01-LF1Vxxx.bin.
  • Usar el puerto USB blanco del equipo para iniciar la actualización.
  • Desde el menú, abrir Soporte → Actualización de software → USB.
  • Confirmar la operación y dejar que el sistema complete la instalación sin interrupciones.
  • Al concluir, hacer un restablecimiento de sistema en Menú → Opción → Restablecer con clave 1234 o 0423.
  • Apagar el televisor y dejarlo desconectado de la energía durante medio minuto.
  • Conectar nuevamente la alimentación y terminar el asistente inicial de uso.

La actualización USB corrige software cuando el equipo todavía permite navegación por menú. Siempre conviene aplicar el restablecimiento al final para evitar configuraciones incompatibles.

  • N563T01-V237.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

MT56E1-LA / 40-MT56E1-MAG2LG — Firmware Forzado por USB

Arranque forzado con update.zip para recuperación
Instrucciones

Pasos de recuperación forzada con USB

  • El archivo se usa sin extraer; update.zip debe copiarse tal cual.
  • Guardar update.zip en el pendrive antes de conectarlo al TV.
  • Insertar el USB en el puerto blanco del televisor.
  • Retirar el TV de la red y esperar 30 segundos antes de iniciar el modo forzado.
  • Con el botón POWER presionado en el equipo, volver a conectar la alimentación.
  • Liberar el botón cuando el proceso de actualización aparezca en pantalla.
  • Después de la carga, ingresar al restablecimiento del sistema y confirmar con la contraseña 1234.
  • Apagar, dejar sin tensión 30 segundos y luego configurar nuevamente el inicio del televisor.

El arranque forzado se usa como recuperación cuando la actualización normal no está disponible. No hay que renombrar ni descomprimir el archivo antes de usarlo.

  • update.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / DUMP — TCL L39S4900
Volcado eMMC versión V324 para regrabación con programador RT809H en chasis MT56E1-LA.
DUMP eMMC MT56E1-LA L39S4900

Archivos de memoria — TCL L39S4900

Descargas disponibles para regrabar memoria eMMC. La descarga está disponible a miembros con suscripción activa.

ARCHIVOS DISPONIBLES
EMMC_39_FHD_MT56E1-LA_V324.part01.rar
Tamaño: 200 MiB
Descargado 107 veces
Descarga disponible a miembros con suscripción activa
EMMC_39_FHD_MT56E1-LA_V324.part02.rar
Tamaño: 200 MiB
Descargado 87 veces
Descarga disponible a miembros con suscripción activa
EMMC_39_FHD_MT56E1-LA_V324.part03.rar
Tamaño: 200 MiB
Descargado 91 veces
Descarga disponible a miembros con suscripción activa
EMMC_39_FHD_MT56E1-LA_V324.part04.rar
Tamaño: 200 MiB
Descargado 90 veces
Descarga disponible a miembros con suscripción activa
EMMC_39_FHD_MT56E1-LA_V324.part05.rar
Tamaño: 200 MiB
Descargado 94 veces
Descarga disponible a miembros con suscripción activa
EMMC_39_FHD_MT56E1-LA_V324.part06.rar
Tamaño: 98.29 MiB
Descargado 130 veces
Descarga disponible a miembros con suscripción activa

Instrucciones de lectura / escritura eMMC — TCL L39S4900

PROCEDIMIENTO
Retirar la placa main del televisor antes de empezar la conexión con el programador.
Quitar UD18 = AS1117-1.8, que corresponde al regulador de tensión de 1.8V.
Llevar el Pin 7 VCC del programador al lugar donde estaba conectado UD18.
Retirar las resistencias R701, R702 y R703 para preparar las líneas de datos.
Conectar R701 → CLK (Pin 2 del programador), R702 → CMD (Pin 4) y R703 → D0 (Pin 6).
Unir el Pin 1 del programador a GND de la mainboard.
Puentear los pines del cristal X24M a masa para estabilizar la lectura y escritura.
Alimentar externamente la placa con 12V en C101 mientras se trabaja con la eMMC.
Si después de grabar la memoria aparece otro logo de arranque, ingresar a Menú → Imagen → Contraste → 1 9 5 0, entrar en Project ID, colocar 111, confirmar con OK y apagar el equipo.
NOTA TÉCNICA

Nota: En TCL L39S4900, un dump es literalmente un volcado de memoria: lo que estaba guardado dentro del chip se guarda en un archivo y luego puede reescribirse con programador. Sirve para restaurar la memoria si quedó corrupta por una actualización fallida, corte de luz o firmware incorrecto, permitiendo que el equipo vuelva a encender.

Soporte y aportes — TCL L39S4900 / MT56E1-LA
Menú Service • Factory Hotkey • Modo M • Logo / Project ID • Mainboard • Fuente
Service TV Service Main Modo M Logo Project ID Fuente

Menú Service / Modo Servicio / Modo Fábrica — TCL L39S4900

Cambiar configuraciones del menú de servicio sin conocer su función puede dejar el televisor con fallas permanentes. Este acceso debe usarse solo para diagnóstico o ajustes técnicos.

Entrar al menú Imagen del televisor y ubicarse sobre la opción Contraste.
Para abrir el Menú Fábrica, ingresar la secuencia 9 → 7 → 3 → 5.
Para entrar al Menú Diseño, marcar 1 → 9 → 5 → 0.
Para acceder al Menú Servicio, usar la clave 9 → 7 → 0 → 5.

Nota: Antes de modificar valores de fábrica, conviene registrar la configuración original para evitar cambios difíciles de revertir.

Menú Service / Modo Fábrica — MT56E1-LA (40-MT56E1-MAG2LG)

Para esta plataforma se publicó la misma ruta de acceso técnico con combinaciones distintas según el tipo de menú que se quiera abrir.

Abrir Imagen y dejar seleccionada la línea de Contraste.
Si se necesita el panel de fábrica, ingresar 9735.
Si el ajuste a realizar corresponde al menú de diseño, utilizar la combinación 1950.
Para el menú de servicio, la secuencia publicada es 9705.

Nota: Aunque el acceso es similar al del modelo completo, la recomendación sigue siendo la misma: no modificar parámetros sin saber exactamente qué controlan.

Desactivar Modo Servicio / Factory Hotkey / Salir de Modo M — MT56E1-LA

Este procedimiento aplica cuando el TV muestra el aviso intermitente en la esquina inferior izquierda y quedó activo el modo técnico.

Encender el televisor.
Comprobar si aparece el cartel en la parte inferior izquierda; si no está visible, el modo ya se encuentra desactivado.
Presionar la tecla RETURN.
Esperar a que se abra el menú de servicio.
Usar la flecha Derecha para avanzar.
Posicionar el cursor sobre Factory Menu.
Presionar OK para entrar.
Ir hasta Factory Hotkey.
Con la flecha Derecha, cambiar la opción a DES.
Salir del menú con la tecla EXIT.

Nota: Al desactivar Factory Hotkey se elimina el cartel técnico en pantalla y el equipo vuelve a un uso normal.

Configurar Mainboard / Project ID — MT56E1-LA (40-MT56E1-MAG2LG)

El Project ID es un parámetro de tres dígitos que define la marca y el panel con los que va a trabajar el firmware instalado. Depende del modelo y del panel que tenga el televisor.

Esta configuración también permite reutilizar placas entre tamaños distintos y corregir fallas como imagen invertida, fuera de escala o mainboard de reemplazo mal seteada.

Abrir el menú de servicio entrando a Menú → Imagen y, sobre Contraste, presionar 1 9 5 0.
Ir a Service Menu → Project ID y elegir la ID que corresponda al panel del modelo.
Presionar OK para confirmar y apagar el equipo.
Si por error queda sin imagen, ingresar desde el control la secuencia 062598 + MENU + xxx, donde xxx es la ID correcta a cargar.

Nota: Se recomienda anotar la ID que figura originalmente en pantalla antes de cambiarla. Para TCL L39S4900 se detectó Project ID 111.

Aporte técnico — PowerBoard SHG4202A-101H / DLBB445

Se reportó un caso de falla en la fuente con parpadeo del LED de standby y tensión de 12V oscilando. El cliente indicó que antes de dejar de encender aparecían destellos en la iluminación LED.

Verificar la línea de 12V y observar si presenta inestabilidad o subidas y bajadas cíclicas.
Tomar en cuenta si el equipo venía mostrando flashes en backlight antes de la falla total.
Como aporte de comunidad, se indicó que el FET de control de LEDs puede quedar en corto porque el IC se recalienta y empieza a trabajar mal.
La solución reportada fue reemplazar el FET y también el IC de control.

Nota: Este dato proviene de un caso compartido por la comunidad. Conviene confirmar la avería con mediciones antes de cambiar componentes.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
