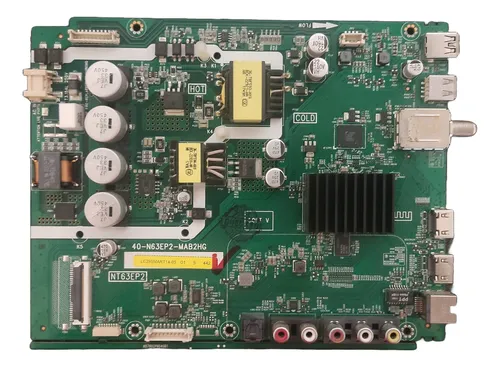

TCL L39S4900S

Modificar parámetros internos sin conocer la función exacta puede dejar el televisor sin imagen o fuera de escala. Conviene registrar los valores originales antes de intervenir.

Con el control remoto, entrar al menú Imagen y dejar seleccionado el ítem Contraste.

Para abrir el Menú Fábrica, presionar la secuencia 9 7 3 5.

Para ingresar al Menú Diseño, usar la secuencia 1 9 5 0.

Para abrir el Menú Servicio, presionar 9 7 0 5 sobre el mismo campo de contraste.

Realizar sólo los cambios necesarios y salir del menú una vez terminada la revisión o configuración.

Nota: Este mismo método aparece tanto en el tema del modelo TCL L39S4900S como en el de la placa NT63EP2, por lo que aplica a la misma plataforma.

Este procedimiento se usa cuando queda visible el cartel intermitente en la esquina inferior izquierda y el televisor permanece en modo técnico.

Encender el televisor.

Comprobar si el aviso aparece intermitente en la parte inferior izquierda. Si no está visible, el modo service ya se encuentra desactivado.

Presionar la tecla RETURN del control remoto.

En ese momento debería abrirse el menú de Service.

Usar la flecha Derecha para desplazarse dentro del menú.

Ubicar el cursor sobre la opción Factory Menu.

Ingresar presionando OK.

Buscar la opción Factory Hotkey.

Cambiar Factory Hotkey a DES con la flecha derecha.

Salir con EXIT y verificar que la indicación ya no vuelva a mostrarse.

Nota: El objetivo es quitar el acceso rápido de fábrica para devolver el equipo a funcionamiento normal.

El Project ID es un parámetro de tres dígitos que define la marca y el panel con el que trabajará el firmware. Un ajuste incorrecto puede dejar la imagen invertida, fuera de escala o directamente sin video.

Verificar primero el panel del televisor. En la descripción general del modelo aparecen Project ID 020 para panel 08-39D2900-LPM002B y Project ID 066 para panel 08-39D2900-LPM003G.

Con el control remoto, entrar a Menú → Imagen y sobre Contraste presionar 1 – 9 – 5 – 0 para abrir el menú de diseño/service.

Ir a Service Menu → Project ID y seleccionar el valor correspondiente al panel instalado.

Confirmar con OK y apagar el equipo para que la placa tome la nueva configuración.

Si el TV quedó sin imagen por elegir un seteo incorrecto, ingresar desde el control la secuencia 062598 + MENU + xxx, reemplazando xxx por el ID correcto.

En el aporte de regrabación eMMC también se mencionan 63 o 147 como IDs a usar cuando, después de grabar memoria, aparece otro logo en pantalla.

Nota: Antes de tocar este parámetro conviene anotar la ID actual; el propio aporte recomienda hacerlo para poder volver atrás si el panel deja de mostrar imagen correctamente.

Se aportó un método práctico para reducir la exigencia de la fuente LED en esta plataforma y bajar la tensión de trabajo del backlight.

Tomar como referencia que la tensión de los LEDs trabaja alrededor de ±85VDC.

Modificar el conjunto de resistencias en paralelo comprendido entre PR47 y PR51 para variar la corriente del backlight.

En el caso reportado, la fuente traía una resistencia de 100 ohms y cuatro resistencias de 15 ohms.

La modificación aplicada fue dejar dos resistencias de 100 ohms, una de 15 ohms y dos de 120 ohms.

Con ese cambio, la fuente quedó regulando cerca de ±72VDC, equivalente a una caída aproximada de 6V por LED.

Según el aporte, este TV trabaja con dos líneas de 12 LEDs de 6V en serie.

Nota: Bajar corriente puede ayudar a la durabilidad del backlight, pero siempre debe controlarse brillo final, consumo y estabilidad de la fuente.

Se publicó una lista de piezas que presentan fallas con frecuencia en la sección de fuente de esta placa integrada:

PWM / conmutación y protección: PU2 OB2283 / OB2283B, PQW1 E70R38 o MME70R380P, PF1 fusible 3.15A 250V, PD11 zener 18V, PD12 BAS316 / 1N4148, PD5 zener 27V, PQ2 S4160T NPN 60V 1A.

Resistencias reportadas: PR34 0.27 ohm, PR30 22 ohm, PR37 22 ohm, PR36 68 ohm, PR33 470 ohm.

Capacitores y optoacopladores: PC21 1uF 50V, PPC1 y PPC2 LTV-816S, PCE1-4 capacitores 68uF x 450V.

Nota: Este listado sirve como referencia rápida de taller para revisar componentes repetitivos de la fuente antes de profundizar en fallas más complejas.

Un técnico reportó un equipo con el sector primario dañado y encontró quemados, entre otros, PU2 OB2283B, PQW1 MME70R380P, PR30, PR34, PR35, PR33, PR36, PR37, PD2, PD4, PD5, PD11, PD12 y PQ2. Después cambió los LEDs dañados de la rama que sale con -85V, pero la fuente de backlight seguía sin arrancar.

En ese mismo caso se observó que el integrado PU3 LM358, ubicado en el secundario, intervenía en la habilitación del PWM del primario. El técnico revisó la salida del LM358 en pin 1, el diodo PD18 y la ruta de excitación del MOSFET, pero la señal permanecía baja incluso luego del reemplazo del LM358 y del propio PWM.

Más adelante otros colegas comentaron situaciones parecidas: repararon el primario, encendía la mainboard, pero el backlight no levantaba. En otro aporte se señaló que la línea BL_ON no estaba saliendo desde el procesador, lo que impedía encender la fuente y hasta complicaba la carga habitual de firmware por USB porque no se alimentaba el puerto.

También se dejó una observación puntual sobre el oscilador: OB2283 no se comporta igual que OB2283B. La recomendación fue dejar el pin 5 (Vref) al aire cuando se usa el componente no equivalente, ya que esa diferencia puede explicar por qué la etapa no arranca aun con el resto de la reparación aparentemente correcta.

Nota: Estos aportes no reemplazan la medición en placa, pero ayudan a orientar la búsqueda cuando hay primario reparado, main activa y ausencia total de backlight o BL_ON.
