TCL L40S4900

Cambiar configuraciones del menú de servicio sin conocer su función puede causar daños permanentes en el televisor. Este acceso debe usarse solo con criterio técnico.

Entrar al menú Imagen del televisor.

Ubicarse sobre la opción Contraste.

Para abrir Menú Fábrica, ingresar 9 7 3 5.

Para acceder al Menú Diseño, usar la combinación 1 9 5 0.

Para ingresar al Menú Servicio, presionar 9 7 0 5.

Nota: Este método fue publicado de forma específica para el modelo L40S4900 y también aparece replicado para la plataforma MT56E1-LA.

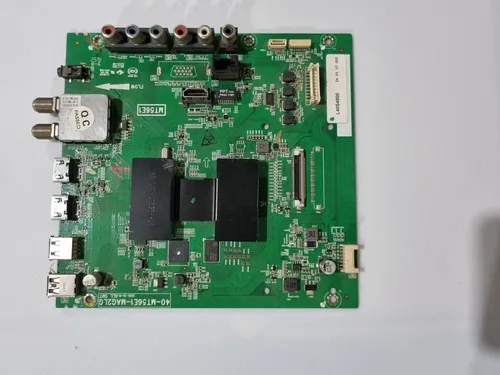

Para la mainboard 40-MT56E1-MAG2LG se publicó el mismo acceso técnico con idénticas secuencias, aplicado a la plataforma MT56E1-LA / MT56E1.

Abrir el menú Imagen y posicionarse en Contraste.

La clave 9735 habilita el menú de fábrica.

La secuencia 1950 abre el menú de diseño.

La combinación 9705 permite entrar al menú de servicio.

Nota: Aunque el acceso es equivalente, este panel se deja separado porque corresponde a la publicación específica de la plataforma y no al modelo completo.

Este procedimiento se usa cuando aparece el cartel técnico intermitente en el vértice inferior izquierdo y el equipo quedó con Factory Hotkey activo.

Encender el televisor.

Verificar si el cartel se muestra en la esquina inferior izquierda; si no aparece, el modo ya está desactivado.

Presionar la tecla RETURN.

Cuando se abra el menú de service, presionar la flecha Derecha.

Entrar a Factory Menu con la tecla OK.

Situarse sobre la opción Factory Hotkey.

Cambiar el valor a DES usando la flecha derecha.

Salir del menú con la tecla EXIT.

Nota: El mismo mecanismo de Factory Hotkey también se usa en este chasis para conservar visible el menú de service durante otras pruebas, como Warm Up o corrección de logo.

El modo Warm Up se usa para comprobar visualmente el panel mediante la reproducción de colores plenos por intervalos, y también como prueba rápida de vida del display.

Encender el TV y presionar la tecla MENU del control remoto.

Entrar en Imagen, dejar el cursor sobre Contraste y presionar 1, 9, 5, 0.

En el menú de service, activar Factory Hotkey para mantener visible el acceso técnico.

Entrar a Factory Menu y poner WARM UP en ACT.

La pantalla comenzará a mostrar colores plenos de manera continua.

Si el panel muestra colores cambiantes de forma intermitente y un cartel inferior izquierdo, el modo Warm Up está activo.

Para desactivarlo, usar solo el teclado del TV y presionar POWER ON/MENU.

Luego seguir el instructivo de desactivación de Factory Hotkey para dejar el equipo en modo normal.

Nota: Warm Up es útil para revisar el panel, pero si queda activado el equipo seguirá mostrando colores cambiantes hasta deshabilitarlo desde el teclado del TV.

El Project ID es el parámetro que define marca y panel para el firmware instalado. En este modelo se detectó Project ID 25 con panel T8-40D2930-LPM7.

El aporte técnico aclara que las placas FHD pueden setearse entre sí, mientras que las HD quedan fuera de esa compatibilidad. Un valor incorrecto puede generar imagen invertida, fuera de escala o ausencia total de imagen.

Entrar a Menu → Imagen y, sobre Contraste, presionar 1 – 9 – 5 – 0.

Abrir Service Menu → Project ID y seleccionar la ID correspondiente al panel del modelo.

Confirmar con OK y apagar el equipo para guardar la configuración.

Si por error queda sin imagen, ingresar 062598 + MENU + xxx, donde xxx es la ID correcta. Para este modelo se indicó el ejemplo 25 → 025.

Nota: Antes de cambiar Project ID se recomienda anotar el valor que figura actualmente en pantalla. Desde el menú de fábrica puede verificarse la ID activa.

Se publicó un instructivo específico para la familia S4900 sobre chasis MT56E1-LA, orientado a corregir el logo según la marca del equipo y desactivar el cartel inferior de Factory HotKey.

Entrar al modo service con la tecla Return.

Desactivar Factory HotKey y dejar el arranque en Standby.

Ingresar a Menu → Contraste → 1 9 5 0 → Service Menu → ID del Proyecto.

Cambiar la ID según la marca y el modelo correspondiente.

Project ID detectados en el aporte:
TCL L32S4900 = 2
TCL L40S4900 = 25
TCL L49S4900 = 42
TCL L40D2730 = 44
Hitachi CDH-LE32SMART10 = 9
Hitachi CDH-LE40SMART10 = 10
Hitachi CDH-LE49SMART10 = 23
RCA L32NXSMART = 26
RCA L40NXSMART = 24
RCA L49NXSMART = 49

Nota: Para TCL L40S4900, la ID detectada en el contenido principal es 25. No conviene aplicar valores de otros modelos sin verificar panel y resolución.

Se reportó un caso real de falla en la fuente con parpadeo del LED de standby y tensión de 12V oscilando. El cliente indicaba que, antes de dejar de encender, la iluminación LED hacía destellos intermitentes.

Comprobar si la línea de 12V presenta oscilación junto con parpadeo del LED de standby.

Tener en cuenta si el equipo venía mostrando flashes de backlight antes de quedar fuera de servicio.

El aporte posterior de comunidad indicó que el FET de control de los LED se pone en corto cuando el IC se recalienta y empieza a trabajar mal.

La solución reportada fue reemplazar el FET y también el IC de control.

Nota: Este diagnóstico proviene de un caso compartido en la comunidad. Antes de cambiar piezas conviene confirmar la avería con mediciones y revisar el comportamiento térmico del sector de fuente.
