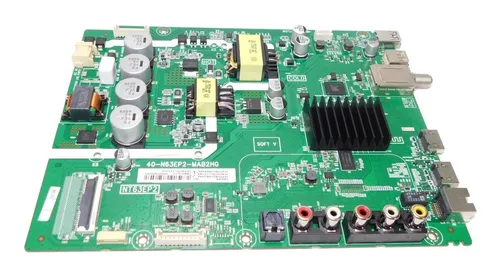

TCL L40S62

Cambiar la configuración del menú de servicio sin conocer su función puede provocar daños permanentes. Este acceso debe usarse solo con criterio técnico.

Entrar al menú Imagen del televisor.

Dejar seleccionada la opción Contraste.

Para abrir Menú Fábrica, ingresar la secuencia 9 7 3 5.

Para entrar a Menú Diseño, usar la combinación 1 9 5 0.

Para acceder a Menú Servicio, ingresar 9 7 0 5.

Nota: Este método fue publicado tanto para el modelo TCL L40S62 como para la plataforma NT63EP2.

Este procedimiento se usa cuando el equipo muestra el cartel técnico intermitente en el vértice inferior izquierdo y quedó activo el Factory Hotkey.

Encender el televisor.

Comprobar si aparece el cartel en la parte inferior izquierda; si no aparece, el modo ya está desactivado.

Presionar la tecla RETURN.

Cuando se abra el menú de service, presionar la flecha Derecha.

Ir a Factory Menu y entrar con OK.

Ubicar la opción Factory Hotkey.

Cambiar el valor a DES con la flecha derecha.

Salir del menú con la tecla EXIT.

Nota: En otros aportes del mismo chasis se mencionó que habilitar o deshabilitar Factory Hotkey influye en el acceso a ciertos cambios de logo o Project ID.

El Project ID es el parámetro que define marca y panel para el firmware instalado. En este modelo se detectaron como válidos 63 y 147, según panel y experiencia de taller.

Una placa TCL de 40 pulgadas puede configurarse para paneles de otras marcas compatibles de 39 pulgadas. Un seteo incorrecto puede dejar la imagen invertida, fuera de escala o directamente sin imagen.

Entrar a Menu → Imagen y, sobre Contraste, presionar 1 – 9 – 5 – 0.

Ir a Service Menu → Project ID y seleccionar la ID correcta según el panel.

Confirmar con OK y apagar el equipo para guardar el cambio.

Si por error queda sin imagen, ingresar la secuencia 062598 + MENU + xxx, donde xxx es la ID a cargar.

Nota: Un usuario indicó que en su equipo el Project ID era 63, mientras que otro taller reportó resolver un problema de encendido con el firmware publicado y Project ID 147. Conviene anotar el valor original antes de cambiarlo.

Se publicó un aporte práctico para reducir la corriente del backlight. En este chasis se reportó una tensión de LEDs de aproximadamente ±85VDC.

Modificar el conjunto de resistencias en paralelo PR47 a PR51 para aumentar la resistencia equivalente y bajar la corriente.

En el caso compartido, el equipo trabaja con dos líneas de 12 LEDs de 6V en serie.

La modificación usada fue: dos resistencias de 100 ohms, una de 15 ohms y dos de 120 ohms en paralelo.

Con ese cambio, la fuente quedó regulando cerca de ±72VDC, equivalente a una caída aproximada de 6V por LED.

Nota: Este ajuste es un aporte de taller y debe aplicarse con criterio técnico, verificando corriente, tensión y estado real de las tiras LED.

Se reportaron casos de fuente con primario quemado donde la mainboard enciende, pero la etapa de backlight no arranca. También se mencionó ausencia de la señal BL_ON, necesaria para habilitar la fuente y alimentar el USB.

En una reparación se encontraron dañados varios componentes del sector primario y de control, entre ellos PU2 OB2283B, PQW1, resistencias PR30, PR33, PR34, PR35, PR36, PR37, diodos PD2, PD4, PD5, PD11, PD12 y el transistor PQ2.

Otro aporte indicó que el oscilador OB2283 no sería equivalente al OB2283B y que, al usar OB2283, habría que dejar el pin 5 de Vref sin conexión.

Nota: Estos datos provienen de experiencias compartidas por la comunidad. Son útiles para diagnóstico, pero conviene confirmar cada variante de fuente con mediciones y con el esquema correspondiente antes de reemplazar componentes o inyectar señales.
