TCL L40S6500

Descargas TCL L40S6500: firmware USB, instalación forzada, manuales, diagramas y eMMC

Marca: TCL Modelo: L40S6500 Placa: 40-RT41FB-MPC2HG Chasis: RT41FB-AG
TCL L40S6500
Descarga disponible para miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Firmware, manuales, diagramas y memorias de servicio
  • Actualización de Firmware — TCL L40S6500
  • Firmware — Instalación Forzada USB TCL L40S6500
  • Actualización de Firmware — RT41FB-AG / 40-RT41FB-MPC2HG
  • Firmware — Instalación Forzada USB RT41FB-AG / 40-RT41FB-MPC2HG
  • Firmware solución / recuperación — 40-RT41FB-MPC2HG
  • Manual de Usuario — TCL L40S6500
  • Manual Service — TCL L40S6500
  • Diagrama — 40-RT41FB-MPC2HG
  • Diagrama de PowerBoard — RT41FB-AG
  • Manual Service — RT41FB-AG
  • Datos de Memoria / eMMC — RCA AND42Y (compatible con RT41FB-AG)
Información técnica
Información técnica TCL L40S6500
Datos técnicos, panel, manuales y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
TCL
L40S6500
Modelo
L40S6500
Chasis
RT41FB-AG
Matriz
TCL LVF395NDEL MD9W01 V15 · INNOLUX V400HJ6-PE1 Rev. C3 CELL
Control remoto
RC802V / RC802N
Wifi
07-8192BT-MA1G
Project ID
016
Modelo equivalente
TCL L40S6500 · RCA XC40SM · HITACHI CDH-LE40SMART17

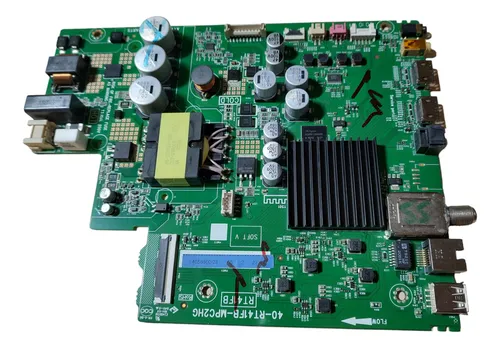

Placas y panel
MainBoard + PowerBoard
40-RT41FB-MPC2HG
PCB compatible
40-RT41FB-MPD2HG
Panel Display
08-40F6000-LPM001N · 1920×1080 · FHD · 60Hz
Conectividad de panel
LVDS (2 ch, 8-bit) · 12.0V / 0.68A

Documentación técnica

Manual de Usuario — TCL L40S6500
Manual_Usuario_L40S6500.pdf
9.54 MiB Descargado 81 veces Descarga disponible
Manual Service — TCL L40S6500
Manual_Service_L40S6500
Sin tamaño informado Descargas no especificadas Descarga disponible
Diagrama — 40-RT41FB-MPC2HG
40-RT41FB-MPC2HG.pdf
1.27 MiB Descargado 993 veces Descarga disponible
Diagrama de PowerBoard — RT41FB-AG
RT41FB-AG_POWERBOARD.pdf
194.36 KiB Descargado 1207 veces Descarga disponible
Manual Service — RT41FB-AG
RT41FB-AG_40FHD.pdf
3.96 MiB Descargado 2223 veces Descarga disponible
Nota: el contenido original confirma manual de usuario, manual service, diagramas y manual service de chasis, por eso se listan como descargas reales.

Firmware por USB — TCL L40S6500 / RT41FB-AG (Actualización local + instalación forzada + recuperación)

Actualización de firmware por USB

TCL L40S6500 — Actualización de Firmware por USB

Instalación local desde el menú del sistema
Instrucciones

Instrucciones de actualización local

  • Descargar el firmware correspondiente a este modelo.
  • Copiar el archivo con extensión .zip en un pendrive.
  • Conectar el pendrive al puerto USB del equipo.
  • Ingresar a Menú > Configuración > Preferencias del dispositivo > Acerca de > Actualización del sistema > Actualización local.
  • Aceptar y esperar a que termine la instalación.
  • Esta actualización conserva las aplicaciones y archivos personales.
  • V8-R41KT01-LF1V391.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Firmware forzado por USB

TCL L40S6500 — Instalación Forzada de Firmware por USB

Recuperación con archivo update.img
Instrucciones

Guía de instalación forzada del modelo

  • Descargar el firmware de recuperación del modelo.
  • Descomprimir el archivo descargado hasta obtener el archivo update.img.
  • Copiar el archivo update.img a un pendrive.
  • Conectar el pendrive al puerto USB del equipo.
  • Desconectar el TV de la red eléctrica y esperar 30 segundos.
  • Mantener presionado el botón de encendido del TV y volver a conectarlo a la red eléctrica.
  • Cuando el LED de encendido comience a parpadear, soltar el botón.
  • El televisor debe iniciar el modo de descarga y comenzar la instalación.
  • No apagar el equipo durante el proceso. Al finalizar, realizar las configuraciones iniciales.

En el tema específico del modelo se indica descomprimir el archivo para obtener update.img. Ese detalle se conserva tal como fue publicado.

  • R41KT01-V391_Update.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Actualización de firmware por USB

RT41FB-AG / 40-RT41FB-MPC2HG — Actualización de Firmware

Carga local desde USB para la plataforma
Instrucciones

Procedimiento de actualización local

  • Descargar el archivo de firmware para esta placa.
  • Copiar el archivo comprimido .zip al pendrive.
  • Insertar el pendrive en el puerto USB del televisor.
  • Abrir la ruta Menú > Configuración > Preferencias del dispositivo > Acerca de > Actualización del sistema > Actualización local.
  • Aceptar la actualización y esperar la instalación completa.
  • Este proceso conserva aplicaciones y archivos personales.
  • V8-R41KT01-LF1V391.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Firmware forzado por USB

RT41FB-AG / 40-RT41FB-MPC2HG — Instalación Forzada USB

Recuperación desde arranque en la plataforma
Instrucciones

Pasos de reinstalación forzada

  • Descargar una de las versiones de firmware disponibles para recuperación.
  • Según el instructivo general de la plataforma, el archivo debe permanecer comprimido y no debe descomprimirse.
  • Copiar el archivo R41KT01-Vxxx_Update.zip a un pendrive.
  • Conectar el pendrive al puerto USB del equipo.
  • Desconectar el TV de la red eléctrica y esperar 30 segundos.
  • Mantener presionado el botón de encendido del TV y volver a conectar la alimentación.
  • Cuando el LED de encendido comience a parpadear, soltar el botón.
  • El televisor debe entrar en modo de descarga y comenzar la instalación.
  • No apagar el equipo durante el proceso. Al terminar, realizar la configuración de inicio.

En esta familia hay dos instructivos reales: uno del modelo que usa update.img y otro del chasis que indica usar el archivo comprimido. Ambos quedan separados para no mezclar procedimientos.

  • R41KT01-V374_Update.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
  • R41KT01-V391_Update.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Recuperación por USB

RT41FB-AG / 40-RT41FB-MPC2HG — Aporte de recuperación alternativa

Carga con carpeta de archivos extraídos
Instrucciones

Aporte técnico de usuarios para equipos en loop

  • Descargar el archivo comprimido de recuperación adicional.
  • Descomprimir el contenido hasta obtener la carpeta con los archivos utilizables.
  • Copiar los archivos sueltos de esa carpeta a un pendrive vacío, preferentemente de 8 GB.
  • Conectar el pendrive al puerto USB del televisor.
  • Forzar la instalación manteniendo presionado el botón power mientras se enchufa el equipo, hasta que el LED empiece a parpadear.
  • Durante la carga pueden aparecer cuadros verdes o pantallas de avance. No interrumpir la alimentación.
  • Luego del arranque, dejar que Android continúe la carga durante varios minutos hasta que aparezca la configuración inicial.
  • Este método fue reportado como funcional en equipos compatibles de la misma familia, como RCA XC40SM y otros RT41FB.
  • 40-rt41fb-mpc2hg.zip (2.06 GiB) (Descargado 337 veces)
    Descarga disponible para miembros con suscripción activa
Dump memoria
Datos de Memoria / eMMC — RT41FB-AG
Archivo de memoria útil en reparaciones donde el firmware por USB no logra recuperar equipos con logo fijo, reinicio en loop o LED titilando.
DUMP eMMC RT41FB ISP

Archivos de memoria — RT41FB-AG

En los aportes del foro se publicó una memoria eMMC de RCA AND42Y, reportada como funcional para recuperar equipos compatibles de esta familia, incluyendo casos de TCL L42S6500.

ARCHIVOS DISPONIBLES
RCA - AND42Y (ORIGINAL).rar
Tamaño: 3.88 GiB
Descargado 99 veces
Descarga disponible para miembros con suscripción activa

Instrucciones de regrabación — RT41FB-AG

PROCEDIMIENTO
Para trabajar por ISP, realizar la conexión con RT809H directamente sobre la placa y evitar la alimentación desde 220V.
Cortar las pistas que van hacia el procesador y poner a masa los dos pines del cristal del micro, tal como se describió en el aporte técnico compartido por usuarios.
Alimentar la main con una fuente externa de 3.3V durante el proceso de lectura o grabación de la eMMC.
En los aportes se reportó mejor resultado grabando por ISP que por zócalo, especialmente en memorias que devolvían errores CRC o archivos parciales.
Luego de la grabación, reconstruir cuidadosamente las pistas cortadas y verificar el arranque del televisor antes de cerrar la reparación.
NOTA TÉCNICA

Nota: En RT41FB-AG, varios técnicos reportaron que ciertas fallas de arranque no se resuelven con firmware USB y terminan vinculadas a la eMMC. También se mencionó que memorias usadas pueden no ser reconocidas por el equipo debido a la partición RPMB, por lo que en algunos casos la solución pasa por usar memoria virgen y grabarla con herramientas compatibles.

Soporte y aportes — TCL L40S6500
Menú Service • Reset • Project ID • Backlight • Logo • eMMC
Service Reset Project ID Backlight Logo eMMC

Menú Service / Modo Servicio / Modo Fábrica — TCL L40S6500

Cambiar parámetros del menú service sin comprender su función puede causar daños permanentes. Conviene registrar la configuración original antes de modificarla.

Ingresar a MENU / CONFIGURACION con el botón de engranaje del control remoto.
Entrar en IMAGEN, luego AJUSTES AVANZADOS y después AJUSTES DE BRILLO.
Ubicarse sobre la opción Contraste.
Para abrir el Menu Principal, ingresar la secuencia 1 9 5 0.
Para abrir el Menu Fábrica, ingresar la secuencia 9 7 3 5.
Para abrir el Menu Servicio, ingresar la secuencia 9 7 0 5.

Reset / Restaurar a valores de fábrica — TCL L40S6500

El restablecimiento elimina los datos del usuario y deja el equipo en estado inicial, como salido de fábrica.

Ingresar al MENU con el botón de engranaje del control remoto.
Ir a MAS AJUSTES > PREFERENCIAS DEL DISPOSITIVO > RECUPERAR.
Seleccionar RESTABLECER ESTADO DE FABRICA y luego BORRAR TODO.
Ingresar el PIN 1234 y confirmar con ACEPTAR.
Cuando el televisor reinicie, volver a realizar la configuración inicial.

Configurar Mainboard / Project ID — TCL L40S6500 / RT41FB-AG

El Project ID define con qué panel y marca trabajará el firmware instalado. Si el ID es incorrecto, puede haber pantalla invertida, imagen fuera de escala, ausencia de imagen o incompatibilidad con panel.

Método 1: con el TV encendido, ingresar 062598 + MENÚ + Project ID. El equipo se reinicia automáticamente si el código es válido.
Método 2: entrar a Menú > Imagen, ubicarse en Contraste y presionar 1950.
En Factory Menu, activar SITA P MODE ON, desenchufar el TV sin apagarlo y volver a encenderlo.
Reingresar con 1950, entrar a Service Menu y colocar el Project ID correcto.
Si el campo Project ID está bloqueado, modificar el Software ID (SID) hasta que el sistema cargue el Project ID correcto automáticamente.
Mover el cursor a otra opción para asegurar el guardado, cortar energía 5 segundos y volver a conectar el TV.
Para salir del modo fábrica, reingresar a Factory Menu, dejar SITA P MODE OFF y reiniciar el equipo.

PID detectado para este modelo: TCL L40S6500 — Panel 08-40F6000-LPM001N — 16.

Otros PID reales publicados para esta familia:
TCL L40S65A — 08-40F6N00-LPM001E — 141
HITACHI CDH-LE40SMART19 — 40904-000551 — 234
RCA AND40Y — 08-40F6N00-LPM001D — 183
RCA AND40Y — 08-40F6000-LPM001P — 183
RCA AND40Y — 40904-001160 — 183
HITACHI CDH-LE40SMART17 — 08-40F6000-LPM001P — 65
RCA XC40SM — 08-40F6000-LPM001Q — 66
TCL L42S6500 — 40903-000126 — 197
HITACHI CDH-LE42SMART19 — 40903-000231 — 199
RCA AND42Y — 40903-000232 — 235

Nota: Si luego de cambiar el Project ID el TV queda sin imagen, se puede intentar nuevamente con 062598 + MENÚ + Project ID correcto.

Bajar corriente a LEDs / Backlight — TCL L40S6500 / RT41FB-AG

Retirar la resistencia PR44 de la PowerBoard 40-RT41FB-MPC2HG / 40-RT41FB-MPD2HG.

Nota: La modificación es tentativa y debe evaluarse en cada reparación. Bajar corriente reduce el brillo del backlight y puede ayudar a prolongar la vida útil de las tiras LED.

Aporte técnico: fallas de software / eMMC — RT41FB-AG

En esta familia se repiten fallas como logo fijo, reinicio constante después de cargar Android, LED de standby titilando con pantalla negra o retroiluminación sin imagen.

Varios técnicos informaron que el firmware por USB no siempre logra recuperar estos casos y que, con frecuencia, el origen está en la eMMC.

También se indicó que una eMMC usada de otro televisor puede no ser reconocida por el equipo debido a datos asociados a la partición RPMB, por lo que en determinados casos se requiere memoria virgen.

En aportes posteriores se comentó que, al grabar con RT809H, conviene desmarcar RPMB y EX_CSD para evitar bloqueo por protección de escritura en algunas memorias.

Nota: También se publicó una experiencia real con archivo eMMC de RCA AND42Y, reportado como funcional para recuperar equipos RT41FB de la misma familia.
