TCL L46E5390

Descargas TCL L46E5390: firmware USB, manual service, diagramas y documentación técnica

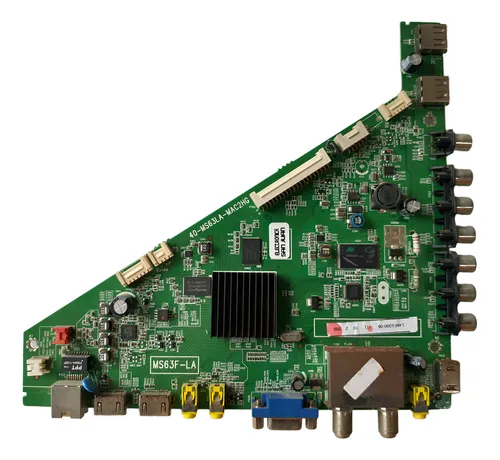

Marca: TCL Modelo: L46E5390 / L46E5390F MainBoard: 40-MS63LA-MAC2HG Chasis: MS63F-LA
TCL L46E5390
Las descargas están disponibles para miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y documentación técnica
  • Firmware V037 por USB — TCL L46E5390
  • Firmware Full Upgrade por USB — TCL L46E5390
  • Diagrama de MainBoard — MS63F-LA / 40-MS63LA-MAC2HG
  • Diagrama de PowerBoard — PE371C4 / PE371C5 / PE371C9
  • Manual de Usuario — TCL L46E5390
  • Manual Service / Diagrama — TCL L46E5390F
Información técnica
Información técnica TCL L46E5390
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
TCL
L46E5390
Modelo
L46E5390 / L46E5390F
Chasis
MS63F-LA
Matriz
Sin Info: por el momento
Control remoto
RC3100l07 / LCD-475
Project ID
22
Placas y conectividad
MainBoard
40-MS63LA-MAC2HG
PowerBoard
PE371C5
Wifi
PW-DN4210D
SoC
MSD6328EX
Memorias
HY27UF082G2B · W25Q16 · MX25L8006E

Documentación técnica

Manual de Usuario — TCL L46E5390
Sin Info: por el momento
Descargas: No especificadas Descarga disponible para miembros con suscripción activa
Manual Service / Diagrama — TCL L46E5390F
Manual_Service_L46E5390F
4.87 MiB Descargado 121 veces Descarga disponible para miembros con suscripción activa
Diagrama — MS63F-LA / 40-MS63LA-MAC2HG
MS63F
522.5 KiB Descargado 810 veces Descarga disponible para miembros con suscripción activa
Diagrama — PE371C4 / PE371C5 / PE371C9
E371C4
246.1 KiB Descargado 853 veces Descarga disponible para miembros con suscripción activa
Nota: el panel no fue publicado en el contenido original. También se informa que el firmware V037 quedó obsoleto para la falla de YouTube a partir del 30-06-2017.

Firmware por USB — MS63F-LA / TCL L46E5390

Firmware por USB

TCL L46E5390 — Actualización de Firmware V037 por USB

Actualización normal desde menú del sistema
Instrucciones

Instrucciones de actualización con pendrive

  • Descargar el firmware L46E5390_LF1T037.zip y extraer su contenido en la PC.
  • Al descomprimir, verificar que quede disponible el archivo V8-6328L02-LF1T037.bin.
  • Formatear el pendrive en FAT32.
  • Copiar V8-6328L02-LF1T037.bin al USB ya formateado.
  • Conectar el pendrive al puerto USB del SMART TV.
  • Ingresar a Menú > Configuración > Sistema > Actualización Software.
  • Presionar OK, elegir la opción Por USB y confirmar la actualización.
  • Esperar aproximadamente 2 minutos hasta que el equipo se reinicie automáticamente. No interrumpir el proceso.

Esta versión se publicó originalmente como solución para “no funciona YouTube”, pero en el mismo tema se aclara que desde el 30-06-2017 quedó obsoleta para esa falla por cambios en la plataforma.

  • L46E5390_LF1T037.zip (135.18 MiB) (Descargado 280 veces)
    Descarga disponible para miembros con suscripción activa
Firmware forzado por USB

TCL L46E5390 — Full Upgrade por USB para logo o sin imagen

Instalación forzada para equipo bloqueado
Instrucciones

Guía de actualización forzada con pendrive

  • Bajar el archivo L46E5390_FULL_UPGRADE.zip y descomprimirlo en la computadora.
  • Confirmar que el contenido extraído incluya MS6328LA02_FULL_UPGRADE.bin.
  • Formatear un pendrive en FAT32 y copiar allí el archivo MS6328LA02_FULL_UPGRADE.bin.
  • Desenchufar la TV y luego conectar el pendrive al puerto USB del equipo.
  • Mantener presionado el botón POWER mientras se vuelve a enchufar la TV.
  • Esperar entre 5 y 8 segundos hasta que el equipo encienda y comience la actualización.
  • Una vez finalizado el proceso, el televisor se reiniciará de forma automática.
  • Si luego resulta necesario, completar con la actualización a V037.

Este método se publicó como solución previa para equipos que encienden sin imagen o quedan trabados en logo antes de sospechar fallas de placa.

  • L46E5390_FULL_UPGRADE.zip (134.21 MiB) (Descargado 399 veces)
    Descarga disponible para miembros con suscripción activa
Soporte y aportes — TCL L46E5390
Menú Service • Project ID • YouTube • Mediciones eléctricas
Service Project ID YouTube Mediciones

Menú Service / Modo Servicio / Modo Fábrica — TCL L46E5390

Cambiar ajustes internos sin conocer su función puede ocasionar daños permanentes. Antes de modificar valores, conviene anotar la configuración original.

Entrar a Imagen y ubicarse sobre la opción Contraste.
Para abrir el Menú Fábrica, ingresar la secuencia 9 7 3 5.
Si se necesita el Menú Diseño, usar la combinación 1 9 5 0.
Para entrar al Menú Servicio, marcar 9 7 0 5 sobre el mismo ajuste de contraste.

Nota: Estas secuencias aparecen tanto en el tema general del modelo como en el tema técnico de la mainboard MS63F-LA.

Configuración Project ID — TCL L46E5390

Para este modelo se publicó el Project ID 22. También se aclara que una configuración equivocada puede dejar la imagen invertida, fuera de escala o directamente sin imagen.

Entrar al menú de service desde Menú → Imagen y, sobre Contraste, presionar 1 9 5 0.
Ir a Service Menu > Project ID y seleccionar la posición correcta.
Confirmar con OK y apagar el televisor para guardar el cambio.
Si se cargó un ID incorrecto y el TV quedó sin imagen, ingresar la secuencia 062598 + MENU + xxx usando la ID correcta en tres dígitos.
Ejemplo publicado: 34 o 034.

Nota: La publicación recomienda tomar nota del ID actual antes de modificarlo, ya que algunas resoluciones no son FHD y un seteo incorrecto puede dejar el equipo sin imagen.

Aclaración técnica: YouTube dejó de ser compatible — TCL L46E5390

En el tema se publicó una advertencia importante: a partir del 30-06-2017, la app de YouTube dejó de funcionar en este modelo por cambios realizados en la plataforma.

Tener en cuenta que la falla “no funciona YouTube” ya no se resuelve con firmware en este equipo.
La versión V037 quedó publicada solo con fines prácticos y de investigación.

Nota: El propio tema aclara que no va a ser posible una actualización futura para restaurar compatibilidad con YouTube en este modelo.

Mediciones eléctricas — Fuente PE371C4 / PE371C5

Se publicaron mediciones de referencia para la fuente PE371C4 dentro del contenido técnico relacionado a esta familia de placas.

COLD GROUND → DS1: 3.37V (3.38V Stby).
COLD GROUND → DS3: 54.0V.
COLD GROUND → DS4: 24.5V.
HOT GROUND → CE2, CE3: 401V (297V Stby).
HOT GROUND → U401 Pin7: 16.8V.
HOT GROUND → U201 Pin2: 14.9V (15.3V Stby).

Nota: Estas tensiones sirven como referencia de diagnóstico para la familia de fuentes PE371C4 / PE371C5 asociada a este chasis.
