TCL L49S4900

El Project ID define la marca y el panel con el que trabajará el firmware. En este modelo se detectaron 042 y 104, según el panel instalado.

Entrar a Menu → Imagen y ubicarse sobre Contraste.

Presionar la secuencia 1 9 5 0 para abrir el Service Menu.

Ingresar a Project ID y elegir el valor que corresponda al panel del equipo.

Confirmar con OK y apagar el televisor.

Si por error el TV queda sin imagen, ingresar la secuencia 062598 + MENU + xxx, donde xxx es la ID correcta con tres dígitos.

Tomar nota previa de la ID que aparece en pantalla para evitar perder el ajuste original.

Nota: Un Project ID incorrecto puede dejar imagen invertida, fuera de escala o directamente sin imagen.

Cambiar parámetros internos sin conocer su función puede provocar daños permanentes. Este acceso está orientado a diagnóstico y configuración técnica.

Para abrir el Menú Fábrica, entrar en Imagen, seleccionar Contraste y presionar 9 7 3 5.

Para acceder al Menú Diseño, ubicarse otra vez sobre Contraste y digitar 1 9 5 0.

Para entrar al Menú Servicio, repetir el acceso desde Imagen → Contraste y usar la secuencia 9 7 0 5.

Nota: Antes de modificar valores, registrar los parámetros originales para poder volver al estado anterior.

Se detectó información de seteo para la familia TCL LxxS4900 / HITACHI CDH-LExxSMART10 / RCA LxxNXSMART con chasis MT56E1-LA. Este ajuste sirve para corregir logo de marca y compatibilizar placas entre modelos de la misma familia.

Entrar al modo service con la tecla Return cuando el objetivo sea desactivar Factory HotKey y dejar el arranque en Standby.

Para corregir el logo de marca, ingresar a Menu → Contraste → 1 9 5 0 → Service Menu → ID del Proyecto.

Asignar la ID correspondiente al modelo real de destino antes de apagar el equipo.

Para TCL L49S4900 se reporta Project ID 42 en la familia S4900.

En esa misma familia también se detectaron: Hitachi CDH-LE49SMART10 = 23 y RCA L49NXSMART = 49.

Nota: Este seteo es útil cuando se reemplaza la mainboard y la imagen queda invertida, fuera de escala o con logo incorrecto.

Si aparece el cartel intermitente en la esquina inferior izquierda, el equipo tiene activo el modo de fábrica.

Encender el TV.

Comprobar si el aviso aparece intermitente en el vértice inferior izquierdo. Si no se ve, el modo service ya está desactivado.

Presionar la tecla RETURN.

En ese momento se abrirá el menú de service.

Presionar la flecha Derecha.

Ubicar el cursor en Factory Menu.

Presionar OK.

Moverse hasta la opción Factory Hotkey.

Con la flecha Derecha, dejar Factory Hotkey en DES.

Salir con EXIT y verificar que el cartel ya no aparezca.

Nota: Este procedimiento elimina el aviso de fábrica y devuelve al equipo un arranque normal para el usuario final.

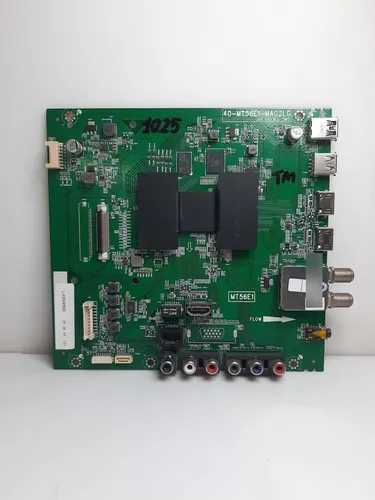

También se detectó el mismo acceso a menús técnicos a nivel de plataforma MT56E1-LA. Se deja separado porque corresponde a la placa 40-MT56E1-MAG2LG y no solo al TV final.

Sobre la opción Contraste del menú de imagen, la clave 9 7 3 5 abre el entorno de fábrica.

Para ingresar al menú de diseño, la secuencia que se reporta es 1 9 5 0.

El menú de servicio se obtiene con 9 7 0 5, también partiendo desde Imagen → Contraste.

Nota: El acceso por plataforma resulta útil cuando la placa fue montada en otro modelo compatible y se necesita diagnóstico o recálculo de ajustes.

Se reporta análisis de Iset en la fuente con integrados U201 y U202 = GB98ADN. Las resistencias R238, R239, R240 y R241 son las que determinan la corriente de LEDs.

Según la versión, R238 y R239 pueden ser 12K o 30K, mientras que R240 y R241 pueden ser 24K o 12K. Para ambos canales se reporta una resistencia equivalente en paralelo de aproximadamente 8K a 8.5K.

Retirar R238 y reemplazar R240 por una resistencia de 18K.

Retirar R239 y sustituir R241 por una resistencia de 18K.

Nota: La modificación es tentativa y queda a criterio del técnico. Bajar corriente reduce el brillo del backlight, por lo que cada equipo debe verificarse en funcionamiento real.

Valores detectados para la fuente SHG5804A-101H / DLBB464:

COLD GROUND: D108 = 11.7V (7.89V Stby) · D109 = 48.9V (33.0V Stby) · U201/202 Pin5 = 2.98V · Pin8 = 5.94V · Pin9 = 11.7V · VLED+ = 64.6V

HOT GROUND: C104=C105 = 391V (298V Stby) · D103 = 16.5V · D113 = 19.6V (12.5V Stby) · D116 = 18.9V (12.0V Stby) · U104 / Pin1 = 197V

Nota: Estas tensiones sirven como referencia en diagnóstico de standby, backlight y funcionamiento general de la fuente.

En el intercambio técnico sobre la fuente SHG5804A-101H / DLBB464 se respondió que, según circuito, el integrado U104 = FA6A31N.

Nota: Este dato se detectó como aporte puntual de referencia para reparación de powerboard.
