TCL L50P65

Modificar parámetros sin conocer su función puede generar daños permanentes. El acceso a estos menús debe usarse solo con criterio técnico.

Entrar en Imagen con el control remoto.

Ubicarse sobre la opción Contraste.

Para abrir el Menu Fábrica, ingresar la secuencia 9 7 3 5.

Para entrar en Menu Diseño, presionar 1 9 5 0.

Para acceder al Menu Servicio, ingresar la secuencia 9 7 0 5.

Nota: Antes de cambiar valores internos, conviene registrar los parámetros originales del equipo.

Si el cartel técnico aparece en la parte inferior izquierda, el modo service sigue activo y debe deshabilitarse desde el menú de fábrica.

Encender el TV.

Verificar si el cartel aparece intermitente en el vértice inferior izquierdo. Si no aparece, el modo ya está desactivado.

Presionar la tecla RETURN.

Al instante se abrirá el menú de Service.

Presionar la flecha Derecha.

Ir hasta Factory Menu y presionar OK.

Buscar la opción Factory Hotkey.

Con la flecha Derecha, dejar la opción en DES.

Salir con EXIT y confirmar que el cartel ya no se muestre.

Nota: Este ajuste elimina el aviso técnico y devuelve el equipo a un funcionamiento normal para el usuario.

El Project ID define la marca y el panel con el que funcionará el firmware. Un seteo incorrecto puede dejar la imagen invertida, fuera de escala o sin imagen.

Entrar al Menu y luego a Imagen.

Sobre la opción Contraste, presionar la secuencia 1 9 5 0.

Ingresar a Service Menu > Project ID.

Elegir el Project ID correcto según el panel del modelo.

Presionar OK y apagar el equipo.

Tomar nota previa de la ID que figura en pantalla para evitar perder la configuración original.

Si el TV queda sin imagen, ingresar la secuencia 062598 + MENU + xxx, donde xxx es la ID correcta.

Nota: Se reporta que estas placas pueden setearse entre sí para reemplazo, siempre respetando panel y resolución correctos.

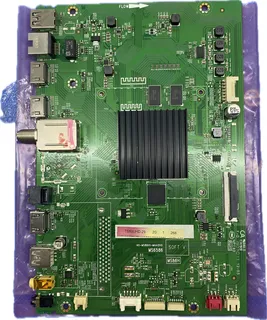

También se detectó el mismo acceso técnico publicado a nivel de plataforma 40-MS86H1-MAA2HG. Se deja separado porque corresponde específicamente al chasis MS86HB-LA / MS6586.

Entrar en imagen con el control remoto del equipo.

Seleccionar la opción contraste.

La secuencia 9 7 3 5 abre el Menú Fábrica.

La combinación 1 9 5 0 abre el Menú Diseño.

La clave 9 7 0 5 permite entrar al Menú Servicio.

Nota: El acceso por plataforma es útil cuando la placa fue montada en otro equipo compatible y se necesita revisar parámetros internos.

A nivel de placa también se publicó el procedimiento para desactivar el Hotkey de fábrica cuando aparece el cartel técnico en pantalla.

Encender el televisor y comprobar si el aviso aparece intermitente en la parte inferior izquierda.

Si el modo está activo, presionar la tecla RETURN.

Se abrirá el menú de Service inmediatamente.

Presionar la flecha Derecha para avanzar dentro del menú.

Seleccionar Factory Menu y entrar con OK.

Buscar Factory Hotkey y cambiar su estado a DES.

Salir con EXIT para dejar deshabilitado el aviso.

Nota: Si el cartel no aparece, el modo ya está desactivado y no hace falta aplicar el procedimiento.

En la publicación específica de la placa también se explica que el Project ID define la marca y el panel compatibles con el firmware instalado.

Entrar a Menu y luego a Imagen.

Pararse sobre Contraste y presionar 1 9 5 0.

Entrar a Service Menu > Project ID.

Seleccionar la ID correcta según el panel del modelo y confirmar con OK.

Apagar el equipo para aplicar el cambio.

Anotar la ID original antes de modificarla para poder volver atrás si fuese necesario.

Si el televisor queda sin imagen, ingresar 062598 + MENU + xxx, cargando la ID correcta.

Nota: Una ID incorrecta puede dejar el panel mal seteado. Esto se nota cuando la imagen queda invertida, fuera de escala o desaparece por completo.

Se detectó un procedimiento para reducir la corriente de LEDs en la fuente 40-T12NW2-PWE2LG. Las resistencias involucradas son PR47, PR48, PR49, PR50 y PR51.

Según el contenido técnico, cuatro resistencias son de 15 ohm y una resistencia es de 100 ohm.

Identificar en la placa las resistencias PR47, PR48, PR49, PR50 y PR51.

Realizar la reforma retirando PR47 y PR48, ambas de 15 ohm.

Nota: La modificación es tentativa y queda a evaluación del técnico. Disminuir corriente reduce el brillo del backlight, por lo que cada equipo debe ajustarse según el resultado final.
