TCL L55E5500

Cambiar configuraciones internas sin conocer su funcionamiento puede provocar daños permanentes. Este acceso es de uso técnico.

Entrar en Imagen con el control remoto.

Ubicarse sobre la opción Contraste.

Para ingresar al Menu Fábrica, presionar 9 7 3 5.

Para entrar al Menu Diseño, presionar 1 9 5 0.

Para abrir el Menu Servicio, presionar 9 7 0 5.

Nota: Antes de cambiar cualquier valor conviene registrar los parámetros originales del equipo.

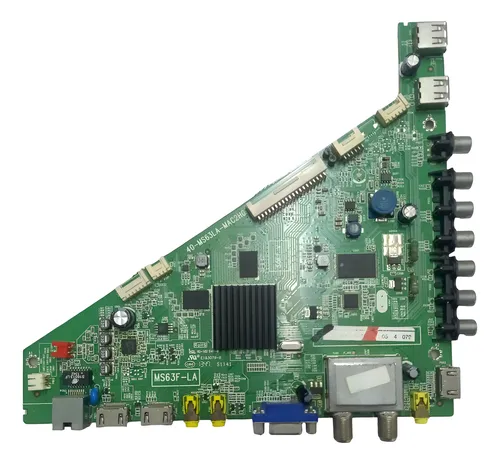

La placa MS63F-LA utiliza el mismo método de acceso sobre la línea de contraste para entrar a los menús internos de fábrica.

Abrir el menú Imagen.

Dejar seleccionado Contraste.

La combinación 9 7 3 5 abre el Menu Fábrica.

La secuencia 1 9 5 0 habilita el Menu Diseño.

La secuencia 9 7 0 5 permite entrar al Menu Servicio.

Nota: Este acceso es útil para diagnóstico, pero un ajuste incorrecto puede dejar la placa mal configurada.

El Project ID define la configuración de panel y marca con la que trabajará la placa. Un seteo erróneo puede dejar el equipo sin imagen, invertido o fuera de escala.

Ingresar al menú de service desde Menú > Imagen, ubicado sobre Contraste, con la secuencia 1 9 5 0.

Entrar en Service Menu > Project ID.

Elegir la posición correcta del Project ID.

Presionar OK y apagar el equipo.

Si por error la TV queda sin imagen, ingresar la secuencia 062598 + MENU + xxx, donde xxx es la ID correcta, por ejemplo 34 o 034.

Nota: Se recomienda anotar la ID actual antes de modificarla para poder volver al estado previo si el panel queda mal configurado.

El modo Warm Up se usa para prueba visual del panel y muestra colores plenos de manera intermitente.

Encender el televisor.

Presionar MENU en el control remoto.

Presionar OK sobre la opción Imagen.

Ubicar el cursor sobre Contraste y presionar 1 9 5 0.

Ingresar al Factory Menu.

Activar Factory Hotkey en ACT.

Bajar hasta WARM UP y dejarlo en ACT.

La pantalla comenzará a mostrar colores en el panel.

Si luego el panel sigue mostrando colores cambiantes con un cartel en el vértice inferior izquierdo, presionar POWER ON/MENU desde el teclado del TV.

Después de eso, desactivar también el Factory Hotkey desde el menú de service.

Nota: Warm Up es un modo de prueba y no un modo de uso normal. Si queda activo, el televisor puede seguir entrando en comportamientos de fábrica.

Este modelo admite señales HDMI 1.4 y HDMI 2.0. Si un dispositivo 4K requiere HDMI 2.0 y la opción está apagada, puede no mostrarse imagen.

Seleccionar la entrada HDMI donde está conectado el dispositivo 4K.

Presionar el botón Quick menu del control remoto.

Buscar la opción HDMI 2.0, que puede figurar como apagada.

Presionar OK hasta dejarla en encendido.

Nota: En el tema también se indicó que, para fallas 4K con DirecTV o Play 4 Pro, conviene usar firmware V084 o superior y verificar este ajuste de HDMI 2.0.

Las lentes 3D activas TCL necesitan un procedimiento de calibración cada vez que se activa la función 3D o cuando se cambia entre funciones de reproducción 3D.

Seleccionar en la TV la función 3D que se va a reproducir.

Colocarse las lentes 3D activas TCL.

Mantener presionado durante 6 segundos el botón ubicado en la parte superior derecha de las lentes.

Esperar el parpadeo y la corrección automática de la imagen.

Nota: El ajuste debe repetirse cada vez que se activa 3D o si se cambia entre distintos modos de reproducción 3D.

En el tema se publicó una advertencia clara: a partir del 30-06-2017 la aplicación de YouTube dejó de ser compatible con este modelo.

También se aclaró que no existe actualización capaz de restaurar el funcionamiento de la app en este televisor, por lo que los archivos publicados quedan solo como material de referencia e investigación.

Nota: Esta limitación no se debe a una falla de reparación clásica del TV, sino a cambios de compatibilidad en la plataforma de YouTube.

Se compartió una respuesta práctica para probar la fuente desconectada de la placa principal.

Ubicar el pin P_ON de la fuente.

Aplicar una resistencia de 1k entre P_ON y los 3V3 de standby.

Como alternativa, también se indicó que se pueden puentear directamente esos puntos para forzar la prueba.

Nota: Este aporte es útil como referencia básica de encendido forzado de la fuente, pero la prueba debe hacerse con criterio técnico y las precauciones correspondientes.
