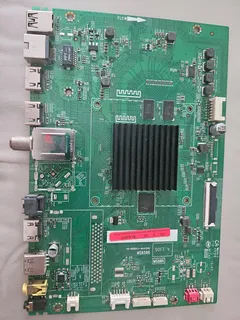

TCL L55P6

Cambiar parámetros internos sin conocer su función puede generar fallas permanentes. Anotar los valores originales antes de modificar cualquier ajuste.

Entrar al menú Imagen usando el control remoto.

Ubicarse sobre la opción Contraste.

Para abrir Menú Fábrica, ingresar la secuencia 9 7 3 5.

Para entrar en Menú Diseño, ingresar la secuencia 1 9 5 0.

Para acceder al Menú Servicio, usar la secuencia 9 7 0 5.

Nota: El punto de partida siempre es el menú de imagen sobre contraste; lo que cambia es la secuencia numérica utilizada para cada nivel de acceso.

Este procedimiento desactiva Factory Hotkey cuando aparece el aviso técnico intermitente en pantalla.

Encender el televisor.

Verificar si el cartel se muestra intermitente en la parte inferior izquierda de la pantalla.

Si no aparece el indicador, el modo service ya está desactivado.

Presionar la tecla RETURN.

Al instante se abrirá el menú de Service.

Presionar la flecha Derecha.

Ubicar el cursor sobre Factory Menu.

Presionar OK para ingresar.

Ir a Factory Hotkey y cambiar el valor a DES con la flecha derecha.

Presionar EXIT para salir y comprobar que el aviso desapareció.

Nota: El parámetro que debe quedar desactivado es Factory Hotkey; eso quita la señal de modo técnico en pantalla.

El Project ID es un parámetro de 3 dígitos que define la marca y el panel con el que funcionará el firmware. En este modelo se informan las ID 025 y 225 para el panel 08-55P6000-LPM001K.

Entrar al Menú de Service desde Menú > Imagen y, sobre Contraste, presionar 1 9 5 0.

Ir a Service Menu > Project ID.

Elegir el Project ID que corresponda al panel instalado.

Presionar OK y apagar el equipo para guardar el cambio.

Antes de modificarlo, anotar la ID actual para poder volver atrás si fuera necesario.

Si por error queda sin imagen, ingresar la secuencia 062598 + MENU + xxx, donde xxx es la ID correcta a cargar.

Nota: Un Project ID incorrecto puede dejar la imagen invertida, fuera de escala o incluso sin imagen. Conviene registrar primero la ID actual.

La comunidad compartió distintos métodos de reducción de corriente en esta familia de fuentes. Los aportes no son idénticos entre sí, por lo que deben tomarse como referencias de taller y verificarse con medición.

Un aporte recomienda seguir el retorno negativo de los LED hasta masa a través de un FET, retirar una o dos resistencias de source a masa y medir con miliamperímetro intercalado en uno de los cables de LED para comprobar la reducción.

Otro técnico indicó que en su caso encontró 6 resistencias a masa: 4 de 15 ohm y 2 de 56 ohm, con un total aproximado de 3,30 ohm, y retiró dos de 15 ohm con buen resultado visual.

Un tercer aporte reportó haber quitado 3 resistencias de 15 ohm y 1 de 56 ohm, quedando con unos 105V, total de 210V para 36 LED, aproximadamente 5,8V por LED con backlight al 100%.

Ese mismo caso informó que con video por HDMI los LED se apagaban, mientras que reproduciendo contenido de YouTube el equipo funcionaba correctamente.

Otro mensaje aportó, textualmente para una fuente escrita como 40-L141H4-PWG1GC, que para bajar corriente se podían retirar las resistencias R623 a R628.

Nota: Los valores y posiciones publicados provienen de experiencias de usuarios sobre la familia L14TW. Conviene medir corriente, tensión y comportamiento real del backlight antes de dejar una modificación definitiva.
