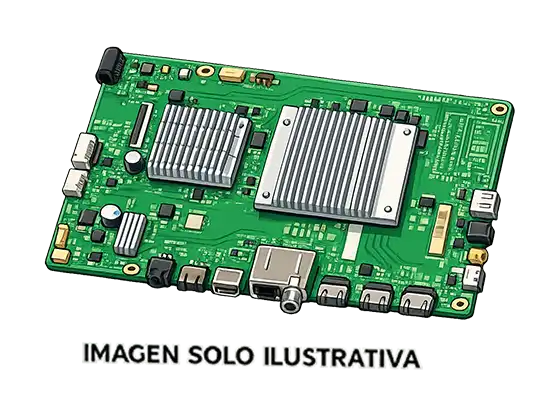

TCL L65P6

Advertencia: modificar parámetros internos sin conocer su función puede provocar fallas permanentes. Este acceso está orientado a técnicos con experiencia en reparación.

Para abrir Menú Fábrica, entrar en Imagen, ubicarse sobre Contraste y marcar 9 → 7 → 3 → 5.

Para ingresar al Menú Diseño, entrar en Imagen, dejar seleccionado Contraste y presionar 1 → 9 → 5 → 0.

Para acceder al Menú Servicio, entrar en Imagen, posicionarse en Contraste y ejecutar la secuencia 9 → 7 → 0 → 5.

Nota: Antes de cambiar valores, conviene anotar la configuración original para poder volver atrás si el TV presenta fallas de imagen o funcionamiento.

Este procedimiento sirve para desactivar el aviso técnico que puede aparecer parpadeando en la esquina inferior izquierda de la pantalla.

Encender el televisor.

Comprobar si aparece el cartel intermitente en la parte inferior izquierda; si no aparece, el modo service ya está desactivado.

Presionar la tecla RETURN.

En ese momento se abrirá el menú de service.

Presionar la flecha Derecha.

Mover el cursor hasta la opción Factory Menu.

Presionar OK.

Ubicarse en la opción Factory Hotkey.

Presionar flecha Derecha hasta dejar Factory Hotkey en DES.

Presionar EXIT para salir del menú.

Nota: Al dejar Factory Hotkey en DES, el equipo sale del modo técnico y deja de mostrar el aviso en pantalla.

El Project ID es un valor de tres dígitos que determina con qué marca y con qué panel va a trabajar el firmware instalado en la TV.

Este parámetro depende del modelo y del panel montado. Una mainboard puede adaptarse a otro equipo si se le carga el Project ID correcto; si el seteo no coincide, la imagen puede quedar invertida, fuera de escala o directamente desaparecer.

Para este modelo se informan los siguientes IDs: 026 y 226 para el panel 08-65P6000-LPM001I, y 312 para el panel 08-65P6000-LPM004D.

Ingresar al menú de service desde Menú > Imagen, ubicándose sobre Contraste y presionando 1 → 9 → 5 → 0.

Entrar en Service Menu > Project ID.

Seleccionar el ID que corresponda al panel instalado en el equipo.

Presionar OK y apagar el televisor.

Si por error se elige una ID incorrecta y el equipo queda sin imagen, ingresar con el control remoto la secuencia 062598 + MENU + xxx, donde xxx es la ID correcta.

Nota: Antes de modificar el Project ID, conviene anotar el valor original. Un ajuste equivocado puede dejar el TV sin imagen aunque la placa esté funcionando.

La fuente 40-L141H4-PWG1CG / 40-L141W4-PWC1CG utiliza el controlador OZ9976AGN, un driver de retroiluminación que regula la corriente LED por medio de un lazo de retroalimentación.

La corriente se determina a partir de resistencias de sensado. Si aumenta la impedancia en esa red, baja la corriente de los LEDs y también disminuyen el brillo y el consumo del backlight.

Identificar en la placa las resistencias asociadas al pin ISEN del OZ9976AGN: R623, R624, R625, R626 de 15Ω, y R627, R628 de 56Ω.

Para reducir la corriente suministrada a las tiras LED, retirar las resistencias R623 y R624 de 15Ω.

Luego de la modificación, medir la corriente de salida para verificar que el ajuste sea adecuado para el equipo.

Confirmar que la reducción no sea excesiva y que el nivel de brillo resultante siga siendo aceptable.

Verificar también que la disipación del OZ9976AGN permanezca dentro de márgenes seguros de funcionamiento.

Nota: Esta modificación es tentativa y queda a criterio del técnico. Bajar corriente extiende la vida útil del backlight, pero también reduce el brillo del panel.
