TCL L65P8M

Descargas TCL L65P8M: firmware USB, diagramas, manual service y datos de memoria eMMC

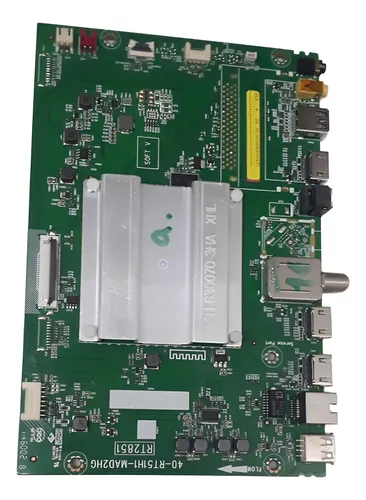

Marca: TCL Modelo: L65P8M Placa: 40-RT51H1-MAD2HG Chasis: RT51HB-LA / RT2851
TCL L65P8M
Descarga disponible a miembros con suscripcion activa.
DESCARGAS DISPONIBLES
Firmware, diagramas, manual service y memorias
  • Firmware — Actualización normal USB Android 9 para TCL L65P8M
  • Firmware — Actualización normal USB Android 11 para TCL L65P8M
  • Firmware — Instalación forzada por USB Android 9 para TCL L65P8M
  • Firmware — Instalación forzada por USB Android 11 para TCL L65P8M
  • Diagrama de MainBoard — 40-RT51H1-MAD2HG
  • Diagrama de chasis — RT51HB-LA 50UHD
  • Diagrama de chasis — RT51HB-LA 55UHD
  • Diagrama de chasis — RT51HB-LA 65UHD
  • Diagrama de PowerBoard — 40-T12NW2-PWE2LG
  • Diagrama de PowerBoard — 40-L141W4-PWC1CG
  • Diagrama de PowerBoard — 01-L141H4-PWB
  • Diagrama de PowerBoard — 40-L141H4-PWG1CG
  • Manual Service — TCL L65P8M
  • Datos de Memoria / DUMP — RT51HB-LA / 40-RT51H1-MAD2HG (RT809H)
  • Datos de Memoria / DUMP — RT51HB-LA / 40-RT51H1-MAD2HG (AU6438BS parte 1)
  • Datos de Memoria / DUMP — RT51HB-LA / 40-RT51H1-MAD2HG (AU6438BS parte 2)
Información técnica
Información técnica TCL L65P8M
Datos técnicos y documentación detectada
Info detallada

Info detallada

Ficha
Empresa / Marca
TCL
L65P8M
Modelo
L65P8M
Chasis
RT51HB-LA (RT2851)
Control remoto
RC802V / RC802N
Project ID
94 · Panel 08-65D6000-LPM003B
Project ID
188 · Panel 08-65D6000-LPM005D
Modelo compatible
TCL L65P8M / RCA X65ANDTV / HITACHI CDH-LE654KSMART20
Placas y conectividad
MainBoard
40-RT51H1-MAD2HG
PowerBoard
40-T12NW2-PWE2LG
PowerBoard
40-L141W4-PWC1CG
Wifi
07-MT7638-MA0G
Panel Display
SAMSUNG LSC650FN04-3/4 CELL · 08-65D6000-LPM003B
Panel Display
TCL LVU650NDEL CD9W06 V15 · 08-65D6000-LPM005D
T-CON
ST6451D02-A-C-2
MainChip / SoC
REALTEK RTD2851
Tipo de memoria
eMMC
Manual de Usuario
Sin Info: por el momento

Documentación técnica

Manual Service — TCL L65P8M
Sin Info: por el momento
Descargas: No especificadas Descarga disponible a miembros con suscripcion activa
Diagrama — MainBoard 40-RT51H1-MAD2HG
40-RT51H1-MAD2HG
1.39 MiB Descargado 549 veces Descarga disponible a miembros con suscripcion activa
Diagrama de chasis — RT51HB-LA 50UHD
Chasis_RT51HB-LA_50UHD
4.58 MiB Descargado 992 veces Descarga disponible a miembros con suscripcion activa
Diagrama de chasis — RT51HB-LA 55UHD
Chasis_RT51HB-LA_55UHD
4.21 MiB Descargado 59 veces Descarga disponible a miembros con suscripcion activa
Diagrama de chasis — RT51HB-LA 65UHD
Chasis_RT51HB-LA_65UHD
4.54 MiB Descargado 280 veces Descarga disponible a miembros con suscripcion activa
Diagrama — PowerBoard 40-T12NW2-PWE2LG
40-T12NW-PWA2LG
137.52 KiB Descargado 388 veces Descarga disponible a miembros con suscripcion activa
Diagrama — PowerBoard 40-L141W4-PWC1CG
40-L141W4-PWC1CG
514.01 KiB Descargado 87 veces Descarga disponible a miembros con suscripcion activa
Diagrama — PowerBoard 01-L141H4-PWB
01-L141H4-PWB
609.06 KiB Descargado 887 veces Descarga disponible a miembros con suscripcion activa
Diagrama — PowerBoard 40-L141H4-PWG1CG
40-L141H4-PWG1CG
110.72 KiB Descargado 1317 veces Descarga disponible a miembros con suscripcion activa
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — RT51HB-LA / TCL L65P8M (Actualización + Forzado)

Actualización de firmware por USB

TCL L65P8M — Actualización de firmware por USB (Android 9 / Android 11)

Actualización local desde menú de usuario
Instrucciones

Instrucciones de actualización normal con pendrive

  • Descargar el firmware correspondiente y conservar el archivo en formato .zip, sin descomprimirlo.
  • Copiar el archivo descargado al pendrive, dejando visible la extensión .zip.
  • Conectar el USB en el televisor y entrar en Menú > Configuración > Preferencias del dispositivo > Acerca de > Actualización del sistema.
  • Elegir Actualización local para que el equipo tome el archivo desde el pendrive.
  • Confirmar el proceso y esperar hasta que la instalación finalice completamente.
  • Esta actualización conserva las aplicaciones instaladas y los archivos personales del usuario.

Este método sirve para actualizar el software desde el menú del equipo cuando el sistema todavía permite acceder a la interfaz normal.

  • V8-R851T02-LF1V660.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
  • V8-R851T02-LF1V728.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
Firmware forzado por USB

TCL L65P8M — Instalación forzada de firmware por USB (Android 9 / Android 11)

Carga forzada mediante archivo update.img
Instrucciones

Guía de instalación forzada con pendrive

  • Descargar el paquete del firmware y descomprimirlo antes de iniciar el procedimiento.
  • Copiar al pendrive el archivo update.img obtenido tras la extracción.
  • Conectar el pendrive al puerto USB del televisor.
  • Desenchufar el TV de la red eléctrica y esperar aproximadamente 30 segundos.
  • Mantener apretado el botón de encendido del televisor mientras se vuelve a conectar a la energía.
  • Cuando el LED frontal empiece a parpadear, soltar el botón de encendido.
  • El televisor debe entrar en modo de descarga y comenzar automáticamente la instalación del software.
  • No interrumpir la alimentación durante el proceso y, al finalizar, completar la configuración inicial del equipo.

Este método se usa cuando el TV necesita una reinstalación más profunda desde USB. Cortar la energía en mitad de la carga puede dejar el sistema inutilizable.

  • R851T02_Update9.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
  • R851T02_Update11.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
Dump memoria
Datos de Memoria / DUMP — TCL L65P8M
Archivos eMMC para regrabación con RT809H y AU6438BS sobre la plataforma RT51HB-LA / RT2851.
DUMP eMMC RT51HB-LA RT2851

Archivos de memoria — TCL L65P8M

Descargas detectadas para memoria eMMC y recuperación de mainboard. Descarga disponible a miembros con suscripcion activa.

ARCHIVOS DISPONIBLES
RT51HB-LA_EMMC_RT809H.rar
Tamaño: 1.44 GiB
Descargado 57 veces
Descarga disponible a miembros con suscripcion activa
RT51HB-LA_EMMC_AU6438BS.part1.rar
Tamaño: 2 GiB
Descargado 15 veces
Descarga disponible a miembros con suscripcion activa
RT51HB-LA_EMMC_AU6438BS.part2.rar
Tamaño: 1.63 GiB
Descargado 16 veces
Descarga disponible a miembros con suscripcion activa

Instrucciones de regrabación — TCL L65P8M

PROCEDIMIENTO
Si vas a usar la versión para AU6438BS, descargar todas las partes del archivo comprimido antes de extraerlo.
Guardar los archivos del conjunto en la misma carpeta para que el descompresor pueda reconstruir el paquete completo.
Utilizar WINRAR para abrir el paquete comprimido de memoria.
Seleccionar el primer archivo del conjunto y ejecutar la opción extraer aquí para obtener la imagen final.
La conexión PinOut figura como contenido técnico disponible para esta plataforma, pero sin instrucciones de paso por el momento.
NOTA TÉCNICA

Nota: En TCL L65P8M, un dump es una imagen de memoria; su objetivo es devolver al chip un contenido correcto. Sirve para reparar fallas de firmware: reinicios, congelamientos, logo trabado. No repara fallas físicas como panel, backlight o fuente.

Soporte y aportes — TCL L65P8M
Menú Service • Reset • Cambio de marca/logo • Backlight
Service Reset Logo Backlight L141W Backlight T12NW

Menú Service / Modo Fábrica — TCL L65P8M

Modificar opciones internas sin conocer la función de cada parámetro puede causar daños permanentes. Registrar los valores originales antes de hacer cambios.

Entrar en MENU / CONFIGURACION usando el botón de engranaje del control remoto.
Ir a IMAGEN > AJUSTES AVANZADOS > AJUSTES DE BRILLO.
Ubicarse sobre la opción Contraste antes de ingresar la secuencia deseada.
Para abrir el Menú Principal, presionar 1 9 5 0.
Para ingresar al Menú Fábrica, usar la secuencia 9 7 3 5.
Para acceder al Menú Servicio, digitar 9 7 0 5.

Nota: Este acceso corresponde a la plataforma RT51HB-LA / RT2851 y se usa para diagnóstico, ajustes de fábrica y configuración avanzada.

Reset / Restaurar a valores de fábrica — TCL L65P8M

El restablecimiento borra la configuración del usuario y devuelve el equipo a un estado similar al de salida de fábrica.

Abrir el MENU con el botón de engranaje del control remoto.
Entrar en MAS AJUSTES > PREFERENCIAS DEL DISPOSITIVO > RECUPERAR.
Seleccionar RESTABLECER ESTADO DE FABRICA y luego BORRAR TODO.
Ingresar el PIN 1234 y confirmar con ACEPTAR.
Esperar el reinicio del televisor y completar nuevamente la configuración inicial del sistema.

Nota: Este procedimiento elimina los datos del usuario y puede ser útil cuando el sistema presenta errores de configuración o funcionamiento general.

Backlight: bajar corriente a LEDs — 40-L141W4-PWC1CG / 40-L141H4-PWG1CG

Procedimiento técnico basado en el driver OZ9976AGN para reducir la corriente del backlight mediante el circuito de sensado.

Identificar las resistencias del lazo de sensado conectadas al pin ISEN: R623, R624, R625, R626, R627 y R628.
Verificar los valores reportados: R623 y R624 de 15Ω, R625 y R626 de 15Ω, R627 y R628 de 56Ω.
Para reducir la corriente de LED, retirar las resistencias R623 y R624 de 15Ω.
Luego de la reforma, medir la corriente de salida y comprobar que la disipación del controlador siga dentro de márgenes seguros.
Confirmar que el nivel de brillo resultante sea aceptable para el uso del equipo y no comprometa la estabilidad del sistema.

Nota: Esta modificación es tentativa y queda sujeta a la evaluación del técnico. Reducir corriente mejora exigencia sobre LEDs, pero también baja el brillo del backlight.

Backlight: bajar corriente a LEDs — 40-T12NW2-PWE2LG

Variante de reducción de corriente aplicada sobre la powerboard T12NW, usando el banco de resistencias PR del circuito de retroiluminación.

Localizar las resistencias que fijan la corriente del backlight: PR47, PR48, PR49, PR50 y PR51.
Tomar como referencia que hay cuatro resistencias de 15 ohm y una de 100 ohm.
La reforma propuesta consiste en retirar PR47 y PR48, ambas de 15 ohm.
Después de la modificación, revisar el brillo final del panel y validar que el nivel de corriente siga siendo adecuado para el equipo.

Nota: La reforma es orientativa. Cada televisor debe evaluarse en forma individual para no dejar el backlight demasiado bajo ni comprometer la imagen.
