TCL LCD-32M100

Cambiar parámetros internos sin saber su función puede alterar el funcionamiento normal del televisor.

Abrir el menú Imagen con el control remoto.

Ubicarse sobre el ajuste Contraste.

Ingresar la secuencia 9 → 7 → 3 → 5 para abrir el Menú Fábrica.

Nota: Antes de modificar valores, conviene registrar la configuración original del equipo.

Este acceso usa la misma ruta de imagen, pero requiere una combinación distinta para entrar al apartado de diseño.

Ingresar a la sección Imagen del televisor.

Seleccionar la opción Contraste como punto de entrada.

Marcar 1 → 9 → 5 → 0 para ingresar al Menú Diseño.

Nota: La secuencia debe respetarse exactamente para que el acceso funcione correctamente.

El menú de servicio está orientado a diagnóstico y reparación, por lo que su uso queda reservado para trabajos técnicos.

Entrar en Imagen desde el control remoto.

Dejar seleccionada la opción Contraste.

Digitar 9 → 7 → 0 → 5 para abrir el Menú Servicio.

Nota: Cambiar ajustes sin respaldo previo puede dejar el TV mal configurado.

Si el equipo está bloqueado o se olvidó el código, se publicó una clave maestra para restablecer el acceso.

Ir al menú del televisor y entrar en Bloqueo.

Ingresar la súper contraseña 0812.

Con ese ingreso se anula cualquier código existente y el código personal vuelve al valor predeterminado 0000.

Nota: Este dato fue compartido como solución para equipos bloqueados por software.

Se reportó una falla de software donde al cambiar de canal aparece el mensaje canal bloqueado.

Entrar al menú Bloqueo e ingresar la contraseña.

Abrir el apartado Clasificación digital.

Ingresar en Clasif. por contenido.

Cambiar el ajuste a Drogas o a cualquier opción que no sea Des.

Nota: Este procedimiento fue publicado como solución para una falla de soft específica de este modelo.

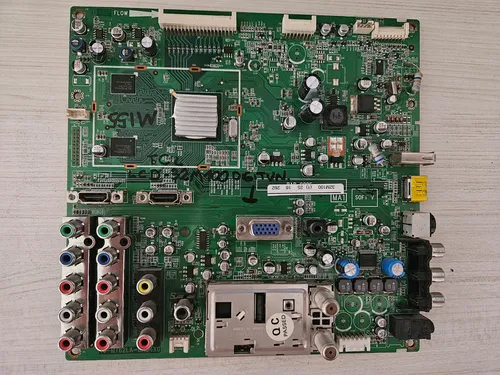

Valores de referencia publicados para diagnóstico de tensiones en la mainboard MT62B-LA.

U1: LD1117S25 (2.5V) · U2: LD1117S-ADJ (1.2V) · U4: LD1117S50 (5.0V NC)

U5: LD1117S-ADJ (7.5V - 9.0V) · U6: LD1117S25 (2.5V) · U7: LD1117S-ADJ (1.2V)

U8: LD1117S33 (3.3V NC) · U9: LD1117S33 (3.3V) · U10: LD1117S33 (3.3V)

U20: MP1482 (1.8V en C62+) · U21: MP1482 (1.0V en C76+)

U31: AIC1084 (3.3V) · U34: RT9166-12 (1.2V NC) · C74+: 5.0V

Nota: Se aclara que distintos modelos pueden presentar configuraciones DC/DC diferentes.

Se publicaron los circuitos integrados donde se almacena información clave para el funcionamiento del TV.

U3: WT6703F (Microcontrolador MCU SW)

U14: M24P64 (Flash MAIN SW)

U24: 24C16 (EEPROM HDMI HDCP KEY)

U26: 24C02 (EEPROM HDMI3 EDID) · U27: 24C02 (EEPROM HDMI1 EDID)

U28: 24C02 (EEPROM HDMI2 EDID) · U29: 24C02 (EEPROM VGA EDID)

Nota: También se menciona que EDID corresponde a Extended Display Identification Data y HDCP a High-bandwidth Digital Content Protection.

Se publicó un aporte indicando que, para casos de imagen doble o solarizada, el método de corte de pistas da buen resultado según la referencia citada por el usuario.

Nota: En el texto compartido no se incluyeron los pasos del procedimiento, solo la referencia al aporte técnico.
