TCL LED32B2600

Descargas TCL LED32B2600: diagramas, manuales, dump SPI y documentación técnica

Marca: TCL Modelo: LED32B2600 Placa: 40-MS1306-MAB2LG Chasis: MS306D-LA
TCL LED32B2600
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Diagramas, manuales y datos de memoria
  • Manual Service / Diagrama — TCL LED32B2600
  • Diagrama — 40-MS1306-MAB2LG
  • Diagrama — LED23E4200 / MS306D-LA
  • Diagrama — LED24T3540 / MS306D-LA
  • Diagrama — LED28B2500 / MS306D-LA
  • Diagrama — LED32B2600 / MS306D-LA
  • Diagrama — LED32T3520 / MS306D-LA
  • Diagrama — IPE06R11D
  • Manual de Usuario — TCL LED32B2600
  • Manual Service — TCL LED32B2600
  • Dump de SPI — TCL LED32B2600
Información técnica
Información técnica TCL LED32B2600
Datos técnicos y documentación detectada
Info detallada

Info detallada

Ficha
Empresa / Marca
TCL
LED32B2600
Modelo
LED32B2600 - L32B2600
Chasis
MS306D-LA
Matriz
Sin Info: por el momento
Control remoto
RC210
Placas y conectividad
MainBoard
40-MS1306-MAB2LG
PowerBoard
IPE06R11D / IPE06R41
PCB PowerBoard
81-PBE032-G03

Documentación técnica

Manual de Usuario — TCL LED32B2600
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Manual Service — TCL LED32B2600
Service_Manual_LED32B2600-MS306D
886.33 KiB Descargado 58 veces Descarga VIP
Diagrama — 40-MS1306-MAB2LG
40-MS1306-MAB2LG
715.83 KiB Descargado 2277 veces Descarga VIP
Diagrama — LED23E4200 / MS306D-LA
LED23E4200-MS306D-LA
829.17 KiB Descargado 293 veces Descarga VIP
Diagrama — LED24T3540 / MS306D-LA
LED24T3540-MS306D-LA
3.77 MiB Descargado 278 veces Descarga VIP
Diagrama — LED28B2500 / MS306D-LA
LED28B2500_MS306D-LA
3.36 MiB Descargado 378 veces Descarga VIP
Diagrama — LED32B2600 / MS306D-LA
LED32B2600-MS306D-LA
886.33 KiB Descargado 329 veces Descarga VIP
Diagrama — LED32T3520 / MS306D-LA
LED32T3520-MS306D-LA
3.58 MiB Descargado 430 veces Descarga VIP
Diagrama — IPE06R11D
IPE06R11D
237.46 KiB Descargado 145 veces Descarga VIP
Dump de SPI — TCL LED32B2600
led32b2600 probada ok
2.8 MiB Descargado 118 veces Descarga VIP
Nota: modificar parámetros internos sin conocimiento técnico puede provocar daños permanentes o dejar la imagen incorrecta.
Dump memoria
Datos de Memoria / DUMP — TCL LED32B2600
Archivo SPI probado para regrabación de memoria en la mainboard 40-MS1306-MAB2LG.
DUMP SPI MS306D-LA LED32B2600

Archivos de memoria — TCL LED32B2600

Archivo de memoria SPI aportado como probado para esta plataforma.

ARCHIVOS DISPONIBLES
led32b2600 probada ok.rar
Tamaño: 2.8 MiB
Descargado 118 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de regrabación — TCL LED32B2600

PROCEDIMIENTO
Sin Info: por el momento. No se publicaron pasos concretos de lectura, escritura o puntos de conexión para esta SPI.
NOTA TÉCNICA

Nota: En TCL LED32B2600, el dump sirve para resolver bootloop o bloqueos por corrupción, porque reescribe la base del sistema. Es una herramienta de recuperación de bajo nivel: actúa sobre el almacenamiento, no sobre ajustes del usuario.

Soporte y aportes — TCL LED32B2600
Menú Service • Audio • MainBoard • PowerBoard • Aportes
Service Audio MainBoard PowerBoard Aporte

Menú Service / Modo Servicio / Modo Fábrica — TCL LED32B2600

Entrar y cambiar parámetros del menú de servicio sin entender su función puede causar daños permanentes en el televisor.

Entrar al menú Imagen con el control remoto.
Ubicarse sobre la opción Contraste.
Para abrir Menú Fábrica, ingresar la secuencia 9 7 3 5.
Para entrar a Menú Diseño, presionar 1 9 5 0.
Para acceder al Menú Servicio, usar la secuencia 9 7 0 5.

Nota: En este modelo se publicó el acceso al menú técnico, pero no se detallaron procedimientos concretos de reset, firmware o configuración de panel.

Informe técnico: se entrecorta el sonido / sin audio — TCL LED32B2600

Se publicó un informe base para la falla de audio donde el sonido se corta, queda en mute al rato o desaparece por completo.

Levantar el capacitor C602 = 1uF.
Si no recupera el audio, reemplazar Q602 = BT3904 y Q601 = BT3906.
Estos componentes pertenecen a la etapa de MUTE.

Nota: Se confirmó en una respuesta posterior que el TV puede quedar funcionando sin el capacitor C602, aunque el circuito de mute también interviene para evitar ruidos en encendido y cambios de función.

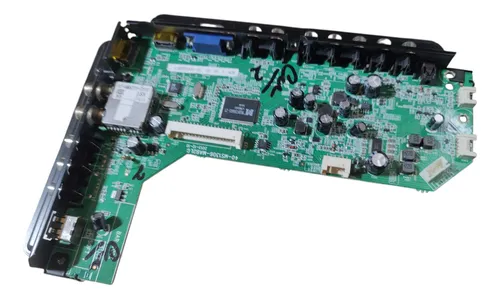

Información técnica de MainBoard — MS306D-LA / 40-MS1306-MAB2LG

Se detectó una entrada técnica específica para la mainboard utilizada en este modelo y en otros equipos de la misma familia.

Chasis detectados para la placa: MS306C-LA y MS306D-LA.
Modelo / PCB de la mainboard: 40-MS1306-MAB2LG.
Existen varios diagramas publicados para equipos que usan esta misma plataforma.

Nota: Esta referencia es útil para diagnóstico cruzado entre modelos que comparten la misma mainboard y fallas similares en audio.

Información técnica de PowerBoard — IPE06R11D / IPE06R41

También se publicó una entrada técnica para la fuente utilizada en este televisor.

Modelo de fuente detectado: IPE06R11D / IPE06R41.
PCB de power board: 81-PBE032-G03.
Se detectó un diagrama específico para esta fuente.

Nota: Esta información sirve como apoyo para identificar la etapa de fuente y consultar el esquema correcto durante el servicio técnico.

Aportes técnicos sobre la falla de audio — MS306D-LA

La comunidad dejó varios aportes útiles para diagnóstico cuando hay audio por auriculares pero no en parlantes, o cuando el sonido vuelve con ruido.

Se reportó recuperación total del audio reemplazando el integrado TPA3113D2.
Otro aporte indicó que TPA3113D2 y RT9108NB son reemplazo directo.
Varios casos apuntaron a R621 de 10 ohm abierta y C630 de 1uF con fugas o en corto.
También se mencionó revisar C622 (220uF/35V), y en algunos casos C601 y C607 para eliminar ruidos en parlantes.
Un aporte adicional reportó mejora cambiando D601 junto con C602.
Como solución alternativa de taller, se compartió el uso de un módulo de audio de 10W alimentado con 12V tomando señal desde la entrada del IC.

Nota: La sección de audio de esta plataforma aparece como crítica en múltiples reparaciones. Conviene revisar primero la red de mute, luego la alimentación del IC de audio y por último el integrado de salida.
