TEDGE TE32HS9

Descargas TEDGE TE32HS9: firmware USB, diagramas, manuales, dump eMMC e instructivos técnicos (PDF/ZIP/RAR)

Marca: TEDGE Modelo: TE32HS9 Placas: RSAG7.820.8327 / RSAG7.820.9245 / RSAG7.820.9849 Chasis: MT5659AUHT
TEDGE TE32HS9
Descarga disponible a miembros con suscripcion activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y memorias
  • Firmware — Actualización por USB TEDGE TE32HS9 (Versión K0625)
  • Firmware — Instalación forzada por USB TEDGE TE32HS9 (Upgrade)
  • Firmware — Actualización por USB RSAG7.820.8327 (Versión J0425)
  • Firmware — Actualización por USB RSAG7.820.8327 (Versión J0114)
  • Firmware — Actualización por USB RSAG7.820.8327 (Versión K0108)
  • Firmware — Actualización por USB RSAG7.820.8327 (Versión K0625)
  • Firmware — Instalación forzada por USB RSAG7.820.8327 (Upgrade)
  • Firmware — Actualización por USB RSAG7.820.9245 (Versión J0425)
  • Firmware — Actualización por USB RSAG7.820.9245 (Versión J0114)
  • Firmware — Actualización por USB RSAG7.820.9245 (Versión K0108)
  • Firmware — Actualización por USB RSAG7.820.9245 (Versión K0625)
  • Firmware — Instalación forzada por USB RSAG7.820.9245 (Upgrade)
  • Firmware — Actualización por USB RSAG7.820.9849 (Versión J0425)
  • Firmware — Actualización por USB RSAG7.820.9849 (Versión J0114)
  • Firmware — Actualización por USB RSAG7.820.9849 (Versión K0108)
  • Firmware — Actualización por USB RSAG7.820.9849 (Versión K0625)
  • Firmware — Instalación forzada por USB RSAG7.820.9849 (Upgrade)
  • Diagrama de MainBoard — RSAG7.820.8327
  • Lista de Componentes — RSAG7.820.8327
  • Diagrama de MainBoard — RSAG7.820.9245
  • Lista de Componentes — RSAG7.820.9245
  • Diagrama de MainBoard — RSAG7.820.9849
  • Lista de Componentes — RSAG7.820.9849
  • Manual de Usuario — TEDGE TE32HS9
  • Manual Service — TEDGE TE32HS9
  • Manual Service — MT5659AUHT 32HD / RSAG7.820.8327
  • Manual Service — MT5659AUHT 43FHD / RSAG7.820.8327
  • Manual Service — MT5659AUHT HD-FHD / RSAG7.820.9245
  • Manual Service — MT5659AUHT 32HD / RSAG7.820.9849
  • Manual Service — MT5659AUHT 43FHD / RSAG7.820.9849
  • Datos de Memoria / DUMP — TEDGE TE32HS9 (32HD eMMC)
  • Datos de Memoria / DUMP — RSAG7.820.9849 (32HD eMMC)
Información técnica
Información técnica TEDGE TE32HS9
Datos técnicos y documentación oficial
Info detallada

Info detallada

Ficha
Empresa / Marca
TEDGE
TE32HS9
Modelo
TE32HS9
Chasis
MT5659AUHT
Matriz
HISENSE
Control remoto
EN2H27
Modelo compatible
NOBLEX DJ32X5000 · PHILCO PLD32HS9A1 · SANYO LCE32SH9500 · SANSEI TDS2032HIA · TEDGE TE32HS9
Placas y conectividad

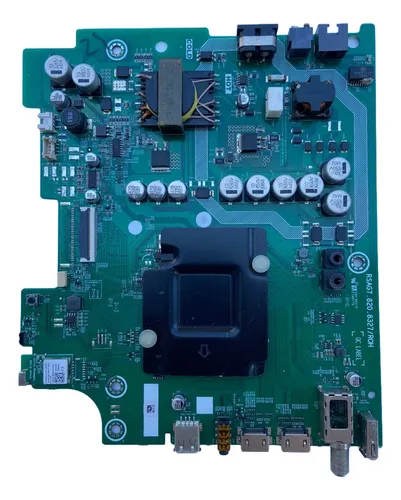

MainBoard + PowerBoard
RSAG7.820.8327
MainBoard + PowerBoard
RSAG7.820.9245
MainBoard + PowerBoard
RSAG7.820.9849
Panel Display
HISENSE JHD315N1H81 · CSOT ST315A05-8 CELL · 1366×768 HD · 60Hz · LVDS (1 ch, 8-bit) · LVDS-30P1C8B-015C · 12V / 250mA
MainChip / SoC
MEDIATEK MT5659

Documentación técnica

Manual de Usuario — TEDGE TE32HS9
Manual_Usuario_TE32HS9
2.63 MiB Descargado 0 veces Descarga VIP
Manual Service — TEDGE TE32HS9
Manual_Service_TE32HS9
Descargas: No especificadas Descarga VIP
Diagrama — RSAG7.820.8327
RSAG7.820.8327
275.79 KiB Descargado 1006 veces Descarga VIP
Lista de Componentes — RSAG7.820.8327
Lista_Componentes.8327
948.75 KiB Descargado 150 veces Descarga VIP
Manual Service — MT5659AUHT 32HD / RSAG7.820.8327
MT5659AUHT_32HD_8327
4.55 MiB Descargado 313 veces Descarga VIP
Manual Service — MT5659AUHT 43FHD / RSAG7.820.8327
MT5659AUHT_43FHD_8327
4.55 MiB Descargado 242 veces Descarga VIP
Diagrama — RSAG7.820.9245
RSAG7.820.9245
275.79 KiB Descargado 780 veces Descarga VIP
Lista de Componentes — RSAG7.820.9245
Lista_Componentes.9245
951.44 KiB Descargado 110 veces Descarga VIP
Manual Service — MT5659AUHT HD-FHD / RSAG7.820.9245
MT5659AUHT_HD-FHD_9245
4.55 MiB Descargado 252 veces Descarga VIP
Diagrama — RSAG7.820.9849
RSAG7.820.9849
275.79 KiB Descargado 1291 veces Descarga VIP
Lista de Componentes — RSAG7.820.9849
Lista_Componentes.9849
949.93 KiB Descargado 147 veces Descarga VIP
Manual Service — MT5659AUHT 32HD / RSAG7.820.9849
MT5659AUHT_32HD_9849
4.55 MiB Descargado 877 veces Descarga VIP
Manual Service — MT5659AUHT 43FHD / RSAG7.820.9849
MT5659AUHT_43FHD_9849
4.55 MiB Descargado 812 veces Descarga VIP
Nota: en este modelo hay tres variantes de placa detectadas. Antes de cargar firmware o documentación técnica, verificar la placa real instalada en el equipo.

Firmware por USB — MT5659AUHT / TEDGE TE32HS9 (RSAG7.820.8327, 9245 y 9849)

Actualización de firmware por USB

TEDGE TE32HS9 — Actualización de Firmware por USB

Carga normal desde ajustes del televisor
Instrucciones

Instrucciones de instalación con pendrive

  • Descomprimir el archivo descargado hasta obtener el paquete usb_SN1800.pkg.
  • Copiar el archivo usb_SN1800.pkg al pendrive y comprobar que no exista otro archivo .pkg.
  • Insertar el pendrive en un puerto USB 2.0 del televisor.
  • Entrar a Ajustes → Acerca TV → Actualización de sistema → Actualizar desde USB.
  • Confirmar en Reiniciar para iniciar la carga y esperar a que finalice sin interrumpir la energía.

Antes de actualizar, verificar la placa real del equipo. En este modelo se detectaron variantes RSAG7.820.8327, RSAG7.820.9245 y RSAG7.820.9849.

  • MT5659_N1800_HD-FHD_K0625.zip (TEDGE TE32HS9) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
  • MT5659AUHT_HD-FHD_J0425.zip (439.02 MiB) (Descargado 304 veces)
    Descarga disponible a miembros con suscripcion activa
  • MT5659AUHT_HD-FHD_J0114.zip (439.02 MiB) (Descargado 216 veces)
    Descarga disponible a miembros con suscripcion activa
  • MT5659AUHT_HD-FHD_K0108.zip (446.74 MiB) (Descargado 517 veces)
    Descarga disponible a miembros con suscripcion activa
  • MT5659_N1800_HD-FHD_K0625.zip (447.11 MiB) (Descargado 1384 veces)
    Descarga disponible a miembros con suscripcion activa
  • MT5659AUHT_HD-FHD_J0425.zip (RSAG7.820.9245) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
  • MT5659AUHT_HD-FHD_J0114.zip (RSAG7.820.9245) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
  • MT5659AUHT_HD-FHD_K0108.zip (RSAG7.820.9245) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
  • MT5659_N1800_HD-FHD_K0625.zip (RSAG7.820.9245) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
  • MT5659AUHT_HD-FHD_J0425.zip (RSAG7.820.9849) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
  • MT5659AUHT_HD-FHD_J0114.zip (RSAG7.820.9849) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
  • MT5659AUHT_HD-FHD_K0108.zip (RSAG7.820.9849) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
  • MT5659_N1800_HD-FHD_K0625.zip (RSAG7.820.9849) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
Firmware forzado por USB

TEDGE TE32HS9 — Instalación Forzada de Firmware por USB

Recuperación por arranque forzado con pendrive
Instrucciones

Guía de instalación forzada con pendrive

  • Descomprimir el archivo descargado hasta obtener el paquete usb_SN1800.pkg.
  • Copiar usb_SN1800.pkg en la raíz del pendrive y comprobar que no haya otros archivos en la unidad.
  • Conectar la memoria USB en un puerto USB 2.0 del televisor.
  • Desenchufar el TV, esperar 10 segundos y mantener presionada la tecla de encendido del control remoto.
  • Volver a enchufar el equipo, presionar la tecla de encendido del televisor y soltar el control remoto cuando aparezca la instalación en pantalla.

La instalación forzada es útil cuando el TV no entra al sistema normalmente. No cortar energía ni retirar el pendrive durante el proceso.

  • MT5659AUHT_HD-FHD_Upgrade.zip (TEDGE TE32HS9) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
  • MT5659AUHT_HD-FHD_Upgrade.zip (439.02 MiB) (Descargado 3482 veces)
    Descarga disponible a miembros con suscripcion activa
  • MT5659AUHT_HD-FHD_Upgrade.zip (RSAG7.820.9245) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
  • MT5659AUHT_HD-FHD_Upgrade.zip (RSAG7.820.9849) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
Dump memoria
Datos de Memoria / DUMP — TEDGE TE32HS9
Archivo de memoria eMMC para recuperación de software en la variante 32HD de este modelo.
DUMP eMMC 32HD TE32HS9

Archivos de memoria — TEDGE TE32HS9

Descarga disponible a miembros con suscripcion activa para reprogramación de memoria eMMC del equipo.

ARCHIVOS DISPONIBLES
Imagen eMMC — TEDGE TE32HS9 (32HD)
Archivo: MT5659AUHT_32HD_EMMC.zip
Descargas: No especificadas
Descarga disponible a miembros con suscripcion activa

Instrucciones de conexión eMMC (PinOut) — TEDGE TE32HS9

PROCEDIMIENTO
Retirar la placa main del televisor antes de iniciar el trabajo.
Unir los pines del cristal Z1 a GND.
Conectar GND del programador a GND de la main.
Conectar en R122 → CLK.
Conectar en R120 → CMD.
Tomar el punto D0 según la pista indicada, raspando la zona necesaria para soldar.
Alimentar la main con 12V externos en XP1.
Realizar lectura y escritura con RT809H, configurando VCQ = 1.8V.
NOTA TÉCNICA

Nota: En TEDGE TE32HS9, un dump es una imagen de memoria que sirve para recuperar el arranque cuando el software está dañado. Se utiliza para reprogramar la eMMC cuando el equipo no puede iniciar ni actualizarse por métodos normales.

Dump memoria
Datos de Memoria / DUMP — RSAG7.820.9849
Archivo de memoria eMMC para variante 32HD de la placa RSAG7.820.9849.
DUMP eMMC 32HD RSAG7.820.9849

Archivos de memoria — RSAG7.820.9849

Archivo eMMC publicado para la placa RSAG7.820.9849 en variante 32HD.

ARCHIVOS DISPONIBLES
Imagen eMMC — RSAG7.820.9849 (32HD)
Archivo: MT5659AUHT_32HD_EMMC.zip
Tamaño: 1.13 GiB
Descargado 371 veces
Descarga disponible a miembros con suscripcion activa

Instrucciones de regrabación — RSAG7.820.9849

PROCEDIMIENTO
Sin instrucciones de paso por el momento.
NOTA TÉCNICA

Nota: En TEDGE TE32HS9, el dump también sirve como respaldo técnico de una placa funcional. Permite regrabar la memoria cuando el sistema quedó corrupto por una actualización fallida o un software incompatible.

Soporte y aportes — TEDGE TE32HS9
Menú Service • Reset • Cambio de marca/logo • Backlight • Standby • Aportes
Service Reset Logo Backlight Standby Aporte

Menú Service / Modo Fábrica — TEDGE TE32HS9

Modificar parámetros internos sin conocer su función puede dejar el televisor inoperable. Este acceso debe usarse con criterio técnico.

Ingresar al MENU usando el botón de engranaje del control remoto.
Seleccionar AJUSTAR.
Entrar a SONIDO → Configuración avanzada de Audio.
Ubicarse sobre Balance sin presionar OK.
Ingresar la secuencia 1 9 6 9.
Cuando aparezca una M en la esquina superior izquierda, volver a pulsar MENU.
Se abrirá el MENU de SERVICE.
Para salir, usar power off.

Nota: Conviene anotar los valores originales antes de modificar cualquier parámetro del menú técnico.

Reset / Restaurar a valores de fábrica — TEDGE TE32HS9

El reset elimina configuraciones guardadas y devuelve el equipo al estado inicial. Puede hacerse desde el menú de usuario o desde el menú de service.

Para el método normal, entrar a MENU → Ajustar → Acerca TV → Restaurar a los valores de fábrica.
Aceptar la acción y esperar el reinicio del televisor.
Completar nuevamente la configuración inicial del equipo.
Si hace falta reset por service, abrir el menú técnico desde MENU → AJUSTAR → SONIDO → Configuración avanzada de Audio.
Ubicarse sobre Balance, marcar 1969 y entrar al menú de service.
Seleccionar Option → OK → Clean All.
Esperar el reinicio automático del TV.
Volver a realizar el asistente de configuración inicial cuando el sistema arranque otra vez.

Nota: El reset no corrige fallas físicas, pero puede limpiar parámetros erróneos luego de una actualización o cambio de placa.

Backlight: bajar corriente a LEDs — TEDGE TE32HS9

Retirar la resistencia R727 de 2.2 ohm.
Si se necesita reducir aún más la corriente, retirar también R729 de 10 ohm.

Nota: Esta modificación es tentativa y queda a criterio del técnico. Menor corriente implica menor brillo del backlight.

Informe técnico: solo standby — RSAG7.820.8327

Se publicó un caso real donde el equipo quedaba solo en standby pese a tener casi todas las tensiones presentes.

Síntoma reportado: solo standby.
Se detectaron todas las tensiones como si el equipo estuviera encendido, excepto los 3.3V en N35.
Solución reportada: reemplazar N35 = TPS563201.
Resultado informado: el equipo volvió a funcionar normalmente.

Nota: Este caso es un aporte real del foro y sirve como referencia cuando el televisor queda en standby y faltan 3.3V en la etapa indicada.

Aporte técnico: identificación de integrados — RSAG7.820.9849/ROH

Se detectó un aporte con referencias visibles de integrados y componentes en la monoplaca RSAG7.820.9849/ROH.

Micro: MEDIATEK MT5659IUHT.
N910: 1117A.
N33: 56528 · N30: 56528.
N50: FT24C128A · N42: 4459.
N34: SIK · N35: 3201.

Nota: Este listado corresponde a un aporte de usuario y resulta útil como referencia rápida de identificación sobre la placa RSAG7.820.9849/ROH.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
