TEDGE TE43FS21

Descargas TEDGE TE43FS21: firmware USB, diagramas, manual service y datos de memoria eMMC (PDF/ZIP/RAR)

Marca: TEDGE Modelo: TE43FS21 Placa: RSAG7.820.10077 Chasis: MT9602
TEDGE TE43FS21
Las descargas estan disponibles a miembros con suscripcion activa.
DESCARGAS DISPONIBLES
Firmware, diagramas, manuales y memorias
  • Firmware — Actualizacion por USB TEDGE TE43FS21 / RSAG7.820.10077 (Version K1117)
  • Firmware — Actualizacion por USB TEDGE TE43FS21 / RSAG7.820.10077 (Version L0311)
  • Firmware — Instalacion forzada por USB TEDGE TE43FS21 / RSAG7.820.10077 (Version K1117)
  • Firmware — Instalacion forzada por USB TEDGE TE43FS21 / RSAG7.820.10077 (Version L0311)
  • Diagrama de MainBoard — RSAG7.820.10077
  • Lista de Componentes — RSAG7.820.10077
  • Manual Service — TEDGE TE43FS21
  • Manual Service — MT9602 / RSAG7.820.10077
  • Datos de Memoria / PinOut / DUMP — RSAG7.820.10077 (43" FHD eMMC) para TEDGE TE43FS21
Información técnica
Información técnica TEDGE TE43FS21
Datos técnicos y documentación oficial
Info detallada

Info detallada

Ficha
Empresa / Marca
TEDGE
TE43FS21
Modelo
TE43FS21
Chasis
MT9602
Matriz
HISENSE
Control remoto
EN3A52
Modelo compatible
NOBLEX DK43X5100 · PHILCO PLD43FS21A · SANYO LCE43SF1500 · JVC LT43DA5125 · ASHIMA AS43FS21 · HISENSE 43A421GSV · TEDGE TE43FS21

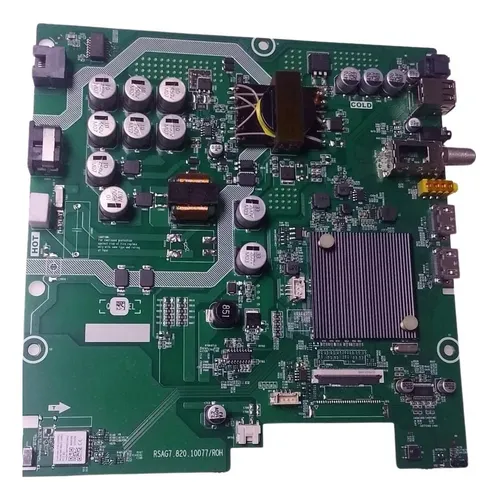

Placas y conectividad
MainBoard + PowerBoard
RSAG7.820.10077
Wifi
WF-M601-UWS2
Panel Display
HISENSE JHD425X1F71-K2B1 · BOE HV430FHB-F90 CELL · 1920×1080 · FHD · 60Hz
MainChip / SoC
MEDIATEK MT9602

Documentación técnica

Manual Service — TEDGE TE43FS21
Manual_Service_TE43FS21
Descargas: No especificadas Descarga VIP
Diagrama — RSAG7.820.10077
RSAG7.820.10077
366.11 KiB Descargado 1272 veces Descarga VIP
Lista de Componentes — RSAG7.820.10077
Part.Description.10077
312.23 KiB Descargado 332 veces Descarga VIP
Manual Service — MT9602 / RSAG7.820.10077
Manual_Service_MT9602_10077
2.61 MiB Descargado 997 veces Descarga VIP
Nota: modificar parametros internos o cargar archivos no compatibles puede provocar fallas de arranque, imagen o configuracion del equipo.

Firmware por USB — MT9602 / TEDGE TE43FS21 (Actualizacion + Forzado)

Actualización de firmware por USB

TEDGE TE43FS21 — Actualizacion de Firmware por USB

Actualizacion normal desde menu de usuario
Instrucciones

Instrucciones de actualizacion con pendrive

  • Descomprimir el paquete descargado hasta obtener el archivo con extension .bin.
  • Copiar ese archivo al pendrive y dejar la memoria USB sin otros archivos adicionales.
  • Conectar el pendrive en un puerto USB del televisor.
  • Ingresar a MENU → AJUSTAR → SERVICIO DE ASISTENCIA → ACTUALIZACION DE SISTEMA y elegir ACTUALIZAR desde USB.
  • Confirmar el reinicio para iniciar la carga del firmware, esperar a que termine y luego restaurar el TV a valores de fabrica para completar la configuracion inicial.

Este metodo se usa cuando el equipo aun permite ingresar al menu. Despues de la actualizacion se recomienda realizar reset de fabrica para estabilizar el arranque.

  • MTK9602_10077_K1117.zip (512.96 MiB) (Descargado 1094 veces)
    Descarga disponible a miembros con suscripcion activa
  • MTK9602_10077_L0311.zip (529 MiB) (Descargado 865 veces)
    Descarga disponible a miembros con suscripcion activa
Firmware forzado por USB

TEDGE TE43FS21 — Instalacion Forzada de Firmware por USB

Recuperacion por arranque forzado con pendrive
Instrucciones

Guia de instalacion forzada con pendrive

  • Extraer el contenido del archivo descargado hasta dejar listo el .bin que se utilizara para la carga.
  • Pasar el archivo al pendrive y verificar que la unidad USB no tenga otros elementos que interfieran.
  • Insertar la memoria USB en el televisor antes de iniciar el modo de carga forzada.
  • Desenchufar el TV, esperar unos segundos y mantener presionada la tecla VOL+ del control remoto mientras vuelve a conectarlo a la corriente.
  • Cuando aparezca la interfaz de instalacion, soltar VOL+, dejar que el proceso finalice por completo y despues aplicar restauracion a valores de fabrica.

La instalacion forzada se utiliza cuando el sistema no inicia correctamente o no permite actualizar desde el menu. No cortar energia durante la carga del firmware.

  • MTK9602_10077_K1117.zip (512.96 MiB) (Descargado 1094 veces)
    Descarga disponible a miembros con suscripcion activa
  • MTK9602_10077_L0311.zip (529 MiB) (Descargado 865 veces)
    Descarga disponible a miembros con suscripcion activa
Dump memoria
Datos de Memoria / DUMP — TEDGE TE43FS21
Archivo binario de memoria eMMC para regrabacion con programador en placas RSAG7.820.10077 cuando el sistema no inicia o presenta corrupcion de software.
DUMP eMMC MT9602 TE43FS21

Archivos de memoria — TEDGE TE43FS21

Paquete de memoria eMMC para RSAG7.820.10077 en variante 43" FHD. La descarga esta disponible a miembros con suscripcion activa.

ARCHIVOS DISPONIBLES
Imagen eMMC — RSAG7.820.10077 / 43" FHD — Parte 01
Archivo: MTK9602_43A5611_EMMC_L1217.part01.rar
Tamaño: 350 MiB
Descargado 177 veces
Descarga disponible a miembros con suscripcion activa
Imagen eMMC — RSAG7.820.10077 / 43" FHD — Parte 02
Archivo: MTK9602_43A5611_EMMC_L1217.part02.rar
Tamaño: 350 MiB
Descargado 156 veces
Descarga disponible a miembros con suscripcion activa
Imagen eMMC — RSAG7.820.10077 / 43" FHD — Parte 03
Archivo: MTK9602_43A5611_EMMC_L1217.part03.rar
Tamaño: 350 MiB
Descargado 171 veces
Descarga disponible a miembros con suscripcion activa
Imagen eMMC — RSAG7.820.10077 / 43" FHD — Parte 04
Archivo: MTK9602_43A5611_EMMC_L1217.part04.rar
Tamaño: 191.05 MiB
Descargado 161 veces
Descarga disponible a miembros con suscripcion activa

Instrucciones de conexion eMMC (PinOut) — TEDGE TE43FS21

PROCEDIMIENTO
Retirar la placa main del televisor antes de comenzar la lectura o escritura.
Unir los pines del cristal Z1 a GND.
Conectar el GND del programador al GND de la main.
Conectar la linea CLK en R122.
Conectar la linea CMD en R120.
Tomar el punto D0 segun la pista indicada, raspando la zona necesaria para poder soldar.
Alimentar externamente la placa con 12V en XP1.
Realizar lectura y grabacion con RT809H, configurando VCQ = 1.8V.
NOTA TÉCNICA

Nota: En TEDGE TE43FS21, el dump se usa como “imagen de rescate” porque trae los datos que la placa necesita para iniciar: arranque, configuracion basica y partes del sistema. Sirve para recuperar equipos con logo fijo, reinicios o pantalla negra por corrupcion de firmware, escribiendo directo al chip sin depender del menu o USB. Como aporte de campo, usuarios reportaron que para grabar correctamente puede ser necesario retirar R120 y R122; de lo contrario, en algunos casos solo se logra lectura.

Soporte y aportes — TEDGE TE43FS21
Menú Service • Reset • Cambio de marca/logo • Backlight • Aportes eMMC
Service Reset Logo Backlight Aporte

Menú Service / Modo Fábrica — TEDGE TE43FS21

Cambiar opciones internas sin conocer su funcion puede dañar de forma permanente el televisor. Este acceso debe usarse solo en tareas tecnicas de diagnostico o reparacion.

Encender el TV normalmente.
Presionar INPUT y elegir cualquier fuente de señal disponible.
Entrar al MENU.
Ir a AJUSTAR → SONIDO → BALANCE.
Ubicarse sobre Balance sin presionar OK.
Marcar la secuencia 1 9 6 9.
Cuando aparezca una M en la parte superior izquierda, volver a pulsar MENU.
Se abrira el MENU de SERVICE. Para salir, apagar con Power Off.

Nota: Este acceso permite ajustes de fabrica y diagnosticos internos. Conviene anotar los valores originales antes de modificar cualquier parametro.

Reset / Restaurar a valores de fábrica — TEDGE TE43FS21

El reset elimina la configuracion guardada y devuelve el equipo al estado inicial de uso. El procedimiento puede hacerse desde el menu de usuario o desde el menu de service.

Para el metodo normal, abrir MENU y entrar en Ajustar.
Ir a Servicio de asistencia → Restaurar a los valores de fabrica.
Aceptar la accion y esperar a que el televisor se reinicie.
Luego completar nuevamente la configuracion inicial del equipo.
Si se requiere reset por service, entrar al modo tecnico mediante la ruta MENU → AJUSTAR → SONIDO → BALANCE y la clave 1969.
Con el menu de service abierto, elegir Option → OK → Clean All.
Esperar el reinicio automatico del televisor.
Al encender otra vez, realizar el asistente de configuracion desde cero.

Nota: El reset no corrige fallas de hardware, pero si sirve para limpiar configuraciones dañadas despues de una actualizacion o cambio de placa.

Backlight: Bajar corriente a LEDs — TEDGE TE43FS21

Procedimiento reportado para la variante de 43 pulgadas.

Retirar las resistencias R728 y R729, ambas de 5.1 ohm.
Verificar luego el nivel final de brillo y corriente para dejar el equipo en un punto de trabajo aceptable.

Nota: La modificacion es tentativa y queda a criterio del tecnico. Menor corriente suele prolongar la vida de los LEDs, pero tambien reduce el brillo del backlight.

Aporte: Escritura eMMC / ISP — RSAG7.820.10077

Se registraron comentarios de usuarios sobre dificultades para grabar la eMMC por ISP en esta placa, aun siguiendo el pinout publicado.

Un caso reporto errores de escritura con mensajes de CSD CRC error y tension de 3.3V, incluso probando con otras fuentes externas.
Otro aporte sugirio revisar la interfaz a 1.8V, ya que 3.3V no seria la condicion correcta para esta memoria.
Un usuario confirmo haber logrado la grabacion retirando las resistencias R120 y R122; sin esa modificacion, segun su experiencia, la placa solo permitia leer.
Tambien se informo que la alimentacion efectiva para la prueba fue con 12V externos en XP1, no desde la misma fuente de la placa.

Nota: Estos reportes son aportes de campo y deben validarse con criterio tecnico antes de aplicarlos. Son utiles como referencia cuando la eMMC permite lectura pero falla al momento de escribir.
