TELEFUNKEN TK4322FK5

Descargas TELEFUNKEN TK4322FK5: firmware forzado USB, diagrama 35025771TKHL, menú service, flip de imagen y datos del panel KONKA 72002824YTK1-T

Marca: TELEFUNKEN Modelo: TK4322FK5 Placa: 35025771TKHL Panel: 430BFD
TELEFUNKEN TK4322FK5
descarga disponible a miembros con suscripcion activa
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas y soporte técnico
  • Firmware / Instalación Forzada USB — TELEFUNKEN TK4322FK5
  • Manual Service / Diagrama — TELEFUNKEN TK4322FK5
  • Diagrama — 35025771TKHL
  • Menú Service / Flip de imagen
Información técnica
Información técnica TELEFUNKEN TK4322FK5
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
TELEFUNKEN
TK4322FK5
Modelo
TK4322FK5
Matriz
KONKA
Control remoto
Pendiente
Modelo compatible
BGH B4322FK5 · FEELNOLOGY F4322FK5 · TELEFUNKEN TK4322FK5

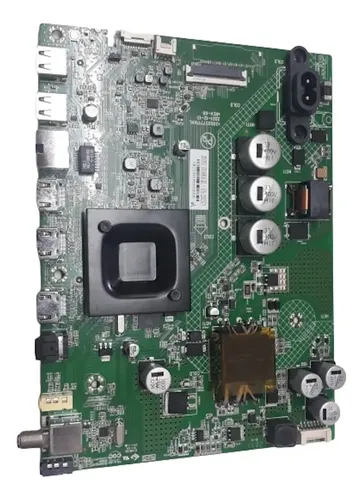

Placa y panel
MainBoard + PowerBoard
35025771TKHL
MainChip
MEDIATEK MT9216
Panel Display
KONKA 72002824YTK1-T
Modelo / Cell
430BFD · BOE HV430FHB-F90 CELL
Resolución / frecuencia
1920×1080 · FHD · 60Hz

Documentación técnica

Manual de Usuario — TELEFUNKEN TK4322FK5
Pendiente
Descargas: No especificadas Descarga VIP
Manual Service / Diagrama — TELEFUNKEN TK4322FK5
Descargar manual de servicio del equipo TELEFUNKEN TK4322FK5
Descargas: No especificadas Descarga VIP
Diagrama — 35025771TKHL
35025771TKHL.pdf
521.05 KiB Descargado 156 veces Descarga VIP
Nota: este modelo usa la variante FHD de la plataforma 35025771TKHL.

Firmware por USB — TELEFUNKEN TK4322FK5 / 35025771TKHL

Firmware forzado por USB

TELEFUNKEN TK4322FK5 — Instalación Forzada de Firmware por USB

Recuperación por tecla POWER del TV
Instrucciones

Guía de instalación forzada

  • Descargar el archivo KKUpgrade9216-FHD-V3.23.2.zip.
  • Descomprimir el archivo descargado. Obtendrá un único archivo con extensión .bin.
  • Copiar el archivo en el pendrive y asegurarse de que no exista otro archivo.
  • Desconectar el TV de la red eléctrica.
  • Insertar el pendrive en alguno de los puertos USB del TV.
  • Conectar a la red eléctrica el TV manteniendo presionada la tecla POWER del TV, sin usar control remoto.
  • Si inicia correctamente, aparecerá primero loading data y luego Upgrading software. El proceso demora aproximadamente entre 8 y 10 minutos.
  • Si el televisor se enciende de forma normal, deberá desconectarlo y comenzar nuevamente.

Este método corresponde a la variante FHD de la plataforma 35025771TKHL.

  • KKUpgrade9216-FHD-V3.23.2.zip (364.88 MiB) (Descargado 103 veces)
    descarga disponible a miembros con suscripcion activa
Soporte y aportes — TELEFUNKEN TK4322FK5
Menú Service • Flip • Refresh
Service Flip Refresh

Menú Service / Modo Servicio / Modo Fábrica — TELEFUNKEN TK4322FK5

Cambiar la configuración en el menú de servicio, sin entender el funcionamiento, puede causar daños permanentes en el televisor.

Encienda el TV.
Pulse botón MENU.
Ingresar en secuencia 2 0 0 8 con el control remoto.
Aparece Factory Menus.
Para salir pulsar power off.

Flip / Mirror de Imagen — TELEFUNKEN TK4322FK5

En esta placa se reportó una forma directa de corregir espejo o flip desde el menú de servicio.

Ingresar al menú service con la secuencia 2008.
Ir a Other Options → Panel Options → MIRROR.
Dejando el valor en MIRROR H/V se realiza el flip de imagen.

Nota: este ajuste es útil cuando luego de un cambio de panel o de software la imagen queda invertida o espejada.

Modo Refresh / Patrón de colores — TK4322FK5

Hay un reporte visible de un equipo que entra en un modo donde la pantalla cambia a rojo, verde, azul y blanco.

Importante: en el material compartido el síntoma está mencionado, pero no aparece publicada una respuesta técnica ni un procedimiento confirmado para salir de ese modo.
