TELEFUNKEN TKL3297X

Descargas TELEFUNKEN TKL3297X: dump de memorias, manual service, diagramas, menú service y soluciones para binary file detecting y stand-by titilando

Marca: TELEFUNKEN Modelo: TKL3297X Main: RSAG7.820.1854 Fuente: RSAG7.820.1459
TELEFUNKEN TKL3297X
descarga disponible a miembros con suscripcion activa
DESCARGAS DISPONIBLES PARA MIEMBROS
Dumps, manuales, diagramas y soporte técnico
  • Datos de Memoria / DUMP — MX25L1605
  • Datos de Memoria / DUMP — N42
  • Datos de Memoria / DUMP — N43 24C64
  • Manual de Usuario — TELEFUNKEN TKL3297X
  • Manual Service / Diagrama — TELEFUNKEN TKL3297X
  • Diagrama — RSAG7.820.1854
  • Diagrama — RSAG7.820.1459
Información técnica
Información técnica TELEFUNKEN TKL3297X
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
TELEFUNKEN
TKL3297X
Modelo
TKL3297X
Chasis
MST6E16JS
MainChip
MSTAR MST6E16JS
Matriz
HISENSE
Control remoto
3567
Modelo compatible
Pendiente
Placas y panel

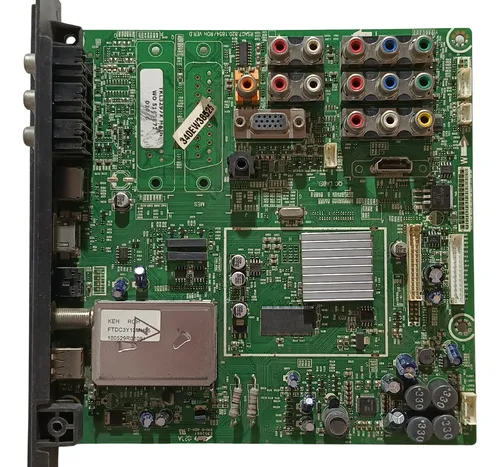

MainBoard
RSAG7.820.1854
PowerBoard
RSAG7.820.1459
Panel Display
HISENSE HC315BH-D04

Documentación técnica

Manual de Usuario — TELEFUNKEN TKL3297X
Manual_Usuario_TKL3297X.pdf
1010.94 KiB Descargado 30 veces Descarga VIP
Manual Service / Diagrama — TELEFUNKEN TKL3297X
Manual_Service_TKL3297X.pdf
40.12 MiB Descargado 85 veces Descarga VIP
Diagrama — RSAG7.820.1854
RSAG7.820.1854.pdf
1.78 MiB Descargado 249 veces Descarga VIP
Diagrama — RSAG7.820.1459
RSAG7.820.1459.pdf
117.98 KiB Descargado 477 veces Descarga VIP
Nota: este modelo trabaja con la combinación visible de placas RSAG7.820.1854 + RSAG7.820.1459 y panel HC315BH-D04.
Dump memoria
Datos de Memoria / DUMP — TELEFUNKEN TKL3297X
Archivos publicados para la main RSAG7.820.1854 con panel HC315BH-D04 y variantes de memoria reportadas por la comunidad.
DUMP MX25L1605 N42 N43

Archivos de memoria — TELEFUNKEN TKL3297X

Aportes visibles de memoria para este modelo y esta combinación de placa/panel.

ARCHIVOS DISPONIBLES
Datos de Memoria — FLASH
Archivo: TKL3297X memo MX25L1605 main rsag7-820-1854 panel HC315BH-D04.zip
Memoria: MX25L1605
Panel asociado: HC315BH-D04
Placa: RSAG7.820.1854
descarga disponible a miembros con suscripcion activa
Datos de Memoria — N42
Archivo: N42 telefunken TKL3297X display HC315BH-D0A MAIN rsag7.820.1854.zip
Memoria: N42
Panel asociado: HC315BH-D0A / HC315BH-D04
Placa: RSAG7.820.1854
descarga disponible a miembros con suscripcion activa
Datos de Memoria — N43 24C64
Archivo: 24_64_20260414_100335.rar
Memoria: N43 24C64
Aporte técnico reciente para la falla Binary File Detecting
Placa: RSAG7.820.1854
descarga disponible a miembros con suscripcion activa

Instrucciones técnicas — TELEFUNKEN TKL3297X

PROCEDIMIENTO
Verificar primero que la placa sea RSAG7.820.1854 y que el panel corresponda a HC315BH-D04.
Si el TV entra en ciclo con Binary File Detecting, probar primero la corrección por menú cuando sea posible; si no, avanzar sobre la memoria correspondiente según el síntoma.
Si después de la regrabación persiste el reinicio o el titilado de la fuente, revisar también la powerboard RSAG7.820.1459 y sus tensiones de 5V.
NOTA TÉCNICA

Nota: En TELEFUNKEN TKL3297X, la comunidad reportó distintas memorias implicadas según la falla: MX25L1605, N42 y más recientemente N43 24C64.

Soporte y aportes — TELEFUNKEN TKL3297X
Menú Service • Binary File Detecting • Stand-By
Service Binary Stand-By

Menú Service / Modo Servicio / Modo Fábrica — TELEFUNKEN TKL3297X

Cambiar la configuración del menú de servicio sin entender el funcionamiento puede causar daños permanentes en el televisor.

Encienda el TV.
Pulse botón MENU.
Seleccione SOUND → BALANCE.
Con Balance = 0, ingresar la secuencia 0 5 3 2.
Si no funciona, probar con 1 9 6 9.
Aparece una M a la izquierda superior de la pantalla. Pulsar MENU para abrir Factory/Service OSD Menus.
Para salir pulsar power off.

Binary File Detecting — TELEFUNKEN TKL3297X

Falla reportada: el TV prende solo, muestra Binary File Detecting, se apaga y reinicia continuamente, sin responder al control ni al teclado.

Cuando el televisor permite entrar al menú, ir a MENU → CONFIGURACION → ACTUALIZAR.
La opción ACTUALIZAR debe quedar en APAGADO. Un aporte indica que con eso se elimina el defecto sin otra reparación.
Si el TV no deja operar el menú, revisar primero los 5V variables de la fuente, porque otro caso reportó que corrigiendo esa línea luego pudo solucionarlo por menú.
Como aporte más reciente, también se indicó que para esta falla puede ser necesario programar la memoria N43 24C64.

Nota: si el equipo fue probado con memorias o datos de otros modelos compatibles, puede empeorar la falla. Conviene volver a datos específicos de TKL3297X + HC315BH-D04.

Stand-By titilando — TELEFUNKEN TKL3297X

En este modelo se reporta como falla común que la luz de stand-by titile, aun cuando el televisor funcione correctamente.

La corrección aportada consiste en cambiar en la fuente los capacitores C822 y C828.
Ambos capacitores son de 22µF / 35V.

Aporte: esta reparación se cita como típica en la powerboard RSAG7.820.1459 cuando el síntoma es sólo titilado del LED de espera.
