TELEFUNKEN TKL3299A

Descargas TELEFUNKEN TKL3299A: dump N3 y N4, manual service, diagramas, menú service y datos del panel Samsung LTA320AP05

Marca: TELEFUNKEN Modelo: TKL3299A Main: RSAG7.820.2296 Fuente: RSAG7.820.1666
TELEFUNKEN TKL3299A
descarga disponible a miembros con suscripcion activa
DESCARGAS DISPONIBLES PARA MIEMBROS
Dumps, manuales, diagramas y soporte técnico
  • Datos de Memoria / DUMP — N3 MX25L1605
  • Datos de Memoria / DUMP — N4 24C16
  • Manual Service / Diagrama — TELEFUNKEN TKL3299A
  • Diagrama — RSAG7.820.2296
  • Diagrama — RSAG7.820.1666
Información técnica
Información técnica TELEFUNKEN TKL3299A
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
TELEFUNKEN
TKL3299A
Modelo
TKL3299A
Chasis
MT8223
MainChip
MEDIATEK MT8223L
Matriz
HISENSE
Control remoto
Pendiente
Modelo compatible
BGH BL3211A · HISENSE HL3211A · TELEFUNKEN TKL3299A
Placas y panel

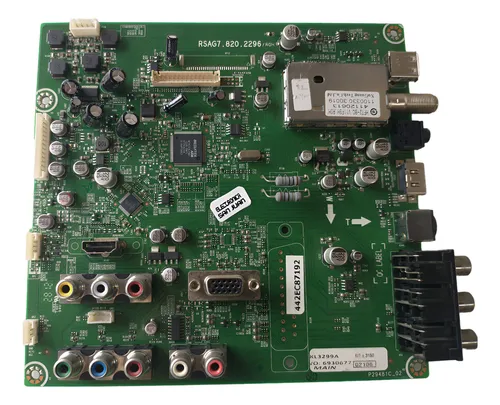

Placa Main
RSAG7.820.2296
Placa Fuente
RSAG7.820.1666
Panel Display
SAMSUNG LTA320AP05 · 1366×768 HD · 60Hz · LVDS (1 ch, 8-bit) · 12.0V / 0.6A

Documentación técnica

Manual de Usuario — TELEFUNKEN TKL3299A
Pendiente
Descargas: No especificadas Descarga VIP
Manual Service / Diagrama — TKL3299A
Manual_Service_TKL3299A.pdf
2.74 MiB Descargado 2 veces Descarga VIP
Diagrama — RSAG7.820.2296
RSAG7.820.2296.pdf
2.13 MiB Descargado 825 veces Descarga VIP
Diagrama — RSAG7.820.1666
RSAG7.820.1666.pdf
1.4 MiB Descargado 1778 veces Descarga VIP
Nota: este modelo usa panel Samsung LTA320AP05 y la combinación visible de placas es RSAG7.820.2296 + RSAG7.820.1666.
Dump memoria
Datos de Memoria / DUMP — TELEFUNKEN TKL3299A
Archivos publicados para las memorias N3 y N4 del TKL3299A con panel Samsung LTA320AP05.
DUMP N3 N4 32HD

Archivos de memoria — TELEFUNKEN TKL3299A

Datos leídos de memorias del TELEFUNKEN TKL3299A con panel LTA320AP05.

ARCHIVOS DISPONIBLES
Datos de Memoria N3 — TELEFUNKEN TKL3299A
Memoria: MX25L1605 FLASH
Archivo: TKL3299A_N3_MX25L1605_LTA320AP05.zip
Panel asociado: LTA320AP05
Placa: RSAG7.820.2296
descarga disponible a miembros con suscripcion activa
Datos de Memoria N4 — TELEFUNKEN TKL3299A
Memoria: 24C16 EEPROM
Archivo: TKL3299A_N4_24_16.zip
Panel asociado: LTA320AP05
Placa: RSAG7.820.2296
descarga disponible a miembros con suscripcion activa

Instrucciones técnicas — TELEFUNKEN TKL3299A

PROCEDIMIENTO
Verificar primero que la placa sea RSAG7.820.2296 y que el panel corresponda a LTA320AP05.
Utilizar el archivo correcto según la memoria que se vaya a regrabar: N3 MX25L1605 o N4 24C16.
Si luego de la reparación persiste la falla de LED azul fijo o el equipo no arranca correctamente, además de la memoria revisar la fuente RSAG7.820.1666, que es una falla típica en esta combinación de placas.
NOTA TÉCNICA

Nota: En TELEFUNKEN TKL3299A, la memoria N3 corresponde a la flash del sistema y N4 a la EEPROM. Ambas fueron leídas desde un equipo con panel LTA320AP05.

Soporte y aportes — TELEFUNKEN TKL3299A
Menú Service • No enciende • Imagen
Service No enciende Imagen

Menú Service / Modo Servicio / Modo Fábrica — TELEFUNKEN TKL3299A

Cambiar la configuración en el menú de servicio sin entender el funcionamiento puede causar daños permanentes en tu televisor.

Encienda el TV.
Pulse botón MENU.
Seleccione SOUND → BALANCE.
Cuando Balance = 0, ingresar en secuencia 1 → 9 → 6 → 9.
Aparece una M, a la izquierda superior de la pantalla.
Pulsar MENU. Aparece Factory/Service OSD Menus.
Para salir pulsar power off.

No enciende / Relé acciona y se desactiva — TELEFUNKEN TKL3299A

En esta combinación de placas la falla típica se asocia a la fuente RSAG7.820.1666.

Síntoma: el TV no enciende, el relé pega y despega, sólo queda la línea de 5V Stand-By, el equipo no responde a la orden de encendido y puede quedar el LED azul fijo.

Revisar y reemplazar los capacitores C811 y C812 de 22µF x 50V, que suelen degradarse en el circuito de arranque.
También reemplazar C814 y C837 de 100µF x 35V y verificar los diodos VD813 y VD814.
Revisar y, si presenta fugas, reemplazar el zener VZ812 de 18V, que estabiliza el VCC de la fuente.
Si el problema persiste con LED azul fijo, también se reportaron desvalorizados C904, C846 y el capacitor de XP807. En un caso, luego de revisar resistencias del arranque, se recuperó el funcionamiento regrabando la memoria N3 de la main.

Advertencia: antes de medir o intervenir la fuente, descargar correctamente el capacitor del PFC, ya que puede quedar cercano a 400V aun con el equipo desconectado.

Imagen doble / pérdida de color / brinca — TELEFUNKEN TKL3299A

Se reportó en este modelo una falla donde la imagen se ve doble, con pérdida de color y saltos.

La respuesta técnica visible atribuye este comportamiento al panel.

Dato técnico: en algunos casos se intenta recuperación cortando pistas de líneas de control del lado afectado del panel, aunque no siempre es viable ni garantiza reparación definitiva.
