TODAS LAS MARCAS›TELEFUNKEN›TELEFUNKEN TKLE2413D
🔧 SOLUCIÓN PARA TU TV

¿Tu TV queda en el logo, se reinicia o no arranca?

Firmware para TV por USB o pendrive

Encontrá el firmware para tu marca y modelo de TV. Si tu televisor queda trabado en el logo, se reinicia, no inicia o presenta una falla de software, podés realizar la recuperación mediante USB/pendrive.

📺 Logo infinito · Reinicios · No arranca · Pantalla negra por software
Firmware para una TV Opción 1
1 firmware para tu TV
$30.000
Para una marca y modelo de TV. Firmware por USB/pendrive.
Membresía técnica para talleres Opción 2
Membresía técnica
Elegí el plan y tocá Pagar para ir directo al alias. Ver todos los planes

TELEFUNKEN TKLE2413D

Descargas TELEFUNKEN TKLE2413D: firmware USB, manual service, diagrama, menú service, configuración Project ID y datos de la main MS09A-LA

Marca: TELEFUNKEN Modelo: TKLE2413D Main: 40-0MS09A-MAC2HG Chasis: MS09A-LA
TELEFUNKEN TKLE2413D
descarga disponible a miembros con suscripcion activa
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, manuales, diagramas y soporte técnico
  • Actualización de Firmware / USB — TELEFUNKEN TKLE2413D
  • Manual Service / Diagrama — TELEFUNKEN TKLE2413D
  • Diagrama — MS09A-LA
  • Configuración Project ID — TELEFUNKEN TKLE2413D
Información técnica
Información técnica TELEFUNKEN TKLE2413D
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
TELEFUNKEN
TKLE2413D
Modelo
TKLE2413D
Chasis
MS09A-LA
MainBoard
40-0MS09A-MAC2HG
Matriz
TCL
Control remoto
Pendiente
Modelo compatible
Pendiente

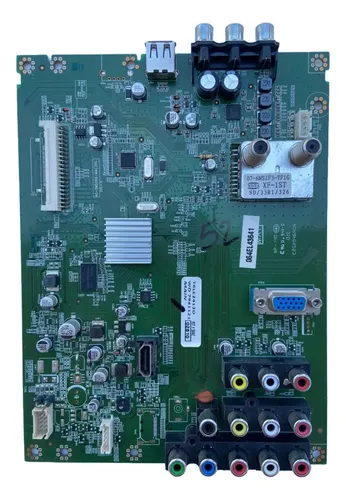

Placa y panel
PCB / MainBoard
40-0MS09A-MAC2HG
Modelo de placa
MS09A-LA
Memorias visibles
U202: W25Q32 · U205: M24C32
Panel Display
TCL LVW240CMOT E2

Documentación técnica

Manual Service / Diagrama — TELEFUNKEN TKLE2413D
Manual_Service_TKLE2413D.pdf
1.17 MiB Descargado 188 veces Descarga VIP
Diagrama — MainBoard MS09A-LA
MS09A-LA.pdf
276.95 KiB Descargado 366 veces Descarga VIP
Nota: en esta placa se identifican las memorias U202 W25Q32 y U205 M24C32, usadas para software del sistema y datos de fábrica.

Firmware por USB — TELEFUNKEN TKLE2413D

Firmware por USB

TELEFUNKEN TKLE2413D — Actualización de Firmware por USB

Archivo de firmware publicado para el modelo
Instrucciones

Archivo disponible

  • Firmware publicado para el modelo: MS09A_ISDB_V3.0.zip.
  • La publicación visible corresponde a Actualización de Firmware / USB.
  • En el material compartido no quedó expuesto el instructivo paso a paso del proceso USB, pero sí el archivo exacto asociado al modelo TKLE2413D.

Antes de actualizar, conviene verificar panel y configuración Project ID para evitar imagen invertida o fuera de escala.

  • MS09A_ISDB_V3.0.zip (2.87 MiB) (Descargado 177 veces)
    descarga disponible a miembros con suscripcion activa
Soporte y aportes — TELEFUNKEN TKLE2413D
Menú Service • Project ID • Reset
Service Project ID Reset

Menú Service / Modo Servicio / Modo Fábrica — TELEFUNKEN TKLE2413D

Cambiar la configuración en el menú de servicio sin entender el funcionamiento puede causar daños permanentes en tu televisor.

Menu Fábrica: utilizando el control remoto, entrar en Imagen, seleccionar la opción Contraste y presionar la secuencia 9 → 7 → 3 → 5.
Menu Diseño: entrar en Imagen, seleccionar Contraste y presionar la secuencia 1 → 9 → 5 → 0.
Menu Servicio: entrar en Imagen, seleccionar Contraste y presionar la secuencia 9 → 7 → 0 → 5.

Nota: Antes de modificar parámetros, conviene anotar la configuración original para evitar errores de seteo.

Configuración Project ID — TELEFUNKEN TKLE2413D

Las placas main pueden ser seteadas entre sí. Esto permite usar una placa de otra medida como reemplazo o corregir problemas de imagen invertida o fuera de escala por seteo incorrecto.

Ingresar al Menú de Service.
Utilizando el control remoto, entrar a Menu → Imagen y sobre Contraste presionar 1 → 9 → 5 → 0.
Ir a Service Menu → Project ID y elegir la ID correcta según el panel del modelo.
Presionar OK y apagar el equipo.

Importante: si se selecciona una ID incorrecta el TV puede quedar sin imagen. Para recuperar, ingresar la secuencia 062598 + MENU + xxx, donde xxx es la ID correcta, por ejemplo 34 o 034.

Reset / Restaurar a Valores de Fábrica — TELEFUNKEN TKLE2413D

El modelo TELEFUNKEN TKLE2413D figura con publicación específica de Reset / Restaurar a Valores de Fábrica.

En el material compartido no quedó visible el procedimiento detallado del reset, pero sí aparece listado como contenido técnico disponible del modelo.

Nota: El reset suele ser recomendable luego de actualizar firmware o reconfigurar el Project ID.
