¿Tu TV queda en el logo, se reinicia o no arranca?
Encontrá el firmware para tu marca y modelo de TV. Si tu televisor queda trabado en el logo, se reinicia, no inicia o presenta una falla de software, podés realizar la recuperación mediante USB/pendrive.
Opción 1
1 firmware para tu TV
Transferí el importe indicado al alias y después envianos el comprobante + marca y modelo por WhatsApp.
TELEFUNKEN TKLE2414D
Descargas TELEFUNKEN TKLE2414D: firmware USB, instalación forzada, dump N3, manual service, diagrama, menú service, reset, cambio de logo y datos del panel
Actualización de Firmware / USB — TELEFUNKEN TKLE2414D- Firmware / Instalación Forzada USB — TELEFUNKEN TKLE2414D
Datos de Memoria / DUMP — RSAG7.820.5789 N3 V236BJ1-LE2- Manual Service / Diagrama — TELEFUNKEN TKLE2414D
- Diagrama — RSAG7.820.5789
- Diagrama — RSAG7.820.4641
- Datasheet — CHIMEI INNOLUX V236BJ1-LE2
Info detallada
Documentación técnica

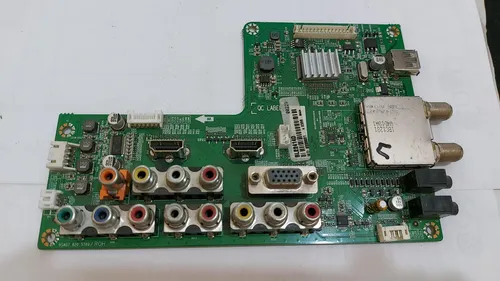

Firmware por USB — TELEFUNKEN TKLE2414D / RSAG7.820.5789 (Actualización + Forzado)
TELEFUNKEN TKLE2414D — Actualización de Firmware por USB
Instructivo de actualización con pendrive
- Descargar el archivo MSD6306_24K300_E0818.zip.
- Descomprimir el archivo. Obtendrá un archivo con extensión .bin.
- Copiar el archivo descargado en el pendrive.
- Inserte el pendrive en un puerto USB del TV.
- Ingresar al menú de service mediante la secuencia publicada: encender TV, pulsar MENU, seleccionar SONIDO → BALANCE, balance en 0, ubicarse sobre Balance sin pulsar OK, ingresar 1 9 6 9 y pulsar MENU.
- Seleccionar dentro de Menu Service: Options → Actualizar firmware → cursor derecho. Finalizado el procedimiento el TV LED se reiniciará. Luego ingresar nuevamente al menú de service y seleccionar Unprotected Clear → OK.
Después de actualizar el firmware conviene ejecutar el reset de service para que el equipo inicie con configuración limpia.
-
MSD6306_24K300_E0818.zip (2.78 MiB) (Descargado 111 veces)
descarga disponible a miembros con suscripcion activa
TELEFUNKEN TKLE2414D — Instalación Forzada de Firmware por USB
Guía de instalación forzada
- Descargar el archivo MSD6306_24K300_E0818.zip.
- Descomprimir el archivo. Obtendrá un archivo con extensión .bin.
- Copiar el archivo en el pendrive e insertarlo en un puerto USB del TV.
- Con el TV LED desconectado de la red de AC220V, presione la tecla MENU del teclado del TV Led manteniéndola presionada.
- Conectar el TV LED a la red de AC220V manteniendo presionada la tecla MENU y encenderlo con el control remoto. Cuando el TV detecta el software y aparece el cartel de actualización puede dejar de presionar la tecla MENU.
- Finalizado el procedimiento el TV LED se reiniciará. Luego ingresar al menú de service y seleccionar Unprotected Clear → OK.
Este método se usa cuando el TV no puede actualizarse normalmente desde el menú o no inicia correctamente.
-
MSD6306_24K300_E0818.zip (2.78 MiB) (Descargado 111 veces)
descarga disponible a miembros con suscripcion activa
Archivos de memoria — TELEFUNKEN TKLE2414D
Archivo de memoria detectado para este modelo según panel V236BJ1-LE2.
Datos de Memoria N3 — TELEFUNKEN TKLE2414D
descarga disponible a miembros con suscripcion activa
Instrucciones de regrabación — TELEFUNKEN TKLE2414D
Nota:
En TELEFUNKEN TKLE2414D, la memoria publicada corresponde a N3 del chasis RSAG7.820.5789 y está asociada al panel V236BJ1-LE2.
Menú Service / Modo Servicio / Modo Fábrica — TELEFUNKEN TKLE2414D
Nota: Cambiar la configuración en el menú de servicio, sin entender el funcionamiento, puede causar daños permanentes en el televisor.
Reset / Restaurar a Valores de Fábrica — TELEFUNKEN TKLE2414D
Nota: El reset elimina los datos del usuario y deja el equipo como salió de su caja en el momento de comprarlo.
Modificar Marca o Logo — TELEFUNKEN TKLE2414D
Nota: Este ajuste puede ser necesario luego del cambio de una placa main, reinstalar el firmware o reemplazar datos de memoria.
Anexo técnico — Fuente RSAG7.820.4641
En esta fuente se publicó un anexo con valores de componentes verificados directamente en placa para corregir el esquema cuando faltan referencias.
Resistencias visibles: R850 jumper 0Ω, R931 1kΩ, R935 7.5kΩ, R936 100kΩ, R937 680kΩ, R938 270kΩ, R939 27Ω, R940 75Ω, R941 10kΩ, R942 680kΩ, R943 2kΩ, R946 0.47Ω y R965 10Ω.
Semiconductores visibles: N834 OZ9998AGN, N931 NCP1271A, V924 BCP56-10, V931 3N80C, Q801 FQPF3N80C, VD931 FR107, VD933 FR107 y VD939 MBR2010D.
Otros componentes: C933 47µF/50V, C935 47µF/50V y C936 100nF.
Nota: Estos valores fueron tomados directamente de la placa y sirven como referencia confiable para correcciones de esquema, diagnóstico o reparación de la RSAG7.820.4641.
