TELEFUNKEN TKLE3214D

Descargas TELEFUNKEN TKLE3214D: firmware USB, dump SPI 25Q32, manual service, menús de fábrica y service, rotación por Project ID y referencias técnicas para falla de audio

Marca: TELEFUNKEN Modelo: TKLE3214D Main: 40-MS1306-MAB2LG Fuente: SHG3206A-101H
TELEFUNKEN TKLE3214D
descarga disponible a miembros con suscripcion activa
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, dump, manuales y soporte técnico
  • Actualización de Firmware / USB — TKLE3214D
  • Firmware / Instalación Forzada USB — TKLE3214D
  • Datos de Memoria / DUMP — SPI 25Q32
  • Manual Service / Diagrama — TELEFUNKEN TKLE3214D
  • Diagrama — 40-MS1306-MAB2LG
  • Diagrama — SHG3206A-101H / DLBB242
Información técnica
Información técnica TELEFUNKEN TKLE3214D
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
TELEFUNKEN
TKLE3214D
Modelo
TKLE3214D
Chasis
MS306D-LA
Matriz
TCL
Control remoto
06-520W37
Modelo compatible
Pendiente
Placas y panel

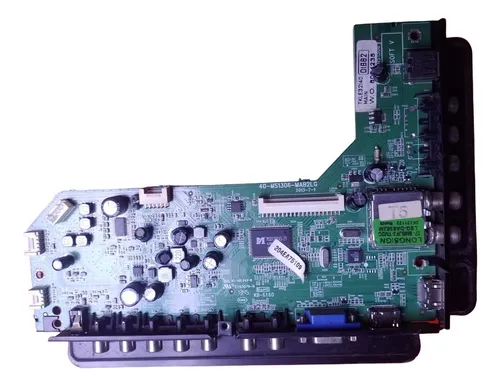

MainBoard
40-MS1306-MAB2LG
PowerBoard
SHG3206A-101H / DLBB242
Panel Display
ST3151A04-3
Observación técnica
En algunas unidades la fuente puede variar en el driver LED respecto de la serigrafía SHG3206A-101H.

Documentación técnica

Manual de Usuario — TELEFUNKEN TKLE3214D
Descargar manual de usuario del equipo TELEFUNKEN TKLE3214D
Descargas: No especificadas Descarga VIP
Manual Service / Diagrama — TELEFUNKEN TKLE3214D
Manual_Service_TKLE3214D.pdf
1.12 MiB Descargado 126 veces Descarga VIP
Diagrama — 40-MS1306-MAB2LG
40-MS1306-MAB2LG.pdf
715.83 KiB Descargado 2314 veces Descarga VIP
Diagrama — SHG3206A-101H / DLBB242
SHG3206A-101H_DLBB242.pdf
465.92 KiB Descargado 1680 veces Descarga VIP
Nota: la plataforma MS306D-LA aparece con bastante material técnico reutilizable entre modelos TCL, Telefunken y otros equivalentes.

Firmware por USB — TELEFUNKEN TKLE3214D / MS306D-LA

Firmware por USB

TELEFUNKEN TKLE3214D — Actualización de Firmware / USB

Archivo publicado para este modelo
Instrucciones

Archivo visible

  • Firmware publicado para este modelo: TKLE3214D_Firmware.zip.
  • El material visible confirma el archivo, pero no deja abierto el procedimiento paso a paso de instalación.
  • Antes de actualizar conviene verificar panel, fuente y Project ID si la placa fue reemplazada o si la imagen quedó invertida.

En esta familia de placas el ajuste de Project ID puede corregir orientación de imagen sin cambiar de firmware.

  • TKLE3214D_Firmware.zip (2.8 MiB) (Descargado 132 veces)
    descarga disponible a miembros con suscripcion activa
Dump memoria
Datos de Memoria / DUMP — TELEFUNKEN TKLE3214D
Archivo SPI publicado para la main 40-MS1306-MAB2LG.
DUMP SPI 25Q32 MS306D

Archivos de memoria — TELEFUNKEN TKLE3214D

Archivo visible de memoria SPI para la plataforma 40-MS1306-MAB2LG.

ARCHIVOS DISPONIBLES
Datos de Memoria SPI — TELEFUNKEN TKLE3214D
Archivo: MST_EXT_SPI #ISP_25Q32_40-ms1306-mab2LG.rar
Tipo de memoria: SPI 25Q32
Placa: 40-MS1306-MAB2LG
Publicado como dump para esta plataforma
descarga disponible a miembros con suscripcion activa

Instrucciones técnicas — TELEFUNKEN TKLE3214D

PROCEDIMIENTO
Verificar primero que la placa sea 40-MS1306-MAB2LG y que el archivo corresponda a una memoria SPI 25Q32.
Si luego de grabar la SPI la imagen queda invertida o fuera de escala, revisar el Project ID desde el menú de service.
Como en esta familia existe más de un modelo compatible con la misma main, conviene confirmar panel y fuente antes de reprogramar.
NOTA TÉCNICA

Nota: En TELEFUNKEN TKLE3214D, la publicación visible del dump corresponde a la memoria SPI 25Q32 de la plataforma 40-MS1306-MAB2LG.

Soporte y aportes — TELEFUNKEN TKLE3214D
Menú Service • Project ID • Audio
Service Project ID Audio

Menú Fábrica / Diseño / Servicio — TELEFUNKEN TKLE3214D

Entrar y cambiar configuraciones en el menú de servicio sin entender el funcionamiento puede causar daños permanentes en el televisor.

Menú Fábrica: en Imagen, seleccione Contraste y presione 9 → 7 → 3 → 5.
Menú Diseño: en Imagen, seleccione Contraste y presione 1 → 9 → 5 → 0.
Menú Servicio: en Imagen, seleccione Contraste y presione 9 → 7 → 0 → 5.

Project ID / Rotación de Pantalla — TELEFUNKEN TKLE3214D

Aporte visible para esta plataforma: el TV viene original con Project ID 4.

Si necesita invertir el panel en una variante HD, puede usar Project ID 3.
Según el aporte publicado, con esa ID la imagen se invierte y la marca sigue quedando como TELEFUNKEN.

Importante: este ajuste es especialmente útil cuando se reemplaza la main por otra compatible y la pantalla queda al revés.

Se entrecorta el sonido / Sin audio — MS306D-LA

En la plataforma de esta main aparece una falla repetida de audio: se entrecorta, queda en mute al rato o directamente no sale por parlantes.

Solución base publicada: levantar el capacitor C602 = 1uF.
Si no recupera el audio, reemplazar Q602 = BT3904 y Q601 = BT3906, que pertenecen a la etapa de MUTE.
En aportes posteriores también aparecen como componentes a revisar R621 de 10 ohm, C630 de 1uF, C622 y el integrado de audio TPA3113D2 / RT9108NB.

Dato: en esta plataforma el circuito de audio es una falla bastante recurrente, así que conviene revisar la etapa mute y la alimentación del integrado antes de cerrar diagnóstico.
