TELEFUNKEN TKLE3215D

Descargas TELEFUNKEN TKLE3215D: firmware USB, instalación forzada, dump EEPROM y NAND, manual service, menú service, reset, cambio de logo y reparación de reinicios

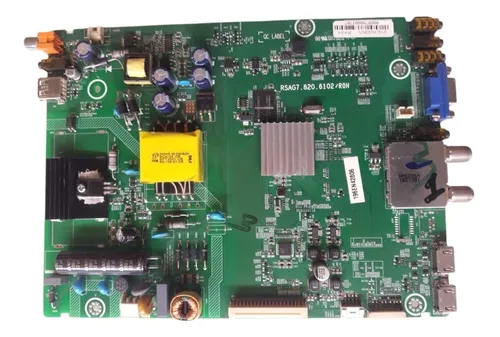

Marca: TELEFUNKEN Modelo: TKLE3215D Placa: RSAG7.820.6102 Panel: HD315DH-B12
TELEFUNKEN TKLE3215D
descarga disponible a miembros con suscripcion activa
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, dump, manuales y soporte técnico
  • Actualización de Firmware / USB — TKLE3215D
  • Firmware / Instalación Forzada USB — TKLE3215D
  • Datos de Memoria / DUMP — N50 K24C32
  • Datos de Memoria / DUMP — N51 TC58NVG1S3HTA00
  • Manual Service / Diagrama — TELEFUNKEN TKLE3215D
  • Diagrama — RSAG7.820.6102
Información técnica
Información técnica TELEFUNKEN TKLE3215D
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
TELEFUNKEN
TKLE3215D
Modelo
TKLE3215D
Chasis
MSD6308
MainChip
MSTAR MSD6308
Matriz
HISENSE
Control remoto
ER-33912T
Modelo compatible
BGH BLE3215D · HISENSE HLE3215D · TELEFUNKEN TKLE3215D
Placa y panel
MainBoard + PowerBoard
RSAG7.820.6102
Panel Display
HISENSE HD315DH-B12
T-CON
RSAG7.820.6063

Documentación técnica

Manual Service / Diagrama — TELEFUNKEN TKLE3215D
Manual_Service_TKLE3215D.pdf
289.25 KiB Descargado 163 veces Descarga VIP
Diagrama — RSAG7.820.6102
RSAG7.820.6102.pdf
353.44 KiB Descargado 1055 veces Descarga VIP
Nota: para este modelo corresponde la variante 32HD F0203 de la plataforma RSAG7.820.6102.

Firmware por USB — TELEFUNKEN TKLE3215D / RSAG7.820.6102

Actualización de firmware por USB

TELEFUNKEN TKLE3215D — Actualización de Firmware por USB

Instalación normal desde menú del sistema
Instrucciones

Instructivo de actualización con pendrive

  • Descargar el archivo MSD6308_6102_32HD_F0203.zip.
  • Descomprimir el archivo descargado. Obtendrá un archivo con nombre USBUpgrade.bin.
  • Copiar el archivo USBUpgrade.bin en un pendrive. Asegúrese de que no exista otro archivo con extensión .bin.
  • Insertar el pendrive en un puerto USB0 del TV LED.
  • Ingresar a MENU → CONFIGURACION → ACTUALIZAR FIRMWARE (USB) → OK.
  • Aparecerá un cartel para actualizar. Presionando en SI comienza la instalación.

Para TKLE3215D corresponde la versión 32HD F0203, no la variante 40FHD de la misma placa.

  • MSD6308_6102_32HD_F0203.zip
    descarga disponible a miembros con suscripcion activa
Firmware forzado por USB

TELEFUNKEN TKLE3215D — Instalación Forzada de Firmware por USB

Recuperación cuando no se puede ingresar al menú
Instrucciones

Guía de instalación forzada

  • Descargar el archivo MSD6308_6102_32HD_F0203.zip.
  • Descomprimir el archivo. Obtendrá USBUpgrade.bin.
  • Copiar el archivo al pendrive y asegurarse de que no exista otro archivo con extensión .bin.
  • Insertar el pendrive en el puerto USB0 del TV LED.
  • Si no tiene acceso al menú, desenchufe el TV de la corriente y espere 10 segundos.
  • Luego enchufe el TV, manteniendo presionada la tecla MENU del TV y enciéndalo con el control remoto hasta que comience la instalación.

Este método se usa cuando el equipo no permite ingresar al menú normal o queda bloqueado al iniciar.

  • MSD6308_6102_32HD_F0203.zip
    descarga disponible a miembros con suscripcion activa
Dump memoria
Datos de Memoria / DUMP — TELEFUNKEN TKLE3215D
Archivos publicados para EEPROM N50 y NAND N51 con panel HD315DH-B12.
DUMP EEPROM NAND 32HD

Archivos de memoria — TELEFUNKEN TKLE3215D

Archivos de memoria visibles para esta variante 32HD con panel HISENSE HD315DH-B12.

ARCHIVOS DISPONIBLES
Datos de Memoria — N50 EEPROM
Archivo: TKLE3215D_N50_K24C32.zip
Memoria: K24C32 EEPROM
Panel asociado: HISENSE HD315DH-B12
Placa: RSAG7.820.6102
descarga disponible a miembros con suscripcion activa
Datos de Memoria — N51 NAND
Archivo: 32HD_N51_TC58NVG1S3HTA00.zip
Memoria: TC58NVG1S3HTA00 NAND
Variante correcta: 32HD
Placa: RSAG7.820.6102
descarga disponible a miembros con suscripcion activa

Instrucciones técnicas — TELEFUNKEN TKLE3215D

PROCEDIMIENTO
Verificar primero que la placa sea RSAG7.820.6102 y que el panel corresponda a HD315DH-B12.
Si se va a trabajar sobre la memoria principal, usar la variante 32HD_N51_TC58NVG1S3HTA00 y no la publicación 40FHD de la misma placa.
Si luego de grabar memoria el equipo inicia con logo incorrecto, corregirlo desde el menú de service en la ruta de configuración de logo.
NOTA TÉCNICA

Nota: En TELEFUNKEN TKLE3215D, la EEPROM publicada corresponde a N50 K24C32 y la memoria principal a N51 TC58NVG1S3HTA00. Ambas están asociadas a la variante 32HD.

Soporte y aportes — TELEFUNKEN TKLE3215D
Menú Service • Reset • Logo • Falla • Backlight
Service Reset Logo Falla Backlight

Menú Service / Modo Servicio / Modo Fábrica — TELEFUNKEN TKLE3215D

Cambiar la configuración en el menú de servicio sin entender el funcionamiento puede causar daños permanentes en su televisor.

Encienda el Televisor.
Pulsar botón MENU.
Seleccionar SONIDO → BALANCE.
BALANCE debe estar en 0. Nos paramos sobre Balance pero NO pulsamos OK.
Ingresar en secuencia 1 9 6 9.
Aparece una M a la izquierda superior de la pantalla. Pulsar MENU.
Aparece en pantalla el MENU de SERVICE. Para salir pulsar Power off.

Reset / Restaurar a Valores de Fábrica — TELEFUNKEN TKLE3215D

Procedimiento por menú de usuario: ingresar a MENU → Configuracion → Restaurar parametros de fábrica.
Presionar ACEPTAR. El televisor se reinicia y luego debe hacerse la configuración inicial.
Procedimiento por menú de service: entrar al menú service con la secuencia publicada.
Seleccionar Init → Unprotected Clear → OK.

No enciende / Enciende y se tilda / Se reinicia — TELEFUNKEN TKLE3215D

Falla publicada para esta placa: el equipo no enciende, no responde al control, se tilda, se reinicia, queda sin LED de stand-by o entra en bucle mostrando el logo.

Reemplazar el regulador N17 por AMS1117-3.3. Retirar R30 y hacer un puente en R28.
Reemplazar N36 por AMS1117-1.5 y hacer un puente en R60.
En el informe se recomienda usar reguladores fijos y no los ajustables originales.

Bajar Corriente a LEDs / Backlight — TELEFUNKEN TKLE3215D

Modificación publicada para reducir la corriente del backlight en esta placa con driver MAP3201.

Reemplazar la resistencia R935 de 1 ohm por una resistencia de 2 ohm / 2W.

Nota: la modificación es tentativa y una menor corriente implica menos brillo. El resultado debe evaluarse en cada equipo.
