THS TH4321FH5

Descargas THS TH4321FH5: firmware USB, diagramas, manual service, memorias e instructivos técnicos (PDF/ZIP/RAR)

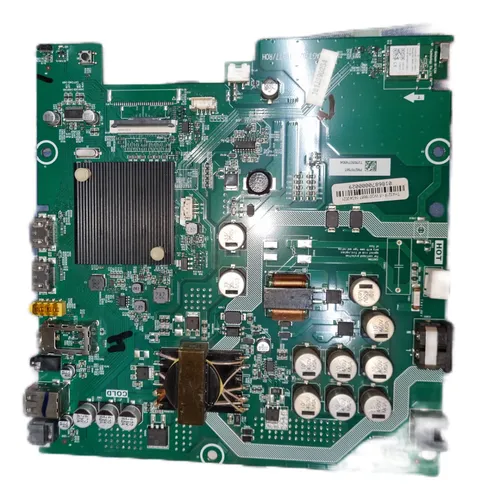

Marca: THS Modelo: TH4321FH5 Placa: RSAG7.820.10077 Chasis: MT9602 Panel: HISENSE JHD425X1F71-K2B1
THS TH4321FH5
Descarga disponible para miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales, componentes y memorias
  • Firmware — Actualización por USB K1117 para THS TH4321FH5 / RSAG7.820.10077
  • Firmware — Actualización por USB L0311 para THS TH4321FH5 / RSAG7.820.10077
  • Firmware — Instalación forzada por USB K1117 para THS TH4321FH5 / RSAG7.820.10077
  • Firmware — Instalación forzada por USB L0311 para THS TH4321FH5 / RSAG7.820.10077
  • Diagrama de MainBoard + PowerBoard — RSAG7.820.10077
  • Lista de componentes — RSAG7.820.10077
  • Manual Service — THS TH4321FH5
  • Manual Service — MT9602 / RSAG7.820.10077
  • Datos de Memoria / DUMP — RSAG7.820.10077 (32" HD · eMMC)
  • Datos de Memoria / DUMP — THS TH4321FH5 / RSAG7.820.10077 (43" FHD · eMMC)
  • Datos de Memoria / PinOut — RSAG7.820.10077 (eMMC)
Información técnica
Información técnica THS TH4321FH5
Datos técnicos y documentación oficial
Info detallada

Info detallada

Ficha
Empresa / Marca
THS
TH4321FH5
Modelo
TH4321FH5
Chasis
MT9602
Matriz
HISENSE
Control remoto
EN2I30TO
Modelo compatible
HISENSE 43A42GSV · THS TH4321FH5
Placas y conectividad
MainBoard + PowerBoard
RSAG7.820.10077
Wifi
WF-M601-UWS2
Panel Display
HISENSE JHD425X1F71-K2B1 · BOE HV430FHB-F90 CELL
SoC / MainChip
MEDIATEK MT9602
Tipo de memoria
eMMC

Documentación técnica

Manual Service — THS TH4321FH5
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Diagrama — RSAG7.820.10077
RSAG7.820.10077
366.11 KiB Descargado 1289 veces Descarga VIP
Lista de componentes — RSAG7.820.10077
Part.Description.10077
312.23 KiB Descargado 339 veces Descarga VIP
Manual Service — MT9602 / RSAG7.820.10077
Manual_Service_MT9602_10077
2.61 MiB Descargado 1010 veces Descarga VIP
Nota: cambiar parámetros internos sin respaldo previo puede afectar el funcionamiento del TV y de la placa main.

Firmware por USB — THS TH4321FH5 / RSAG7.820.10077 (Actualización + Forzado)

Firmware por USB

THS TH4321FH5 — Actualización de firmware por USB

Instalación desde menú de usuario
Instrucciones

Instrucciones de actualización normal con pendrive

  • Descomprimir el paquete descargado hasta obtener el archivo de actualización con extensión .bin.
  • Copiar ese archivo al pendrive y dejar el USB sin otros contenidos adicionales.
  • Insertar el pendrive en un puerto USB del televisor antes de iniciar el proceso.
  • Ingresar a Menu → Ajustar → Servicio de asistencia → Actualización de sistema y elegir Actualizar desde USB.
  • Confirmar con Reiniciar, esperar a que termine la carga y luego restaurar a valores de fábrica para completar la configuración inicial.

Usar pendrive en FAT32 y dejar solo el archivo del firmware. Después de la actualización por USB, conviene hacer reset fábrica para evitar errores de configuración previa.

  • MTK9602_10077_K1117.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
  • MTK9602_10077_L0311.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Firmware forzado por USB

THS TH4321FH5 — Instalación forzada de firmware por USB

Método de arranque con tecla VOL+
Instrucciones

Guía de instalación forzada con pendrive

  • Extraer el firmware descargado para obtener el archivo .bin que usará el televisor.
  • Copiar únicamente el archivo resultante al pendrive, evitando otros ficheros dentro del USB.
  • Conectar el pendrive al TV y desenchufar el equipo de la red eléctrica durante unos 5 segundos.
  • Mantener presionada la tecla VOL+, volver a enchufar el televisor y soltar cuando aparezca la interfaz de instalación.
  • Esperar hasta que finalice el proceso y luego efectuar una restauración a valores de fábrica desde el menú del equipo.

No cortar la energía durante el forzado por USB. Si el sistema queda inestable después del firmware, completar con reset fábrica ayuda a limpiar datos anteriores.

  • MTK9602_10077_K1117.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
  • MTK9602_10077_L0311.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Firmware por USB

RSAG7.820.10077 — Actualización de firmware por USB

Actualización normal para chasis MT9602
Instrucciones

Procedimiento de actualización desde USB

  • Descomprimir el archivo de firmware hasta obtener el .bin que corresponde a esta plataforma.
  • Colocar el archivo en un pendrive vacío para evitar que el sistema tome un paquete equivocado.
  • Insertar el USB en el televisor y entrar a Menu → Ajustar → Servicio de asistencia.
  • Elegir Actualización de sistema → Actualizar desde USB y confirmar el reinicio para iniciar la carga.
  • Esperar unos minutos hasta finalizar y después restaurar el equipo a valores de fábrica para volver a configurarlo desde cero.

Verificar que el firmware coincida con la placa RSAG7.820.10077 antes de usar el USB. Una actualización incorrecta puede dejar el TV sin arranque o con fallas de imagen.

  • MTK9602_10077_K1117.zip (512.96 MiB) (Descargado 1120 veces)
    Descarga disponible para miembros con suscripción activa
  • MTK9602_10077_L0311.zip (529 MiB) (Descargado 889 veces)
    Descarga disponible para miembros con suscripción activa
Firmware forzado por USB

RSAG7.820.10077 — Instalación forzada de firmware por USB

Arranque de recuperación con VOL+
Instrucciones

Procedimiento forzado de actualización por USB

  • Descomprimir el firmware y preparar el archivo .bin en un pendrive limpio.
  • Insertar el USB en el televisor antes de aplicar energía al equipo.
  • Desenchufar el TV, aguardar unos segundos y mantener presionada la tecla VOL+ del control remoto.
  • Enchufar nuevamente el televisor y esperar a que se muestre la pantalla de instalación para soltar la tecla.
  • Dejar que el firmware finalice sin interrupciones y completar luego una restauración a valores de fábrica desde el menú.

Si por menú no inicia la carga, el forzado por USB puede recuperar el sistema. Antes de empezar, revisar que el archivo sea correcto para el chasis MT9602 y la placa instalada.

  • MTK9602_10077_K1117.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
  • MTK9602_10077_L0311.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Dump memoria
Datos de Memoria / DUMP — RSAG7.820.10077 (32" HD)
Archivo de memoria eMMC dividido en partes para regrabación con programador sobre esta plataforma.
DUMP eMMC 32HD RSAG7.820.10077

Archivos de memoria — RSAG7.820.10077 (32" HD)

Descarga disponible para miembros con suscripción activa para regrabar memoria eMMC de esta variante de 32 pulgadas.

ARCHIVOS DISPONIBLES
MTK9602_32A5611_EMMC_L1717.part01.rar
Tamaño: 350 MiB
Descargado 128 veces
Descarga disponible para miembros con suscripción activa
MTK9602_32A5611_EMMC_L1717.part02.rar
Tamaño: 350 MiB
Descargado 126 veces
Descarga disponible para miembros con suscripción activa
MTK9602_32A5611_EMMC_L1717.part03.rar
Tamaño: 350 MiB
Descargado 129 veces
Descarga disponible para miembros con suscripción activa
MTK9602_32A5611_EMMC_L1717.part04.rar
Tamaño: 189.02 MiB
Descargado 134 veces
Descarga disponible para miembros con suscripción activa

Instrucciones de lectura y grabación eMMC — RSAG7.820.10077

PROCEDIMIENTO
Retirar la placa main del televisor para trabajar sobre la zona de memoria con acceso libre.
Unir los pines del cristal Z1 a GND antes de iniciar la conexión.
Conectar la masa del programador al punto de masa de la mainboard.
Tomar la señal CLK desde R122.
Llevar la línea CMD desde R120.
Raspar la pista indicada para soldar el punto D0.
Alimentar externamente la placa con 12V en XP1.
Realizar la lectura o escritura con RT809H ajustando VCQ = 1.8V.
NOTA TÉCNICA

Datos: En RSAG7.820.10077, un dump es una copia del contenido de la memoria eMMC que sirve para reprogramar la placa cuando el sistema está corrupto y el TV no puede recuperarse por USB o desde el menú.

PinOut eMMC
Datos de Memoria / PinOut / DUMP — THS TH4321FH5 / RSAG7.820.10077 (43" FHD)
Archivos eMMC divididos en partes y procedimiento de conexión para lectura o escritura con programador.
PINOUT eMMC 43FHD TH4321FH5

Archivos de memoria — THS TH4321FH5 / 43" FHD

Descarga disponible para miembros con suscripción activa para restaurar el contenido eMMC de la versión 43 pulgadas Full HD.

ARCHIVOS DISPONIBLES
MTK9602_43A5611_EMMC_L1217.part01.rar
Tamaño: 350 MiB
Descargado 187 veces
Descarga disponible para miembros con suscripción activa
MTK9602_43A5611_EMMC_L1217.part02.rar
Tamaño: 350 MiB
Descargado 166 veces
Descarga disponible para miembros con suscripción activa
MTK9602_43A5611_EMMC_L1217.part03.rar
Tamaño: 350 MiB
Descargado 181 veces
Descarga disponible para miembros con suscripción activa
MTK9602_43A5611_EMMC_L1217.part04.rar
Tamaño: 191.05 MiB
Descargado 171 veces
Descarga disponible para miembros con suscripción activa

Instrucciones de conexión eMMC (PinOut) — THS TH4321FH5 / RSAG7.820.10077

PROCEDIMIENTO
Extraer la mainboard del equipo antes de iniciar la conexión del programador.
Puentear los pines del cristal Z1 hacia masa para estabilizar la lectura.
Unir el GND del programador con el GND de la placa.
Cablear CLK en R122 y CMD en R120.
Tomar el punto D0 en la pista señalada, raspando lo necesario para soldar.
Alimentar la placa con una fuente externa de 12V en XP1 durante el trabajo.
Usar el programador RT809H configurando la tensión VCQ en 1.8V.
Si en ISP solo permite leer, revisar también el aporte técnico sobre retiro de R120 y R122 para mejorar la escritura.
NOTA TÉCNICA

Datos: En THS TH4321FH5, el dump eMMC funciona como imagen de rescate porque permite reconstruir el arranque desde hardware. Si la falla es de fuente, panel o componentes, la regrabación no la resuelve.

Soporte y aportes — THS TH4321FH5 / RSAG7.820.10077
Menú Service • Reset • Cambio de marca/logo • Backlight • eMMC / ISP • Aportes técnicos

Menú Service / Modo Fábrica — THS TH4321FH5

Cambiar parámetros del menú de servicio sin conocer su función puede provocar daños permanentes. Se recomienda registrar valores antes de modificar cualquier ajuste.

Encender el televisor.
Presionar INPUT y elegir cualquier fuente de señal disponible.
Ingresar al MENU del equipo.
Ir a Ajustar → Sonido → Balance.
Dejar el cursor sobre Balance sin presionar OK.
Ingresar la secuencia 1 9 6 9.
Verificar que aparezca una M en la esquina superior izquierda.
Volver a pulsar MENU para mostrar el menú de service en pantalla.
Salir del modo técnico con Power Off.

Nota: Este acceso sirve para diagnóstico y ajustes internos. No conviene cambiar valores a ciegas si no se tiene respaldo de la configuración original.

Reset / Restaurar a valores de fábrica — THS TH4321FH5

El reset elimina configuraciones y deja el televisor como de fábrica. Luego del reinicio, es necesario repetir el asistente de configuración inicial.

Entrar a MENU.
Ir a Ajustar → Servicio de asistencia → Restaurar a los valores de fábrica.
Confirmar en Aceptar y esperar el reinicio del televisor.
Una vez reiniciado, completar la configuración inicial del equipo.
Si el menú de usuario no está accesible, entrar primero al menú service con la secuencia 1 9 6 9.
Dentro del menú técnico, seleccionar Option.
Presionar OK y ejecutar Clean All.
Después del reinicio, realizar nuevamente la puesta en marcha inicial.

Nota: El reset puede ser útil tras instalar firmware, cambiar logo o corregir configuraciones dañadas. Conviene usarlo al finalizar trabajos de software.

Modificar marca o logo — THS TH4321FH5

Este ajuste suele ser necesario después de cambiar la mainboard, reinstalar firmware o reemplazar datos de memoria.

Ingresar al menú de service con el método de acceso por Balance + 1 9 6 9.
Ir a la ruta Factory → Options → Logo.
Cambiar la marca con las flechas izquierda o derecha del control remoto.
Si no aparece el logo correcto, elegir Welcome o Smart TV como alternativa genérica.
Apagar el TV desde el control remoto y volver a encenderlo.
Hacer una restauración a valores de fábrica y verificar que la marca haya quedado aplicada correctamente.

Nota: El logo correcto depende del perfil cargado en la placa. Si la opción no figura o no guarda cambios, revisar firmware y configuración de panel.

Backlight: bajar corriente a LEDs — THS TH4321FH5

Procedimiento indicado para el modelo de 43 pulgadas.

Retirar las resistencias R728 y R729 de 5.1 ohm cada una.
Evaluar brillo y consumo final para dejar un nivel aceptable de backlight según el estado del equipo.

Nota: Es una modificación tentativa. Al bajar corriente se reduce el brillo, por lo que conviene validar el resultado antes de entregar el TV.

Menú Service / Modo Fábrica — RSAG7.820.10077

Este acceso técnico fue publicado para la plataforma MT9602 y permite realizar ajustes internos durante tareas de reparación.

Prender el televisor y seleccionar cualquier entrada con la tecla INPUT.
Abrir el MENU del equipo.
Entrar en Ajustar → Sonido → Balance.
Dejar el foco sobre Balance sin confirmar la opción.
Marcar la clave 1 9 6 9 desde el control remoto.
Cuando aparezca la letra M, volver a pulsar MENU.
Trabajar dentro del MENU de SERVICE solo sobre parámetros conocidos.
Cerrar el modo técnico apagando el TV con Power Off.

Nota: Aunque el método coincide con el del modelo THS, este panel queda separado porque fue publicado como procedimiento específico para la placa RSAG7.820.10077.

Reset / Restaurar a valores de fábrica — RSAG7.820.10077

El procedimiento devuelve el software a su estado inicial y borra configuraciones previas del usuario.

Abrir el menú principal del televisor.
Entrar a Ajustar → Servicio de asistencia.
Seleccionar Restaurar a los valores de fábrica.
Aceptar la acción y dejar que el TV reinicie por completo.
Si se requiere hacerlo desde el menú técnico, abrir primero el Service Menu.
Ir a Option y confirmar con OK.
Ejecutar la función Clean All.
Al volver a encender, repetir la configuración inicial del televisor.

Nota: Es un recurso útil cuando el TV conserva fallas de software luego de una actualización o cuando se necesita limpiar ajustes internos de la placa.

Modificar marca o logo — RSAG7.820.10077

El cambio de logo puede ser necesario cuando la placa fue reemplazada o cuando el software cargado no coincide con la marca final del televisor.

Abrir el menú de service utilizando la secuencia publicada para esta plataforma.
Moverse con las flechas hasta Factory → Options → Logo.
Buscar la marca correcta con las teclas izquierda o derecha del control remoto.
Si la opción adecuada no figura, se puede usar Welcome o Smart TV como logo genérico.
Apagar el equipo desde el control y encender nuevamente para aplicar el cambio.
Realizar luego un reset a valores de fábrica y confirmar la nueva marca al iniciar.

Nota: Cuando el logo no coincide, no siempre se trata de una falla. Muchas veces es solo una configuración interna pendiente luego del cambio de placa o firmware.

Backlight: bajar corriente a LEDs — RSAG7.820.10077

Modificación publicada para la versión de 43 pulgadas con esta mainboard.

Quitar las resistencias R728 y R729, ambas de 5.1 ohm.
Controlar el nivel final de brillo, ya que la reducción de corriente modifica el rendimiento del backlight.

Nota: Este ajuste se evalúa caso por caso. Sirve para aliviar exigencia sobre LEDs, pero siempre debe comprobarse el resultado visual en pantalla.

Aporte técnico: escritura eMMC / ISP — RSAG7.820.10077

Se registraron aportes de usuarios sobre fallas al grabar la eMMC por ISP y sobre una solución práctica para que la escritura funcione.

Si el programador muestra errores de escritura o CSD CRC error, revisar primero la tensión de trabajo de la eMMC.
Un aporte indica que la línea de I/O debe trabajarse a 1.8V en lugar de 3.3V.
Otro caso resuelto logró escribir la memoria retirando las resistencias R120 y R122.
También se informó que no funcionó tomar alimentación desde la propia fuente de la placa y que debieron inyectar 12V en XP1.
Luego de esos cambios, la memoria permitió lectura y escritura desde ISP con mejor resultado práctico.

Nota: Este panel reúne aportes comunitarios reales. Conviene validar cada punto según programador, versión de placa y estado eléctrico del equipo antes de intervenir.

ADMIRAL 32NS18

Descargas ADMIRAL 32NS18: firmware USB, diagrama, dump y manuales (PDF/ZIP)

Marca: ADMIRAL Modelo: 32NS18 Placa: 5851-A7M01B-0P00 Chasis: 7M01B Panel: SDL320HY(LD0-250)(05) Tamaño/Resolución: 32" HD (1366×768)
ADMIRAL 32NS18
DESCARGAS DISPONIBLES
Firmware, diagramas, dump y manuales
  • Diagrama ADMIRAL 32NS18 MainBoard + PowerBoard (5851-A7M01B-0P00.pdf)
  • Actualización Firmware por USB ADMIRAL 32NS18 (7M01B_HD_20190430_(Panel-CSOT).zip)
  • Actualización Firmware por USB ADMIRAL 32NS18 (7M01B_HD_20190425_(Panel-LG).zip)
  • Firmware forzado por USB ADMIRAL 32NS18 (7M01B_HD_UpgradeReset_(Panel-CSOT).zip)
  • Firmware forzado por USB ADMIRAL 32NS18 (7M01B_HD_UpgradeReset_(Panel-LG).zip)
  • Datos de Memoria ADMIRAL 32NS18 (EMMC_7M01B_HD.zip)
  • Manual de Usuario ADMIRAL 32NS18 (Manual_Usuario_32NS18)
  • Manual Service ADMIRAL 32NS18 (Manual_Service_32NS18)
  • Manual Service ADMIRAL 32NS18 (Service_Manual_7M01B.pdf)
Información técnica
Información técnica — SKYWORTH 7M01B
Información técnica y documentación (chasis 7M01B)
Info detallada

Info detallada

Ficha
Empresa / Marca
Empresa / Marca
SKYWORTH
7M01B
Modelo
Modelo
7M01B
Chasis
Chasis
7M01B
Placas y display
MainBoard + PowerBoard
MainBoard + PowerBoard
Códigos: 5851-A7M01B-0P00 · 5851-A7M01B-0P10
Panel Display
Panel Display
Referencias en archivos: Panel-CSOT / Panel-LG
Compatibilidad
Modelo compatible
Modelo compatible
Sin Info: por el momento
Tip: si el equipo queda en standby con LED verde y no responde, medir regulador U2P2 (3.3V). Reemplazar U2P2 si la tensión es menor a 3.3V. Nota: cambios sin diagnóstico pueden causar daños permanentes.
Documentación

Documentación técnica

Archivo / Descarga
Manual de Usuario — SKYWORTH 7M01B
Sin Info: por el momento
Archivo / Descarga
Diagrama (PDF) — 5851-A7M01B-0P00
5851-A7M01B-0P00.pdf
1.24 MiB Descargas: 1311 Descarga VIP
Archivo / Descarga
Manual Service (PDF) — 7M01B
Service_Manual_7M01B.pdf
4.3 MiB Descargas: 1200 Descarga VIP
Nota: verificar chasis, código de placa y compatibilidad de panel antes de usar documentación o realizar reemplazos.
Firmware

BLOQUE 03 — AQUÍ VA TODO DE INSTRUCCIONES DE FIRMWARE

Instrucciones

AQUÍ VAN LAS INSTRUCCIONES DE INSTALACIÓN

  • PASO 1 — Aquí va la primera instrucción del firmware.
  • PASO 2 — Aquí va la segunda instrucción.

AQUÍ VA LA DESCRIPCIÓN DEL PROCEDIMIENTO DE ACTUALIZACIÓN, DETALLES IMPORTANTES, ADVERTENCIAS O RECOMENDACIONES SOBRE EL FIRMWARE.

  • NOMBRE_DEL_FIRMWARE.zip (Tamaño · Descargas)
    DESCARGA SOLO PARA MIEMBROS
Dump memoria
BLOQUE 04 — AQUÍ VA TODO DE DUMP DATOS DE MEMORIA
AQUÍ VAN LOS ARCHIVOS BINARIOS, SPI, EEPROM, NAND, eMMC Y DATOS PARA REGRABACIÓN.
DUMP SPI EEPROM MEMORIA

AQUÍ VAN LOS ARCHIVOS DE MEMORIA (EJEMPLO)

AQUÍ SE COLOCAN LOS ARCHIVOS PARA GRABAR MEMORIA. LAS DESCARGAS PUEDEN SER SOLO PARA MIEMBROS.

ARCHIVOS DISPONIBLES
NOMBRE_DEL_ARCHIVO_MEMORIA.zip
Código memoria • Descargado 000 veces
DESCARGA SOLO PARA MIEMBROS

AQUÍ VAN LAS INSTRUCCIONES DE REGRABACIÓN

PROCEDIMIENTO
PASO 1 — Aquí va el procedimiento para grabar la memoria con programador.
PASO 2 — Aquí se indica conexión, pinout o configuración del software.
NOTA TÉCNICA

Nota: AQUÍ VA LA EXPLICACIÓN SOBRE QUÉ ES UN DUMP DE MEMORIA, CUÁNDO UTILIZARLO Y EN QUÉ CASOS ES NECESARIO REGRABAR SPI, EEPROM, NAND O eMMC.

Soporte técnico
BLOQUE 05 — SOPORTE Y APORTES
AQUÍ VA TODO LO RELACIONADO A SOPORTE, SERVICE Y AJUSTES

AQUÍ VAN LAS INSTRUCCIONES DE SOPORTE / SERVICE

AQUÍ VA LA ADVERTENCIA SOBRE EL MENÚ SERVICE, AJUSTES DE FÁBRICA O PARÁMETROS TÉCNICOS IMPORTANTES.

PASO 1 — Aquí va la primera instrucción.
PASO 2 — Aquí va la segunda instrucción.
PASO 3 — Aquí va la tercera instrucción.

Nota: AQUÍ VA EL APORTE TÉCNICO, RECOMENDACIONES O ACLARACIONES IMPORTANTES PARA EL SOPORTE DEL EQUIPO.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
