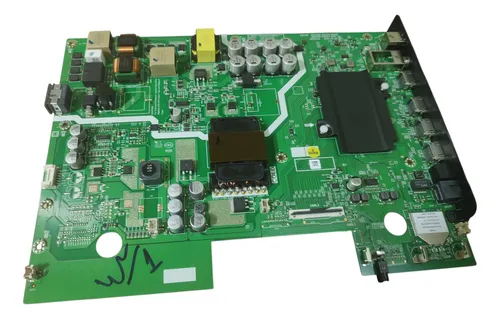

THS THS55UHD25GS

Para este modelo se publicaron varios métodos de acceso al menú de service, tanto con control numérico como sin números.

Encender el televisor, seleccionar modo CATV o TV y esperar unos 20 segundos.

Con control numérico, presionar INPUT/SOURCE y luego ingresar la secuencia 3195.

Con control sin números, una opción es pulsar INPUT/SOURCE y luego hacer Izquierda, Derecha, Izquierda, Derecha.

Otro método sin números consiste en abrir el teclado virtual desde la tecla de ajustes y seleccionar 3195 con las teclas de navegación.

También se puede entrar desde HOME → E-manual y luego usar la secuencia Izq - Der - Arriba - Abajo - OK.

Cuando aparezca Factory/Service OSD Menus, usar la tecla back para navegar o salir varias veces hasta volver a modo cliente.

Como salida alternativa, apagar el TV con power off.

Nota: Antes de cambiar valores del modo service, conviene registrar la configuración original para evitar desajustes de panel, logo o software.

Si en la esquina superior izquierda aparece la leyenda MODO M, el equipo quedó en modo fábrica y se debe desactivar la función hotkey.

Ingresar al modo de fábrica desde MENU → Opciones Avanzadas y luego marcar 3195.

Dentro del menú técnico, entrar en System Setting.

Deshabilitar las opciones HOTKEY y Aging Mode, dejando Hotkey en off.

Apagar y volver a encender el televisor para comprobar que la leyenda desaparezca.

Nota: Este ajuste quita la indicación de modo fábrica en pantalla y devuelve el equipo al uso normal del cliente.

El cambio de logo puede ser necesario después de reemplazar la mainboard, reinstalar firmware o recuperar datos de memoria.

Para modificar el logo desde el menú de service, entrar al modo técnico con alguno de los métodos publicados para este modelo.

Si el logo buscado no aparece en la lista interna, usar el método de carga por archivo USB.

Descomprimir el pack de logos hasta obtener la carpeta Android_9216_tvconfig.

Copiarla al pendrive, insertarlo con el TV encendido y volver a entrar al modo service.

Ir a Update Datas, seleccionar Update Logo y confirmar con OK.

Después de ver Success, entrar en Others y ejecutar Out Factory Reset.

Encender nuevamente y verificar que el cambio de marca o logo se haya aplicado correctamente.

Nota: Si el logo correcto no figura en la lista interna, la carga por USB suele ser la forma práctica de completar la reconfiguración de marca.

El sistema de retroiluminación está basado en el driver OZ9902EGN, con control por corriente constante y resistencias de sensado en dos canales.

En el Canal 1 (IC4B2), revisar las resistencias R4B15, R4B16, R4B17, R4B18 y R4B19, todas de 2.7Ω.

En el Canal 2 (IC4B3), controlar R4B63, R4B64, R4B66, R4B67 y R4B58, también de 2.7Ω.

Para bajar corriente, retirar dos resistencias de 2.7Ω en cada canal; por ejemplo R4B15 y R4B16 en el canal 1, y R4B63 y R4B64 en el canal 2.

Verificar luego las mediciones finales de salida para confirmar que la reducción quede dentro de valores aceptables.

Nota: Antes de modificar, se informaron 50.9V, 550mA y 27.9W. Después del ajuste, 47.3V, 320mA y 15.2W, con una baja cercana al 45% en consumo.

Se reportó un caso donde el backlight se apagaba aun cuando todos los LEDs estaban en buen estado. La solución aplicada fue sobre el sector de capacitores del circuito.

En Canal LED1+, reemplazar los capacitores originales de 15µF / 160V (C0B3, C1B9, C1B16) por 2 capacitores de 47µF / 250V.

En Canal LED2+, cuando esa rama exista, sustituir los originales C0B11 y C1B10 de 15µF / 160V por 2 capacitores de 47µF / 250V.

Luego del cambio, se informó que la falla quedó solucionada.

Como complemento preventivo, también se recomienda retirar resistencias del circuito de sensado para bajar corriente de LEDs.

Nota: Este aporte apunta a una falla concreta del backlight. La combinación de cambio de capacitores y reducción de corriente puede ayudar a evitar reincidencias.

Para la plataforma 9K74B / A9K74B se publicaron los mismos caminos de acceso al menú técnico, diferenciando control numérico y varios métodos para controles sin números.

Encender el TV, elegir modo CATV o TV y esperar cerca de 20 segundos.

Con control numérico, pulsar INPUT/SOURCE y luego ingresar 3195.

En controles sin teclado, un acceso posible es INPUT/SOURCE seguido por Izquierda, Derecha, Izquierda, Derecha.

Otro ingreso consiste en mantener presionada la tecla de ajustes hasta abrir el teclado virtual y seleccionar el código 3195.

También se puede entrar desde HOME → app E-manual y luego usar la secuencia Izq - Der - Arriba - Abajo - OK.

Una vez abierto Factory/Service OSD Menus, usar back varias veces o power off para salir del modo técnico.

Nota: Este acceso corresponde a la plataforma A9K74B. Sirve para diagnóstico y ajustes internos, pero debe usarse solo con conocimiento técnico.

Si el TV queda mostrando MODO M, la desactivación se realiza desde las opciones internas del menú de fábrica.

Ingresar al menú de fábrica desde Input o Source + 3195.

Si no funciona, intentar desde MENU → Opciones Avanzadas y luego introducir 3195.

Dentro de System Setting, deshabilitar HOTKEY y Aging Mode.

Apagar y encender la TV para verificar que ya no aparezca la leyenda en la esquina de la pantalla.

Nota: El objetivo es dejar el equipo otra vez en modo cliente y quitar la activación del hotkey de fábrica.

La plataforma permite cambiar el logo desde el service menu o cargarlo mediante un archivo USB cuando la marca buscada no aparece en la lista interna.

Ingresar al modo service y revisar si el logo necesario está disponible en la lista de opciones internas.

Cuando no aparezca, descomprimir el pack de logos y preparar la carpeta Android_9216_tvconfig en un pendrive.

Insertar el pendrive en el TV encendido y volver a entrar al menú de service con el método disponible para el control usado.

Entrar en Update Datas, elegir Update Logo y confirmar con OK.

Si el proceso finaliza con Success, ejecutar luego Out Factory Reset desde Others.

Reiniciar el televisor y verificar que el logo nuevo haya quedado grabado.

Nota: Este procedimiento resulta útil cuando la placa fue reemplazada o cuando el firmware dejó cargada una marca distinta a la del televisor final.

El informe técnico de esta plataforma describe la reducción de corriente sobre el controlador OZ9902EGN mediante la modificación de resistencias de sensado en ambos canales.

Ubicar en IC4B2 las resistencias R4B15, R4B16, R4B17, R4B18 y R4B19, todas referidas al pin 11 del driver.

Localizar en IC4B3 las resistencias R4B63, R4B64, R4B66, R4B67 y R4B58 del segundo canal.

Retirar dos resistencias de 2.7Ω en cada canal para aumentar la impedancia del lazo y reducir la corriente suministrada a los LEDs.

Medir nuevamente voltaje, corriente y potencia de salida para confirmar que el ajuste no comprometa el brillo más de lo necesario.

Nota: El informe aclara que esta modificación es tentativa y que cada caso debe evaluarse según el display y la cantidad de LEDs del equipo reparado.

Se informó una reparación efectiva para equipos donde el backlight se apagaba a pesar de que los LEDs no estaban dañados.

En la rama LED1+, reemplazar los capacitores originales de 15µF / 160V (C0B3, C1B9, C1B16) por 2 unidades de 47µF / 250V.

En la rama LED2+, cuando exista, cambiar C0B11 y C1B10 de 15µF / 160V por 2 capacitores de 47µF / 250V.

Después del reemplazo, el problema de apagado del backlight quedó resuelto según el informe publicado.

Como medida adicional, retirar resistencias de sensado para bajar corriente y ayudar a prevenir futuras fallas del sistema LED.

Nota: Este panel resume un caso real compartido en la plataforma. El cambio de capacitores se presentó como una solución concreta al corte de backlight en este chasis.
