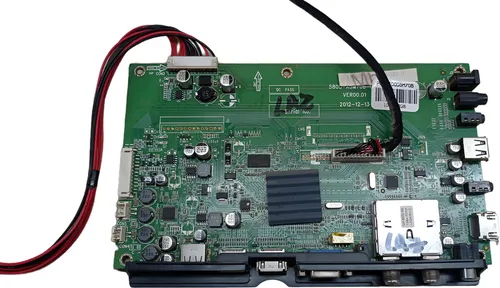

TONOMAC TO-32-4414-LED

Cambiar parámetros del menú de servicio sin conocer su función puede provocar daños permanentes. Este acceso debe usarse solo con criterio técnico.

Encender el televisor.

Seleccionar el modo CATV.

Presionar el botón SOURCE.

Ingresar la secuencia 3 1 9 5.

Se abrirá Factory / Service OSD Menus.

Para salir del modo de fábrica, pulsar Power Off.

Nota: Este acceso permite entrar al menú técnico del chasis 5M70B. Conviene anotar cualquier valor antes de modificarlo.

Se publicaron mediciones para main board con fuente externa de 24V. Estos valores sirven como referencia de diagnóstico en banco.

CA3: 12.2V (12.2V Stby)

CA5: 23.5V (23.5V Stby)

U6: 2.50V

U8: 1.50V

U9: 3.30V

U10: 3.30V (3.30V Stby)

U18: 3.34V

U19: 1.20V

Nota: Estas tensiones se compartieron como referencia sobre la versión de placa con fuente externa, útil para comparar standby y líneas reguladas.

Se reportó un caso en un Ken Brown con fuente externa donde el equipo quedaba solamente con la luz de standby en verde.

Durante la revisión se detectó una falla en el integrado U50 y se procedió a su reemplazo.

Después del cambio, al volver a medir la fuente, el integrado volvió a dañarse.

Se probó otro repuesto alimentando la placa con 12V, pero así tampoco resolvió el funcionamiento completo.

Luego se regrabó la memoria y el equipo arrancó, aunque quedó con imagen sin backlight.

Al volver a subir la tensión, se observó que U50 se quemaba cuando la fuente superaba aproximadamente los 20V.

Nota: El caso quedó asociado a la duda sobre cómo se reparten las líneas de 12V y 24V en esta variante con fuente externa.

En la respuesta técnica se explicó el comportamiento de la fuente con PFC y se señalaron fallas frecuentes relacionadas con filtrado y tensión de trabajo.

La fuente incorpora PFC y este entra en acción de acuerdo con el consumo del equipo.

Se mencionan como referencia los integrados OB2203 y OB6553.

Una causa repetida de ruptura es el capacitor principal 100uF / 400V seco, además de los electrolíticos de VCC de los CI.

Si el problema está en el PFC, se comentó como prueba anularlo retirando el CI junto con el MOSFET.

La main board puede seguir funcionando con menos tensión, pero el backlight no enciende si no dispone de 24V.

Como alternativa práctica, se mencionó el uso de una fuente externa de 24V / 4A cuando la original está muy dañada.

Nota: Este aporte vincula la falta de backlight con ausencia de 24V y marca el filtrado de la fuente como punto crítico de revisión.

Se compartió un caso sobre un Ken Brown LED39E700-S3 con falla de audio, tomado como referencia dentro de la misma conversación técnica.

Se verificó que los parlantes estaban bien.

Al conectar un amplificador por la salida de auricular, el audio funcionaba correctamente.

Se indicó que las tensiones estaban correctas.

La reparación quedó resuelta reemplazando el integrado TAS5707.

Nota: Cuando hay audio por auricular pero no por parlantes, este reporte señala al TAS5707 como componente a revisar.

Se informó una falla repetida en varias placas donde la corrosión aparece cerca de la entrada HDMI y afecta la alimentación de esa zona.

La pista se corroe en las proximidades del conector HDMI.

Esa corrosión deja sin los 5V a R217 y R218.

El técnico que lo compartió indicó haber reparado tres placas con esa misma falla.

Nota: Ante una entrada HDMI sin respuesta o sin tensión en la zona, conviene revisar continuidad y corrosión cerca de R217/R218.
