TONOMAC TO-32-4461-SMART

Descargas TONOMAC TO-32-4461-SMART: firmware USB, diagramas, dump NAND y manual service (PDF/ZIP/DOC)

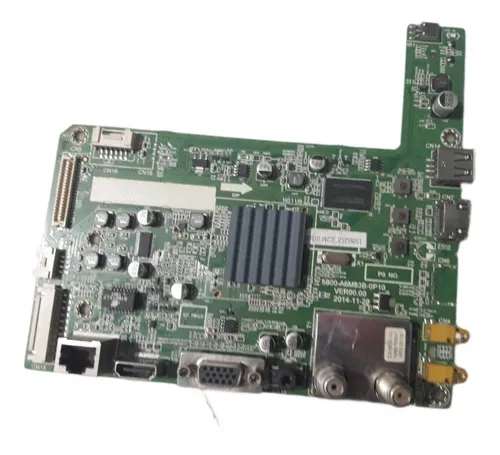

Marca: TONOMAC Modelo: TO-32-4461-SMART Placa: 5800-A6M83B-0P10 Chasis: 6M83B Panel: SEL320HY(CD0-B00)(02)
TONOMAC TO-32-4461-SMART
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y memorias
  • Actualización de firmware por USB — TONOMAC TO-32-4461-SMART
  • Firmware — Instalación forzada por USB TONOMAC TO-32-4461-SMART
  • Actualización de firmware por USB — 6M83B 24HD
  • Actualización de firmware por USB — 6M83B 32HD Display CSOT ST3151A05-8
  • Actualización de firmware por USB — 6M83B 32HD Display LGD LCD320DXJ-SFE1
  • Actualización de firmware por USB — 6M83B 32HD Panel SEL320HY(LD0-B00)
  • Actualización de firmware por USB — 6M83B 32HD Panel SEL320HY(CD0-B01)
  • Actualización de firmware por USB — 6M83B 40FHD
  • Actualización de firmware por USB — 6M83B 32HD SMART
  • Instalación forzada por USB — 6M83B 24HD
  • Instalación forzada por USB — 6M83B 32HD Display CSOT ST3151A05-8
  • Instalación forzada por USB — 6M83B 32HD Display LGD LCD320DXJ-SFE1
  • Instalación forzada por USB — 6M83B 40FHD
  • Instalación forzada por USB — 6M83B 32HD SMART
  • Diagrama de MainBoard — 6M83B (5800-A6M83B-0P00 / 0P10 / 0P20)
  • Documento técnico — MainBoard 6M83B sin audio
  • Manual Service / Diagrama — TONOMAC TO-32-4461-SMART
  • Manual Service — 6M83B
  • Datos de Memoria / PinOut / DUMP — TONOMAC TO-32-4461-SMART (MainBoard 5800-A6M83B-0P20 / Panel SEL320HY)
  • Datos de Memoria / DUMP — 6M83B 32HD U23 NAND (CSOT ST3151A05-8 / SEL320HY)
  • Datos de Memoria / DUMP — 6M83B 40FHD U23 NAND (7618_T4000Q_Y180)
  • Datos de Memoria / DUMP — 6M83B 40FHD U23 NAND (7618_T4000Q_Y230)
  • Datos de Memoria / DUMP — 6M83B 32HD SMART U23 NAND (Display SEL320HY)
Información técnica
Información técnica TONOMAC TO-32-4461-SMART
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
TONOMAC
TO-32-4461-SMART
Modelo
TO-32-4461-SMART
Chasis
6M83B
Matriz
SKYWORTH
Control remoto
Sin Info: por el momento
Modelo compatible
KEN BROWN KB-32-2260-SMART
Placas y conectividad
MainBoard
5800-A6M83B-0P10
PowerBoard
Sin Info: por el momento
Panel Display
SKYWORTH SEL320HY(CD0-B00)(02) · CSOT ST3151A05-8 Ver.2.2 CELL · 1366×768 · 60Hz · LVDS (1 ch, 8-bit) · 12.0V/0.25A

Documentación técnica

Manual Service / Diagrama — TONOMAC TO-32-4461-SMART
Manual de servicio del equipo TO-32-4461-SMART
Descargas: No especificadas Miembros con suscripción activa
Diagrama — 6M83B
Diagrama_6M83B
1.54 MiB Descargado 2102 veces Miembros con suscripción activa
Manual Service — 6M83B
Manual_Service_6M83B
5.01 MiB Descargado 3827 veces Miembros con suscripción activa
Documento técnico — MainBoard 6M83B sin audio
Placa 6M83B sin sonido
94.5 KiB Descargado 470 veces Miembros con suscripción activa
Nota: verificar siempre la versión de placa, panel y tipo de memoria antes de aplicar firmware o regrabar NAND.

Firmware por USB — 6M83B / TONOMAC TO-32-4461-SMART (Actualización + Forzado)

Actualización de firmware por USB

TONOMAC TO-32-4461-SMART — Actualización de firmware por USB

Actualización normal desde el menú del televisor
Instrucciones

Instrucciones de instalación desde Configuración

  • Descargar el paquete de firmware correspondiente para este modelo; el archivo se entrega comprimido en formato .zip.
  • Extraer el contenido del comprimido hasta obtener el archivo MstarUpgrade.bin.
  • Copiar MstarUpgrade.bin a un pendrive y dejar el USB preparado para la carga.
  • Insertar el pendrive en uno de los puertos USB del TV antes de iniciar la actualización.
  • Desde el control remoto ingresar a Configuración → Actualización de software (USB), confirmar la carga y esperar hasta que el proceso termine y el equipo se reinicie.
  • Luego del reinicio, entrar al menú de service con el TV en CATV, presionar SOURCE, digitar 3 1 9 5 y ejecutar SYSTEM SETTING → Restore Factory Default → OK.

Usar pendrive en FAT32 y dejar el USB solo con el archivo del firmware. Al finalizar, conviene hacer reset fábrica para evitar errores de configuración previa.

  • 6M83B_32HD_SMART.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

TONOMAC TO-32-4461-SMART — Instalación forzada de firmware por USB

Método de arranque forzado con pendrive
Instrucciones

Guía de instalación forzada con botón de volumen

  • Bajar el firmware en .zip y descomprimirlo para obtener el archivo MstarUpgrade.bin.
  • Copiar el archivo descomprimido al pendrive que se usará para la recuperación.
  • Conectar el USB en alguno de los puertos del televisor antes de encenderlo.
  • Mantener presionado VOLUMEN + y encender usando el control remoto; esperar unos 10 segundos hasta que el equipo inicie el proceso, luego soltar el botón.
  • Una vez terminada la carga, ingresar al modo service en CATV con SOURCE + 3 1 9 5 y aplicar Restore Factory Default para completar la recuperación.

No cortar la energía durante la instalación forzada del firmware. Si el TV estaba inestable, el reinicio con reset fábrica ayuda a limpiar datos anteriores.

  • 6M83B_32HD_SMART.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Actualización de firmware por USB

6M83B — Actualización de firmware por USB

Paquetes por tamaño y panel para plataforma 6M83B
Instrucciones

Procedimiento de actualización desde menú USB

  • Elegir el firmware correcto según tamaño y panel de la plataforma 6M83B, y descargar el archivo comprimido correspondiente.
  • Desempaquetar el .zip hasta localizar el archivo MstarUpgrade.bin.
  • Llevar el archivo de actualización al pendrive y verificar que el USB quede listo para la lectura del TV.
  • Conectar el pendrive en el televisor y abrir la ruta Configuración → Actualización de software (USB).
  • Confirmar la actualización y dejar que el sistema cargue el firmware hasta que el equipo reinicie por sí solo.
  • Después del reinicio, entrar al service menu con CATV → SOURCE → 3 1 9 5 y ejecutar Restore Factory Default para dejar la carga limpia.

Verificar que el firmware coincida con placa, panel y tamaño antes de instalar. Un USB correcto evita fallas de imagen, reinicio en logo o carga incompleta.

  • 6M83B_24HD.zip (51.08 MiB) (Descargado 813 veces)
    Descarga disponible a miembros con suscripción activa
  • 6M83B_32HD_Display_CSOT_ST3151A05-8.zip (51.08 MiB) (Descargado 1575 veces)
    Descarga disponible a miembros con suscripción activa
  • 6M83B_32HD_Display_LGD_LCD320DXJ-SFE1.zip (50.71 MiB) (Descargado 4044 veces)
    Descarga disponible a miembros con suscripción activa
  • 6M83B_32HD_Panel SEL320HY(LD0-B00).zip (50.71 MiB) (Descargado 0 veces)
    Descarga disponible a miembros con suscripción activa
  • 6M83B_32HD_Panel SEL320HY(CD0-B01).zip (51.02 MiB) (Descargado 0 veces)
    Descarga disponible a miembros con suscripción activa
  • 6M83B_40FHD.zip (51.05 MiB) (Descargado 728 veces)
    Descarga disponible a miembros con suscripción activa
  • 6M83B_32HD_SMART.zip (109.71 MiB) (Descargado 448 veces)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

6M83B — Instalación forzada de firmware por USB

Recuperación por arranque con botón de volumen
Instrucciones

Procedimiento de instalación forzada

  • Descargar el firmware apropiado para la variante 6M83B que se va a reparar y extraer el archivo interno.
  • Una vez descomprimido el paquete, copiar MstarUpgrade.bin al pendrive que se usará para la carga forzada.
  • Insertar el USB en el televisor antes de iniciar el encendido especial.
  • Mantener presionado VOLUMEN + y encender con el botón Power del TV; esperar alrededor de 10 segundos hasta que el equipo arranque y luego soltar.
  • Al terminar la instalación, volver a entrar al menú de fábrica mediante CATV → SOURCE → 3 1 9 5 y ejecutar Restore Factory Default para cerrar el proceso.

Si por menú no inicia, probar instalación forzada con el USB correcto. Conviene usar un pendrive limpio y no interrumpir la actualización hasta el reinicio completo.

  • 6M83B_24HD.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • 6M83B_32HD_Display_CSOT_ST3151A05-8.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • 6M83B_32HD_Display_LGD_LCD320DXJ-SFE1.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • 6M83B_40FHD.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • 6M83B_32HD_SMART.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / PinOut / DUMP — TONOMAC TO-32-4461-SMART
Lectura NAND de la mainboard 5800-A6M83B-0P20 para panel SEL320HY.
DUMP NAND PINOUT SEL320HY

Archivos de memoria — TONOMAC TO-32-4461-SMART

Descarga disponible a miembros con suscripción activa para regrabación de NAND en esta variante Smart.

ARCHIVOS DISPONIBLES
Imagen NAND — 5800-A6M83B-0P20 / Panel SEL320HY
Archivo: 6M83B-0P20_32HD_SMART_NAND_Display_SEL320HY.zip
Descargas: No especificadas
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de regrabación — TONOMAC TO-32-4461-SMART

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura/escritura para este DUMP).
NOTA TÉCNICA

Nota: En TONOMAC TO-32-4461-SMART, un dump es literalmente un volcado de memoria: lo que estaba guardado dentro del chip se guarda en un archivo. Sirve para restaurar la NAND si quedó corrupta por una carga fallida o corte de energía.

Dump memoria
Datos de Memoria / DUMP — 6M83B 32HD
Lectura NAND U23 para paneles SEL320HY(CD0-A00), SEL320HY(CD0-B00) y CSOT ST3151A05-8.
DUMP NAND 32HD 6M83B

Archivos de memoria — 6M83B 32HD

Archivo NAND utilizado como respaldo y recuperación para las variantes 32HD de esta plataforma.

ARCHIVOS DISPONIBLES
Imagen NAND — 6M83B 32HD / U23
Archivo: 6M83B_32HD_U23_NAND_CSOT_ST3151A05-8.zip
Tamaño: 62 MiB
Descargado 102 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de regrabación — 6M83B 32HD

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura/escritura para este DUMP).
NOTA TÉCNICA

Nota: En la plataforma 6M83B 32HD, el dump se usa como imagen de rescate porque trae los datos básicos que la placa necesita para iniciar. Sirve para recuperar equipos con logo fijo, reinicios o pantalla negra por corrupción de firmware.

Dump memoria
Datos de Memoria / DUMP — 6M83B 40FHD
Archivos NAND U23 para las configuraciones 7618_T4000Q_Y180 y 7618_T4000Q_Y230.
DUMP NAND 40FHD 6M83B

Archivos de memoria — 6M83B 40FHD

Descargas disponibles para regrabar NAND en variantes Full HD de la plataforma 6M83B.

ARCHIVOS DISPONIBLES
Imagen NAND — 6M83B 40FHD / 7618_T4000Q_Y180
Archivo: 6M83B_40FHD_U23_NAND_7618_T4000Q_Y180.zip
Tamaño: 61.9 MiB
Descargado 203 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Imagen NAND — 6M83B 40FHD / 7618_T4000Q_Y230
Archivo: 6M83B_40FHD_U23_NAND_7618_T4000Q_Y230.zip
Tamaño: 62.02 MiB
Descargado 133 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de regrabación — 6M83B 40FHD

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura/escritura para este DUMP).
NOTA TÉCNICA

Nota: En la plataforma 6M83B 40FHD, el dump sirve cuando el software interno está tan dañado que el TV no puede aceptar una actualización por USB. Se escribe con programador directamente sobre la memoria NAND para reconstruir el arranque.

Dump memoria
Datos de Memoria / DUMP — 6M83B 32HD SMART
Volcado NAND de la mainboard 5800-A6M83B-0P20 para display SEL320HY.
DUMP NAND SMART SEL320HY

Archivos de memoria — 6M83B 32HD SMART

Archivo de recuperación para equipos Smart con placa 0P20 y memoria NAND U23.

ARCHIVOS DISPONIBLES
Imagen NAND — 6M83B 32HD SMART / Display SEL320HY
Archivo: 6M83B-0P20_32HD_SMART_NAND_Display_SEL320HY.zip
Tamaño: 115.2 MiB
Descargado 85 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de regrabación — 6M83B 32HD SMART

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura/escritura para este DUMP).
NOTA TÉCNICA

Nota: En la plataforma 6M83B 32HD SMART, el dump es una imagen lista para grabar sobre la NAND cuando el software quedó corrupto. Sirve para devolver un arranque funcional sin depender del menú ni de una carga USB.

Soporte y aportes — TONOMAC TO-32-4461-SMART
Menú Service • Reset fábrica • Audio • Modo M • Aportes
Service Reset Audio Modo M

Menú Service / Modo Fábrica — TONOMAC TO-32-4461-SMART

Cambiar parámetros del menú de servicio sin conocer su función puede provocar daños permanentes. Registrar valores antes de modificar opciones.

Encender el televisor y dejarlo trabajando en modo CATV.
Presionar la tecla SOURCE desde el control.
Ingresar la secuencia 3 1 9 5 para abrir los menús Factory / Service OSD.
Realizar únicamente los ajustes necesarios dentro del modo de fábrica.
Para salir del menú técnico, pulsar power off.

Nota: Este acceso sirve para diagnóstico y configuración interna. No conviene modificar valores a ciegas ni sin respaldo previo.

Reset / Restaurar a valores de fábrica — TONOMAC TO-32-4461-SMART

Este reset aparece indicado al finalizar la carga de firmware, tanto en actualización USB normal como en instalación forzada.

Con el TV encendido, seleccionar el modo CATV.
Presionar SOURCE e ingresar el código 3 1 9 5 para entrar al service menu.
Ir a SYSTEM SETTING y seleccionar Restore Factory Default.
Confirmar con OK y esperar el reinicio automático del televisor.

Nota: Este reset ayuda a limpiar configuraciones previas después de cargar firmware y reduce fallas de arranque o comportamiento inestable.

Informe técnico: falla de audio en MainBoard 6M83B

Se reportó un caso donde la placa quedaba sin audio aun reemplazando el integrado TPA3113D2. También se indicó que por auriculares sí podía haber sonido.

Revisar primero el circuito de MUTE y comprobar si actúa sobre el pin 1 del TPA3113D2.
Controlar la resistencia R232 de 10 ohm y el capacitor C154 de 1uF, ya que se informó un caso de corto en esa zona.
Si se detectan componentes alterados, reemplazarlos y volver a probar el audio de parlantes antes de descartar la mainboard.
Como aporte adicional, también se publicó un resumen descargable con imágenes sobre la placa 6M83B sin sonido.

Nota: Caso validado por usuarios del foro: la falla no siempre está en el amplificador. Conviene revisar MUTE, R232 y C154 antes de reemplazar más piezas.

Aporte de usuario: Modo M y pantalla cambiando de color — TONOMAC TO-32-4461-SMART

Se publicó una consulta donde el equipo, al enchufarse, quedaba en Modo M y la pantalla iba cambiando de color. El usuario indicó además que el TV encendía directamente y no podía aplicar la combinación de teclas del remoto para forzar el upgrade.

En el material compartido no aparece una respuesta técnica final para ese caso puntual, por lo que queda como antecedente útil para diagnóstico de arranque, firmware o estado de fábrica.

Nota: Si el equipo entra directo en Modo M o no permite iniciar el proceso por USB, conviene revisar primero estado del firmware, arranque y acceso efectivo al menú de servicio.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
