TONOMAC TO-3216-HDS

Descargas TONOMAC TO-3216-HDS: firmware USB, diagramas, manuales, datos de memoria e instructivos técnicos (PDF/ZIP)

Marca: TONOMAC Modelo: TO-3216-HDS Placa: RSAG7.820.6487 Fuente: RSAG7.820.5268 Chasis: MTK5655 Panel: HISENSE HE315GH-E72
TONOMAC TO-3216-HDS
Descargas disponibles para miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Firmware, diagramas, manuales y datos de memoria
  • Firmware — Actualización por USB TONOMAC TO-3216-HDS
  • Firmware — Instalación forzada por USB TONOMAC TO-3216-HDS
  • Firmware — Actualización por USB RSAG7.820.6487 / MTK5655 (32K370)
  • Firmware — Actualización por USB RSAG7.820.6487 / MTK5655 (40K370)
  • Firmware — Actualización por USB RSAG7.820.6487 / MTK5655 (40K390)
  • Firmware — Actualización por USB RSAG7.820.6487 / MTK5655 (43K352)
  • Firmware — Actualización por USB RSAG7.820.6487 / MTK5655 (48K390)
  • Firmware — Actualización por USB RSAG7.820.6487 / MTK5655 (50K370)
  • Firmware — Instalación forzada por USB RSAG7.820.6487 / MTK5655 (32K370)
  • Firmware — Instalación forzada por USB RSAG7.820.6487 / MTK5655 (40K370)
  • Firmware — Instalación forzada por USB RSAG7.820.6487 / MTK5655 (40K390)
  • Firmware — Instalación forzada por USB RSAG7.820.6487 / MTK5655 (43K352)
  • Firmware — Instalación forzada por USB RSAG7.820.6487 / MTK5655 (48K390)
  • Firmware — Instalación forzada por USB RSAG7.820.6487 / MTK5655 (50K370)
  • Diagrama / Manual Service del equipo — TONOMAC TO-3216-HDS
  • Diagrama de MainBoard — RSAG7.820.6487
  • Lista de componentes — RSAG7.820.6487
  • Diagrama de PowerBoard — RSAG7.820.5268
  • Lista de componentes — RSAG7.820.5268
  • Manual Service — RSAG7.820.6487
  • Manual — Control remoto URC2025
  • Datos de Memoria / EEPROM — TONOMAC TO-3216-HDS / MTK5655 (32K370)
  • Datos de Memoria / eMMC — TONOMAC TO-3216-HDS / MTK5655 (32K370)
  • Datos de Memoria / EEPROM — RSAG7.820.6487 / MTK5655 (32K370)
  • Datos de Memoria / eMMC — RSAG7.820.6487 / MTK5655 (32K370)
  • Datos de Memoria / EEPROM — RSAG7.820.6487 / MTK5655 (40K390)
  • Datos de Memoria / eMMC — RSAG7.820.6487 / MTK5655 (40K390)
  • Datos de Memoria / EEPROM — RSAG7.820.6487 / MTK5655 (43K352)
  • Datos de Memoria / eMMC — RSAG7.820.6487 / MTK5655 (43K352)
  • Datos de Memoria / EEPROM — RSAG7.820.6487 / MTK5655 (48K390)
  • Datos de Memoria / eMMC — RSAG7.820.6487 / MTK5655 (48K390)
  • Datos de Memoria / EEPROM — RSAG7.820.6487 / MTK5655 (50K370)
  • Datos de Memoria / eMMC — RSAG7.820.6487 / MTK5655 (50K370)
Información técnica
Información técnica TONOMAC TO-3216-HDS
Datos técnicos, placas y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
TONOMAC
TO-3216-HDS
Modelo
TO-3216-HDS
Chasis
MTK5655
Matriz
HISENSE
Control remoto
EN2H27 / EN2H27N
Modelo compatible
NOBLEX 32LD879HI, JVC LT32DA765, PIONEER PLE32HMS4, PHILCO PLD3216HI, SANYO LCE32IH16, SANSEI TDS1632HI, ILO LDH32ILO6
Placas y conectividad

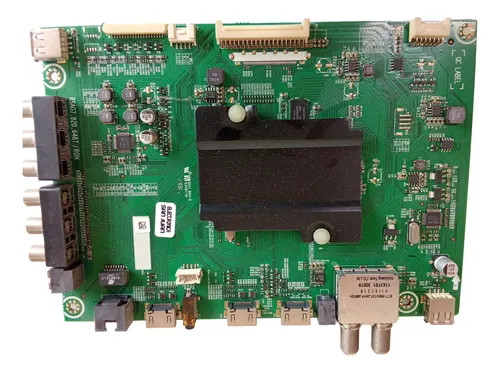

MainBoard
RSAG7.820.6487
PowerBoard
RSAG7.820.5268
Wifi
WU182-LO
Panel Display
HISENSE HE315GH-E72 · BOE HV320WXC-200 · 1366x768 HD · 60Hz · LVDS 1 ch 8-bit · LVDS-30P1C8B-015D

Documentación técnica

Manual Service / Diagrama — TONOMAC TO-3216-HDS
Sin Info: por el momento
Descargas: No especificadas Descarga disponible para miembros con suscripción activa
Diagrama — RSAG7.820.6487
RSAG7.820.6487
397.79 KiB Descargado 2153 veces Descarga disponible para miembros con suscripción activa
Lista de componentes — RSAG7.820.6487
Part.Description.6487
194.33 KiB Descargado 198 veces Descarga disponible para miembros con suscripción activa
Manual Service — RSAG7.820.6487
Manual_Service_6487
2.2 MiB Descargado 3225 veces Descarga disponible para miembros con suscripción activa
Diagrama — RSAG7.820.5268
RSAG7.820.5268
93.72 KiB Descargado 4476 veces Descarga disponible para miembros con suscripción activa
Lista de componentes — RSAG7.820.5268
Part.Description_5268
158.15 KiB Descargado 254 veces Descarga disponible para miembros con suscripción activa
Manual — Control remoto URC2025
Manual_URC2025-Eng-Span
Descargas: No especificadas Descarga disponible para miembros con suscripción activa
Nota: modificar parámetros internos sin respaldo previo puede alterar el funcionamiento del televisor o de la placa.

Firmware por USB — MTK5655 / RSAG7.820.6487 / TONOMAC TO-3216-HDS (Actualización + Forzado)

Actualización de firmware por USB

TONOMAC TO-3216-HDS — Actualización de Firmware por USB

Método normal desde menú de usuario
Instrucciones

Instrucciones de actualización desde menú

  • Descomprimir el paquete descargado hasta obtener el archivo de actualización con extensión .pkg.
  • Copiar ese archivo al pendrive y dejar el USB sin otros archivos para evitar errores de lectura.
  • Insertar el pendrive en uno de los puertos USB del televisor.
  • Entrar en MENU, luego ir a TODO > SISTEMA > ACTUALIZAR desde USB, confirmar con Reiniciar y esperar a que termine la carga.
  • Al finalizar, restaurar el equipo a valores de fábrica y completar nuevamente la configuración inicial.

Usar pendrive en FAT32 y dejar el USB solo con el archivo del firmware. Después de actualizar, conviene hacer reset fábrica para evitar fallas por configuración anterior.

  • MTK5655_32K370_J0724.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Actualización de firmware por USB

RSAG7.820.6487 / MTK5655 — Actualización de Firmware por USB

Paquetes disponibles para varias configuraciones de pantalla
Instrucciones

Guía de actualización USB para plataforma RSAG7.820.6487

  • Extraer el archivo comprimido descargado hasta obtener el paquete .pkg que se usará en la carga.
  • Copiar únicamente el archivo resultante al pendrive y verificar que el dispositivo no tenga contenido adicional.
  • Conectar el USB al televisor antes de iniciar el proceso desde el menú de sistema.
  • Ir a MENU > TODO > SISTEMA > ACTUALIZAR desde USB, aceptar el reinicio y esperar hasta que la actualización termine por completo.
  • Una vez cargado el software, hacer restauración a fábrica y volver a configurar el equipo desde cero.

Verificar que el firmware coincida con la placa, el tamaño de pantalla y la variante correcta antes de instalar. No cortar la energía durante la actualización.

  • MTK5655_32K370_J0724.zip (352.94 MiB) (Descargado 1599 veces)
    Descarga disponible para miembros con suscripción activa
  • MTK5655_40K370_J0927.zip (352.95 MiB) (Descargado 431 veces)
    Descarga disponible para miembros con suscripción activa
  • MTK5655_40K390_J0720.zip (352.95 MiB) (Descargado 646 veces)
    Descarga disponible para miembros con suscripción activa
  • MTK5655_43K352_J0724.zip (352.95 MiB) (Descargado 476 veces)
    Descarga disponible para miembros con suscripción activa
  • MTK5655_48K390_J0727.zip (352.95 MiB) (Descargado 441 veces)
    Descarga disponible para miembros con suscripción activa
  • MTK5655_50K370_J0720.zip (353.47 MiB) (Descargado 1029 veces)
    Descarga disponible para miembros con suscripción activa
Firmware forzado por USB

TONOMAC TO-3216-HDS — Instalación Forzada de Firmware por USB

Método de arranque con archivo upgrade_loader.pkg
Instrucciones

Instrucciones de instalación forzada con pendrive

  • Descomprimir el paquete descargado hasta obtener el archivo upgrade_loader.pkg.
  • Copiar el archivo upgrade_loader.pkg en el pendrive y comprobar que el USB no tenga otros contenidos.
  • Apagar el televisor desde el control remoto e insertar el pendrive en un puerto USB.
  • Mantener presionado el botón de encendido del control remoto hasta que aparezca el mensaje Software updating y esperar a que el proceso finalice.
  • Retirar el pendrive, restaurar a valores de fábrica y realizar la configuración inicial una vez que el TV reinicie.

Si el método desde menú no inicia, esta carga forzada puede recuperar el arranque. No interrumpir la energía mientras aparece el mensaje de actualización.

  • MTK5655_32K370_J0724.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Firmware forzado por USB

RSAG7.820.6487 / MTK5655 — Instalación Forzada de Firmware por USB

Cargas forzadas para distintas variantes de esta plataforma
Instrucciones

Procedimiento forzado de arranque por USB

  • Descomprimir cada archivo descargado hasta encontrar el paquete upgrade_loader.pkg correspondiente.
  • Guardar solo ese archivo en el pendrive, sin carpetas ni archivos extra que puedan interferir en la lectura.
  • Apagar el TV con el control, colocar el USB en el puerto y dejar el equipo listo para el arranque forzado.
  • Mantener pulsado Power en el control remoto hasta ver en pantalla el aviso de actualización y esperar hasta que el sistema vuelva a la interfaz principal.
  • Tras la carga, quitar el pendrive, hacer restauración a fábrica y completar los pasos de inicio del televisor.

Elegir el paquete correcto según pantalla y variante. Si se usa un archivo que no corresponde a la plataforma o al tamaño, el TV puede quedar mal configurado.

  • MTK5655_32K370_J0724.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
  • MTK5655_40K370_J0927.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
  • MTK5655_40K390_J0720.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
  • MTK5655_43K352_J0724.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
  • MTK5655_48K390_J0727.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
  • MTK5655_50K370_J0720.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Dump memoria
Datos de Memoria / PinOut / DUMP — TONOMAC TO-3216-HDS
Archivos EEPROM y eMMC para regrabación con programador sobre plataforma MTK5655 / RSAG7.820.6487.
DUMP EMMC EEPROM MTK5655

Archivos de memoria — TONOMAC TO-3216-HDS

Descarga disponible para miembros con suscripción activa para tareas de lectura, escritura y recuperación de memorias.

ARCHIVOS DISPONIBLES
MTK5655_32K370_EEPROM.zip
Descargas: No especificadas
Descarga disponible para miembros con suscripción activa
MTK5655_32K370_EMMC.zip
Descargas: No especificadas
Descarga disponible para miembros con suscripción activa

Instrucciones de conexión y regrabación — TONOMAC TO-3216-HDS

PROCEDIMIENTO
La memoria eMMC identificada en la placa corresponde al IC N87 H26M31001HPR.
La EEPROM utilizada en esta plataforma figura como IC N50 24C128.
El programador indicado para lectura y escritura es RT809H.
El procedimiento publicado corresponde a lectura y grabación de memoria eMMC con ese programador.
Para la conexión se indican puntos en CLK, CDM, D0 y Vcc, retirando R80, R81, R82 y L40, además de conectar el VCC del programador.
La alimentación externa indicada para el proceso es de 12V aplicada en el cátodo de DV817.
NOTA TÉCNICA

Nota: En TONOMAC TO-3216-HDS, un dump sirve como imagen de rescate para recuperar el arranque cuando el software interno quedó dañado. Se escribe con programador directamente en la memoria y no depende de que el TV acepte una carga por USB.

PinOut eMMC
Datos de Memoria / PinOut / DUMP — RSAG7.820.6487 / MTK5655
Archivos EEPROM y eMMC para variantes 32K370, 40K390, 43K352, 48K390 y 50K370 sobre mainboard RSAG7.820.6487.
PINOUT EMMC EEPROM RSAG7.820.6487

Archivos de memoria — RSAG7.820.6487 / MTK5655

Descarga disponible para miembros con suscripción activa con archivos EEPROM y eMMC para distintas configuraciones compatibles de esta plataforma.

ARCHIVOS DISPONIBLES
MTK5655_32K370_EEPROM.zip
Tamaño: 1.44 KiB
Descargado 116 veces
Descarga disponible para miembros con suscripción activa
MTK5655_32K370_EMMC.zip
Tamaño: 346.9 MiB
Descargado 132 veces
Descarga disponible para miembros con suscripción activa
MTK5655_40K390_EMMC.zip
Tamaño: 339.99 MiB
Descargado 103 veces
Descarga disponible para miembros con suscripción activa
MTK5655_40K390_EEPROM.zip
Tamaño: 1.37 KiB
Descargado 84 veces
Descarga disponible para miembros con suscripción activa
MTK5655_43K352_EEPROM.zip
Tamaño: 1.47 KiB
Descargado 67 veces
Descarga disponible para miembros con suscripción activa
MTK5655_43K352_EMMC.zip
Tamaño: 339.5 MiB
Descargado 65 veces
Descarga disponible para miembros con suscripción activa
MTK5655_48K390_EEPROM.zip
Tamaño: 1.51 KiB
Descargado 44 veces
Descarga disponible para miembros con suscripción activa
MTK5655_48K390_EMMC.zip
Tamaño: 330.65 MiB
Descargado 56 veces
Descarga disponible para miembros con suscripción activa
MTK5655_50K370_EEPROM.zip
Tamaño: 1.49 KiB
Descargado 104 veces
Descarga disponible para miembros con suscripción activa
MTK5655_50K370_EMMC.zip
Tamaño: 344.15 MiB
Descargado 105 veces
Descarga disponible para miembros con suscripción activa

Instrucciones de conexión eMMC / EEPROM — RSAG7.820.6487

PROCEDIMIENTO
En esta placa se informa una eMMC N87 H26M31001HPR como memoria principal de almacenamiento.
La memoria serial complementaria publicada es la EEPROM N50 24C128.
El equipo de programación utilizado en el aporte es un RT809H.
La guía publicada se refiere a lectura y escritura directa sobre la memoria eMMC.
Para enlazar el programador se mencionan los puntos CLK, CDM, D0 y Vcc, retirando R80, R81, R82 y L40.
La placa debe alimentarse con 12V externos tomando como referencia el cátodo de DV817.
NOTA TÉCNICA

Nota: En TONOMAC TO-3216-HDS, el dump no es una actualización normal por USB: es una imagen de memoria que se graba en crudo sobre el chip. Se usa cuando el sistema está tan dañado que el televisor no puede iniciar ni aceptar otros métodos de carga.

Soporte y aportes — TONOMAC TO-3216-HDS
Menú Service • Reset • Cambio de logo • Netflix tvq-pm-100 • Arranque suave • Backlight
Service Reset Reset Service Logo Netflix Fuente Backlight

Menú Service / Modo Servicio / Modo Fábrica — TONOMAC TO-3216-HDS

Cambiar valores del menú de servicio sin conocer su función puede dañar el televisor. Antes de modificar algo, conviene anotar cada ajuste original.

Encender el TV normalmente.
Entrar en MENU usando el botón de engranaje del control remoto.
Seleccionar la opción TODO.
Ingresar a SONIDO > Configuración avanzada de Audio.
Ubicarse sobre Balance sin pulsar OK.
Ingresar la secuencia 1 9 6 9.
Cuando aparezca una M en la parte superior izquierda, volver a pulsar MENU para abrir el menú de servicio.
Para salir, apagar el televisor desde el control remoto con power off.

Nota: Este acceso sirve para diagnóstico y ajustes internos. No conviene modificar parámetros al azar porque la configuración del panel y del sistema puede quedar alterada.

Reset / Restaurar a valores de fábrica por menú de usuario — TONOMAC TO-3216-HDS

Restaurar a fábrica borra configuraciones del usuario y deja el equipo en estado inicial de uso.

Entrar al MENU con el botón de engranaje del control remoto.
Ir a TODO > SISTEMA > Restaurar a los valores de fábrica.
Confirmar con ACEPTAR.
Esperar el reinicio automático del televisor.
Al encender otra vez, completar el procedimiento de configuración inicial.

Nota: Este método es útil después de una actualización, ante errores de aplicaciones o cuando el sistema quedó mal configurado.

Reset / Restaurar a valores de fábrica por menú Service — TONOMAC TO-3216-HDS

También se publicó un borrado interno desde el menú de servicio utilizando la función Factory > Clean Chip.

Abrir MENU desde el control remoto.
Ingresar a AJUSTAR y luego a SONIDO > Configuración avanzada de Audio.
Dejar seleccionado Balance sin pulsar OK.
Digitar la secuencia 1 9 6 9 hasta que aparezca la M en pantalla.
Pulsar nuevamente MENU para entrar al entorno de servicio.
Seleccionar Factory > Clean Chip.
Después del reinicio, apagar el TV desde el control remoto para salir del modo de servicio.
Encender otra vez y completar la configuración inicial del equipo.

Nota: Este borrado es más profundo que el de usuario. Conviene usarlo solo cuando el sistema presenta bloqueos persistentes o fallas de software.

Netflix mensaje de error tvq-pm-100 (5.6.1) — TONOMAC TO-3216-HDS

El caso reportado indica que, al reproducir una película o serie, Netflix muestra el error tvq-pm-100 (5.6.1) luego de 1 o 2 segundos.

Reconfigurar la fecha y hora del Smart TV en forma manual, quitando la sincronización automática.
Entrar en MENU > TODO > SISTEMA > HORA > Fecha/Hora > AJUSTAR e inhabilitar la sincronización automática.
Restaurar el equipo a valores de fábrica desde MENU > TODO > Acerca de > RESTAURAR A VALORES DE FÁBRICA.
Cuando la pantalla quede completamente negra y desaparezca el reloj de espera, desconectar el TV de la corriente.
Encender de nuevo, completar los pasos iniciales y volver a fijar la fecha y hora manualmente.
Esperar unos minutos y luego abrir otra vez la aplicación de Netflix.

Nota: El aporte indica que el Smart TV había guardado una fecha futura tomada automáticamente desde TV digital o internet. Corrigiendo fecha/hora y reseteando, el problema se resuelve.

Fuente inestable / Falla de arranque suave — RSAG7.820.5268

En esta fuente se publicó una explicación detallada del sistema de arranque suave, señalando que se trata de un punto crítico en diagnósticos de encendido errático, bloqueo de fuente e inestabilidad de tensiones.

Al conectar la fuente, el capacitor C863 comienza a cargarse y genera un freno inicial del sistema a través del diodo VD821 y del optoacoplador N808.
Cuando C863 queda cargado, el control de la regulación vuelve al integrado N807, y la resistencia R820 de 10 kΩ ayuda a mantener la estabilidad desde la línea de 12V.
Si R820 se abre o se desvaloriza, la regulación puede volverse inestable y comprometer el funcionamiento de la fuente durante el trabajo normal.
Si C863 entra en corto, puede arrastrar a masa el circuito de control y bloquear la fuente.
En ese escenario se reporta una salida de 12V cercana a 3.4V, dato útil para el diagnóstico de este tipo de falla.

Nota: El aporte remarca dos causas repetidas en reparación: resistencia R820 defectuosa y capacitor C863 en corto. Revisar ambos puntos ayuda a resolver arranques erráticos y bloqueos de fuente.

Bajar corriente a LEDs / Backlight — RSAG7.820.5268

El ajuste publicado se basa en el controlador AP3843 y apunta a reducir el estrés térmico sobre el sistema de iluminación.

Localizar en la placa la resistencia de sensado R934, cuyo valor original es 16Ω.
Reemplazar esa resistencia por una de 20Ω para reducir la corriente que circula por el backlight.
Probar el nivel de brillo resultante luego del cambio y verificar que la imagen siga siendo aceptable.
Comprobar la estabilidad del backlight después de la modificación.
Evaluar siempre el equilibrio entre luminosidad, consumo y confiabilidad antes de dejar el ajuste definitivo.

Nota: La modificación es orientativa y debe evaluarse caso por caso. Disminuir corriente ayuda a prolongar la vida útil del backlight, pero también reduce el brillo final.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
