TONOMAC TO-49-4481-SMART

Descargas TONOMAC TO-49-4481-SMART: diagramas, manual service y datos de memoria NAND para diagnóstico y reparación (PDF/ZIP)

Marca: TONOMAC Modelo: TO-49-4481-SMART Placa: 5800-A6M820-0P20 Chasis: 6M82B Fuente: MP118FL-T-SW-CKD Panel: SKYWORTH SEL490FY(LD0-201) / LC490DUJ-SGE3
TONOMAC TO-49-4481-SMART
Descargas disponibles para miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Diagramas, manual service y datos de memoria
  • Manual Service / Diagrama — TONOMAC TO-49-4481-SMART
  • Diagrama de PowerBoard — MP118FL-T-SW-CKD
  • Diagrama de MainBoard — 5800-A6M820-0P10 / 6M82B
  • Manual Service — 6M82B
  • Datos de Memoria / DUMP — TONOMAC TO-49-4481-SMART (NAND)
  • Datos de Memoria / DUMP — TONOMAC TO-49-4481-SMART para panel LC490DUJ-SGE3 / SEL490FY
Información técnica
Información técnica TONOMAC TO-49-4481-SMART
Datos técnicos, placas y documentación publicada
Info detallada

Info detallada

Ficha
Empresa / Marca
TONOMAC
TO-49-4481-SMART
Modelo
TO-49-4481-SMART
Chasis
6M82B
Matriz
SKYWORTH
Control remoto
Sin Info: por el momento
Modelo compatible
KEN BROWN KB-49-2280-SMART
Placas y conectividad

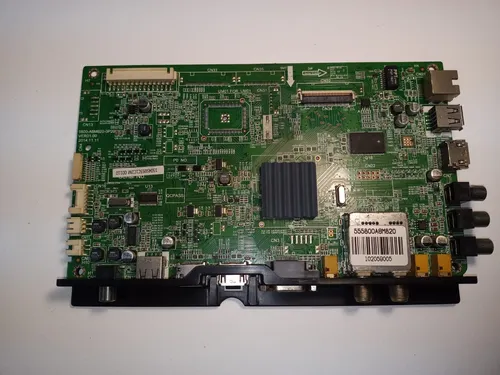

MainBoard
5800-A6M820-0P20
PowerBoard
MP118FL-T-SW-CKD
Panel Display
SKYWORTH SEL490FY(LD0-201) / LC490DUJ-SGE3 · T-CON LG 6870C-0481A · 1920x1080 FHD · 60Hz · LVDS 2 ch 8-bit · 12.0V/377mA
MainBoard compatibles de plataforma
5800-A6M820-0P10 · 5800-A6M820-0P20 · 5800-A6M820-0P30

Documentación técnica

Manual Service / Diagrama — TONOMAC TO-49-4481-SMART
Sin Info: por el momento
Descargas: No especificadas Descarga disponible para miembros con suscripción activa
Diagrama — MP118FL-T-SW-CKD
Diagrama_MP118FL-T-SW-CKD
763.11 KiB Descargado 47 veces Descarga disponible para miembros con suscripción activa
Diagrama — 5800-A6M820-0P10 / 6M82B
5800-A6M820-0P10
763.3 KiB Descargado 480 veces Descarga disponible para miembros con suscripción activa
Manual Service — 6M82B
Manual_Service_6M82B
12.39 MiB Descargado 641 veces Descarga disponible para miembros con suscripción activa
Nota: antes de reemplazar placa o cambiar configuraciones internas, verificar compatibilidad de panel y la disposición original de fusibles o alimentación.
Dump memoria
Datos de Memoria / DUMP — TONOMAC TO-49-4481-SMART
Archivo NAND para regrabación de software en televisores con placa 6M82B y memoria U18.
DUMP NAND U18 6M82B

Archivos de memoria — TONOMAC TO-49-4481-SMART

Descarga disponible para miembros con suscripción activa para recuperación de memoria NAND del equipo.

ARCHIVOS DISPONIBLES
KB-49-2280-SMART_U18_TC58NVG1S3HTA00.zip
Tamaño: 114.83 MiB
Descargado 76 veces
Descarga disponible para miembros con suscripción activa

Instrucciones de regrabación — TONOMAC TO-49-4481-SMART

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura o escritura para este DUMP NAND).
NOTA TÉCNICA

Nota: En TONOMAC TO-49-4481-SMART, un dump es una copia del contenido del chip de memoria y sirve para reprogramar esa memoria cuando el televisor quedó bloqueado por software. Si la falla es de hardware, el dump no la corrige.

Dump memoria
Datos de Memoria / DUMP — TONOMAC TO-49-4481-SMART (LC490DUJ-SGE3 / SEL490FY)
Dump NAND leído de un equipo funcional y reportado como compatible con panel LC490DUJ-SGE3 / SEL490FY.
DUMP NAND TNM5000 PANEL

Archivos de memoria — TONOMAC TO-49-4481-SMART

Descarga disponible para miembros con suscripción activa con una lectura de memoria tomada de un equipo operativo.

ARCHIVOS DISPONIBLES
TO-49-4481-smart U18_TC58NVG1S3HTA00 (SEL490FY-LC490DUJ).zip
Tamaño: 116.74 MiB
Descargado 40 veces
Descarga disponible para miembros con suscripción activa

Instrucciones de regrabación — TONOMAC TO-49-4481-SMART

PROCEDIMIENTO
El aporte indica que esta memoria fue leída con un programador TNM5000 desde un televisor funcionando correctamente.
Se reporta compatibilidad con los paneles LC490DUJ-SGE3 y SEL490FY.
NOTA TÉCNICA

Nota: En TONOMAC TO-49-4481-SMART, un dump puede venir de un equipo funcional y sirve como base sana para regrabar la memoria cuando el software quedó corrupto. Lo importante es que coincida con la placa y el panel usado.

Soporte y aportes — TONOMAC TO-49-4481-SMART
Menú Service • Compatibilidad de mainboard • Reporte de falla de apagado
Service Compatibilidad Aporte

Menú Service / Modo Servicio — TONOMAC TO-49-4481-SMART

Se publicó un acceso directo al modo de servicio para este modelo.

Encender el televisor en modo CATV.
Presionar la tecla SOURCE.
Ingresar la secuencia 3 - 1 - 9 - 5.

Nota: El aporte solo publica el método de ingreso. No se detallan rutas internas ni ajustes específicos del menú de fábrica.

Aporte de compatibilidad de mainboard — 6M82B / 5800-A6M820

Un usuario reportó haber puesto en funcionamiento una placa 0P10 en reemplazo de una 0P20 dentro de esta misma familia.

Se informó que la mainboard 0P10 pudo reemplazar a una 0P20 y que el cambio inverso también debería funcionar.
La diferencia señalada entre ambas variantes está en un fusible y en la forma de alimentación de standby.
Según el aporte, una versión trabaja con standby y la otra lo hace con 12V directos.
La recomendación práctica fue dejar el fusible configurado igual que en la placa original del televisor.

Nota: Este dato surge de una experiencia compartida por usuario. Antes de intercambiar placas, conviene comparar alimentación, standby y disposición del fusible original.

Reporte de falla: enciende 30 segundos y se apaga — TONOMAC TO-49-4481-SMART

Se publicó un caso donde el televisor enciende, permanece activo alrededor de 30 segundos y luego se apaga.

El equipo enciende normalmente y después de unos 30 segundos se apaga.
Al volver a encenderlo, repite el mismo comportamiento con otro ciclo aproximado de 30 segundos.
El usuario indica que los 5V permanecen siempre presentes.
También reporta que los LEDs están bien y que la fuente sola fue probada sin detectar falla evidente.

Nota: Este bloque refleja un síntoma real reportado por usuario, pero en el contenido aportado no aparece una solución confirmada ni una reparación cerrada para ese caso.
