TOSHIBA 40L4700LA

Descargas TOSHIBA 40L4700LA: firmware USB, instalación forzada, diagramas, manual service y dumps

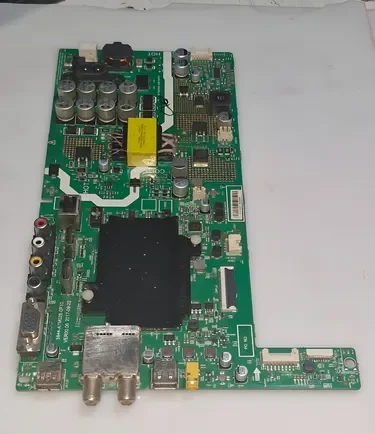

Marca: TOSHIBA Modelo: 40L4700LA Placa: 5851-A7M02B-0P10 Chasis: 7M02B
TOSHIBA 40L4700LA
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y memorias
  • Actualización de Firmware por USB — 7M02B (Panel BOE) para TOSHIBA 40L4700LA
  • Actualización de Firmware por USB — 7M02B (Panel LG) para TOSHIBA 40L4700LA
  • Firmware — Instalación Forzada USB 7M02B (Panel BOE) para TOSHIBA 40L4700LA
  • Firmware — Instalación Forzada USB 7M02B (Panel LG) para TOSHIBA 40L4700LA
  • Diagrama — 5851-A7M02B-1P00
  • Manual Service — 7M02B
  • Datos de Memoria / DUMP — 7M02B (43FHD eMMC)
  • Datos de Memoria / EEPROM — 7M02B (43FHD U204 24C64)
  • Datos de Memoria / DUMP — 7M02B (49FHD eMMC)
Información técnica
Información técnica TOSHIBA 40L4700LA
Datos técnicos y documentación oficial
Info detallada

Info detallada

Ficha
Empresa / Marca
TOSHIBA
40L4700LA
Modelo
40L4700LA
Chasis
7M02B
Matriz
SKYWORTH
Control remoto
CT-8514 · CT-8521 · CT-8522
Manual de Usuario
Sin Info: por el momento
Placas y conectividad
MainBoard + PowerBoard
5851-A7M02B-0P10 · 5851-A7M02B-1P00 · 5844-A7M02B-0P10
Wifi
NTUD-B17
Panel Display
SKYWORTH SDL400FY(QD0-E02)(04) · INNOLUX V400HJ6-PE1 Rev.C3
Especificación de panel
1920×1080 · FHD · 60Hz · 12.0V/950mA · LVDS (2 ch, 8-bit)

Documentación técnica

Diagrama — 5851-A7M02B-1P00
5851-A7M02B-1P00
592.82 KiB Descargado 2395 veces Descarga disponible a miembros con suscripción activa
Manual Service — 7M02B
Service_Manual_7M02B
4.2 MiB Descargado 1742 veces Descarga disponible a miembros con suscripción activa
Nota: modificar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — 7M02B / TOSHIBA 40L4700LA (Actualización + Forzado)

Firmware por USB

7M02B — Actualización de Firmware por USB para TOSHIBA 40L4700LA

Actualización normal desde el menú del sistema
Instrucciones

Instrucciones de actualización con pendrive

  • Descomprimir el archivo descargado hasta obtener MstarUpgrade.bin.
  • Copiar el archivo MstarUpgrade.bin en un pendrive.
  • Insertar el pendrive en cualquiera de los puertos USB del televisor.
  • Desde el control remoto, ingresar a Configuración → Actualización de software (USB).
  • Confirmar la actualización y esperar algunos minutos hasta que finalice la instalación y el TV se reinicie.

Este procedimiento actualiza el software desde USB. Si la falla es de fuente, mainboard o panel, el firmware no corrige el problema.

  • 7M02B_FHD_20171219_(Panel-BOE).zip (99.47 MiB) (Descargado 569 veces)
    Descarga disponible a miembros con suscripción activa
  • 7M02B_FHD_20190509_(Panel-LG).zip (99.99 MiB) (Descargado 405 veces)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

7M02B — Instalación Forzada de Firmware por USB para TOSHIBA 40L4700LA

Firmware forzado con arranque desde USB
Instrucciones

Guía de instalación forzada con pendrive

  • Descomprimir el paquete descargado hasta obtener el archivo ACUpgradeReset.bin.
  • Copiar ACUpgradeReset.bin en un pendrive limpio.
  • Apagar el TV y desconectarlo de la red eléctrica.
  • Insertar el pendrive en uno de los puertos USB del televisor.
  • Volver a conectar el equipo a la red eléctrica y esperar a que la actualización comience y termine automáticamente. El TV se reiniciará al finalizar.

No interrumpir la energía durante este proceso. Un corte eléctrico puede dejar el software corrupto y obligar a reprogramar memoria.

  • 7M02B_FHD_UpgradeReset_(Panel-BOE).zip (99.47 MiB) (Descargado 1027 veces)
    Descarga disponible a miembros con suscripción activa
  • 7M02B_FHD_UpgradeReset_(Panel-LG).zip (99.99 MiB) (Descargado 693 veces)
    Descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / PinOut / DUMP — 7M02B
Archivos de eMMC y EEPROM con conexión RT809H para lectura y escritura de memoria en chasis 7M02B.
DUMP eMMC EEPROM RT809H

Archivos de memoria — 7M02B

Descargas disponibles para regrabar memoria eMMC y EEPROM. Descarga disponible a miembros con suscripción activa.

ARCHIVOS DISPONIBLES
Imagen eMMC — 7M02B (43FHD)
Tamaño: 141.55 MiB
Descargado 193 veces
Descarga disponible a miembros con suscripción activa
Dump EEPROM U204 24C64 — 7M02B (43FHD)
Tamaño: 1.97 KiB
Descargado 219 veces
Descarga disponible a miembros con suscripción activa
Imagen eMMC — 7M02B (49FHD)
Tamaño: 171.45 MiB
Descargado 141 veces
Descarga disponible a miembros con suscripción activa

Instrucciones de conexión eMMC (RT809H) — 7M02B

PROCEDIMIENTO
Retirar la placa main del televisor.
Retirar U2P2 = AZ1117CH-3.3, regulador de tensión de 3.3V.
Conectar VCC del programador en el PIN2 de U2P2.
Retirar las resistencias R1M8, R1M9 y R2M1.
Conectar CLK en R1M8, usando el pin que va a la memoria.
Conectar CMD en R1M9 y D0 en R2M1, siempre del lado que va al chip de memoria.
Unir los pines del cristal Y201 a GND, utilizando los puntos Y14 y Y15.
Alimentar la main con 12V externos en el cátodo de D1D2 o mediante el conector CN1D2.
NOTA TÉCNICA

Nota: En TOSHIBA 40L4700LA, el dump sirve cuando el software interno está tan dañado que ni siquiera entra a recovery. Se escribe con programador y se usa como rescate para que la placa vuelva a iniciar y recién ahí poder hacer ajustes o actualizaciones normales.

Soporte y aportes — TOSHIBA 40L4700LA
Modo M • Cambio de marca/logo • Backlight • Menú Service • Aportes
Service TV Logo TV Backlight TV Modo M TV Service 7M02B Logo 7M02B Backlight 7M02B Modo M 7M02B

Menú Service / Modo Fábrica — TOSHIBA 40L4700LA

Acceder al menú de servicio permite realizar ajustes técnicos y diagnóstico interno. Modificar parámetros sin conocimiento puede causar daños permanentes.

Encender el televisor.
Seleccionar el modo CATV.
Presionar la tecla SOURCE.
Ingresar la secuencia 3 1 9 5.
Aparecerá Factory/Service OSD Menus en pantalla.
Para salir del menú de servicio, pulsar power off.

Nota: Antes de modificar cualquier ajuste, conviene registrar los valores originales para evitar errores de configuración.

Modificar marca o logo — TOSHIBA 40L4700LA

Presionar Source en el control remoto.
Ingresar 3 1 9 5 para abrir el menú de fábrica.
Entrar en Ajuste personalizado → LOGO CHOICE.
Elegir la marca correcta con las teclas izquierda o derecha sobre la opción LOGO CHOICE.
Esperar unos 5 segundos después de seleccionar el logo, apagar la TV y volver a encenderla.
Verificar que el cambio de marca haya quedado aplicado correctamente.

Nota: Este ajuste suele utilizarse después de cambiar la placa main o reinstalar software para corregir el logo de arranque.

Bajar corriente a LEDs / Backlight — TOSHIBA 40L4700LA

Risense corresponde al paralelo de R3B4, R3B5 y R3B6.
Retirar R3B6 de 2 ohm en la placa 5851-A7M02B-1P00.
La corriente LED original es de 440 mA; al quitar R3B6 desciende a 290 mA.
Si también se retira R3B5, la corriente baja hasta 147 mA.

Nota: La modificación es tentativa y debe evaluarse en cada caso. Menor corriente implica menos brillo de backlight.

Instructivo para salir de Modo M — TOSHIBA 40L4700LA

Si en la esquina superior izquierda aparece la leyenda MODO M, el televisor quedó en un modo técnico de fábrica.

Presionar la tecla Source del control remoto.
Ingresar 3 1 9 5 para abrir el menú de fábrica.
Entrar en System Setting.
Deshabilitar las opciones HOTKEY y Aging Mode.
Apagar y volver a encender la TV para confirmar que la leyenda desapareció.

Nota: Desactivar Hotkey y Aging Mode devuelve el equipo al uso normal y elimina el indicador MODO M.

Menú Service / Modo Fábrica — 7M02B

El acceso técnico de este chasis se usa para diagnóstico y configuraciones internas. Sólo debe utilizarse con criterio de reparación.

Encender el equipo.
Poner el televisor en modo CATV.
Pulsar SOURCE.
Digitar 3195.
Se mostrará Factory/Service OSD Menus.
Cerrar el menú con power off.

Nota: Es recomendable anotar toda configuración original antes de modificar valores del service menu.

Modificar marca o logo — 7M02B

Abrir el modo de fábrica presionando Source e ingresando 3 1 9 5.
Ir al apartado Ajuste personalizado → LOGO CHOICE.
Buscar la marca correcta utilizando las teclas izquierda y derecha del control remoto.
Esperar unos segundos después de elegir el logo, apagar la TV y volver a encenderla.
Comprobar que la marca mostrada en el arranque sea la correcta.

Nota: Esta corrección es útil cuando el chasis arranca con una marca equivocada después de cambiar placa o reinstalar firmware.

Bajar corriente a LEDs / Backlight — 7M02B

Tomar como referencia el bloque Risense, formado por el paralelo de R3B4, R3B5 y R3B6.
Quitar la resistencia R3B6 de 2 ohm en la main 5851-A7M02B-1P00.
Con esa modificación, la corriente LED cae de 440 mA a 290 mA.
Si además se remueve R3B5, la corriente baja a aproximadamente 147 mA.

Nota: Reducir corriente extiende la vida del backlight, pero debe ajustarse según el brillo final aceptable del equipo.

Instructivo para salir de Modo M — 7M02B

Cuando aparece MODO M en pantalla, el televisor quedó en modo técnico y debe desactivarse desde fábrica.

Ingresar a MENU → Opciones Avanzadas.
Digitar 3 1 9 5 para abrir el menú de fábrica.
Entrar en System Setting.
Desactivar HOTKEY y Aging Mode.
Apagar y volver a encender el TV para confirmar que la leyenda ya no se muestre.

Nota: Este ajuste quita la indicación MODO M y saca al chasis del modo de fábrica permanente.
