TOSHIBA 43L4700LA

Descargas TOSHIBA 43L4700LA: firmware USB, diagramas, manual service y datos de memoria técnicos (PDF/ZIP)

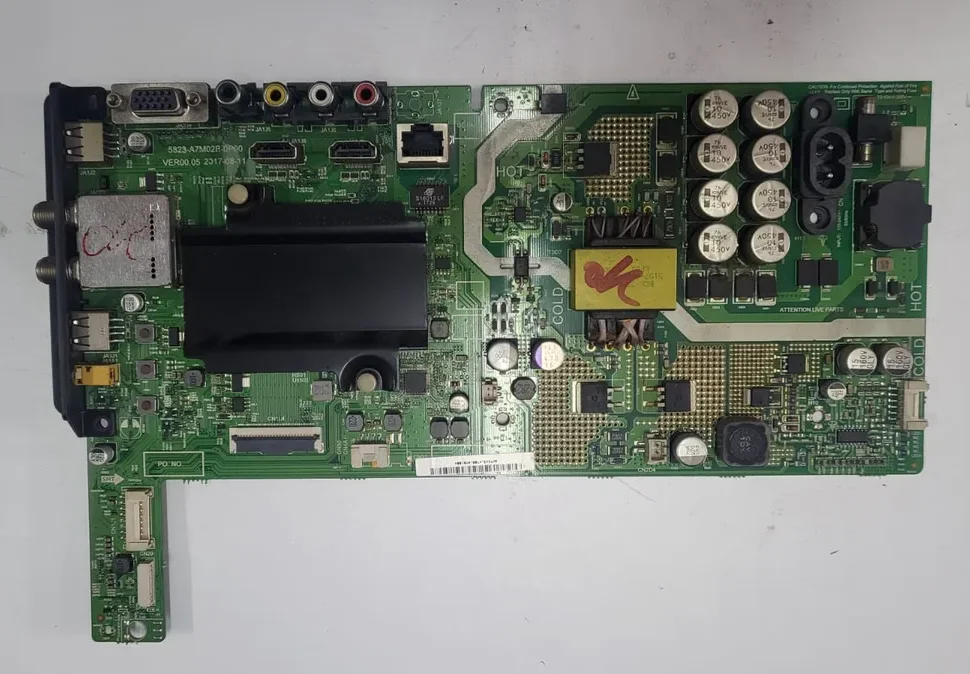

Marca: TOSHIBA Modelo: 43L4700LA Placa: 5851-A7M02B-1P00 Chasis: 7M02B
TOSHIBA 43L4700LA
Las descargas están disponibles a miembros con suscripción activa.
DESCARGAS DISPONIBLES
Firmware, diagramas, manual service y datos de memoria
  • Actualización de Firmware por USB — 7M02B FHD para panel BOE (TOSHIBA 43L4700LA)
  • Actualización de Firmware por USB — 7M02B FHD para panel LG (TOSHIBA 43L4700LA)
  • Firmware — Instalación forzada por USB 7M02B FHD Upgrade Reset para panel BOE (TOSHIBA 43L4700LA)
  • Firmware — Instalación forzada por USB 7M02B FHD Upgrade Reset para panel LG (TOSHIBA 43L4700LA)
  • Diagrama — MainBoard 5851-A7M02B-1P00 (7M02B)
  • Manual Service — 7M02B (TOSHIBA 43L4700LA)
  • Datos de Memoria / DUMP — 7M02B 43FHD (eMMC)
  • Datos de Memoria — 7M02B 43FHD U204 (EEPROM 24C64)
  • Datos de Memoria / DUMP — 7M02B 49FHD (eMMC)
Información técnica
Información técnica TOSHIBA 43L4700LA
Datos técnicos y documentación oficial
Info detallada

Info detallada

Ficha
Empresa / Marca
TOSHIBA
43L4700LA
Modelo
43L4700LA
Chasis
7M02B
Matriz
SKYWORTH
Control remoto
CT-8514 / CT-8521 / CT-8522
Placas y conectividad
MainBoard + PowerBoard
5851-A7M02B-1P00 · 5844-A7M02B-0P10
Wifi
NTUD-B17
Panel Display
SKYWORTH RDL430FY (BD0-100) Rev.00 · BOE HV430FHB-N10
1920×1080 · 60Hz · 12.0V/950mA · LVDS

Documentación técnica

Manual Service — 7M02B (TOSHIBA 43L4700LA)
Service_Manual_7M02B
4.2 MiB Descargado 1742 veces Descarga VIP
Diagrama — MainBoard 5851-A7M02B-1P00
5851-A7M02B-1P00
592.82 KiB Descargado 2395 veces Descarga VIP
Nota: modificar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — 7M02B / TOSHIBA 43L4700LA (Actualización + Forzado)

Actualización de firmware por USB

7M02B — Actualización normal de firmware por USB para TOSHIBA 43L4700LA

Actualización desde menú de software con pendrive
Instrucciones

Instrucciones de actualización por USB

  • Extraer el paquete descargado en formato .zip.
  • Verificar que, al descomprimir, aparezca el archivo MstarUpgrade.bin.
  • Copiar MstarUpgrade.bin a un pendrive.
  • Conectar el pendrive en uno de los puertos USB del televisor.
  • Ingresar con el control remoto a Configuración → Actualización de software (USB).
  • Confirmar la actualización y dejar que el proceso termine sin interrupciones.
  • Esperar el reinicio automático del TV una vez finalizada la instalación.

Este método se ejecuta desde el menú del equipo y utiliza el archivo MstarUpgrade.bin cargado en pendrive.

  • 7M02B_FHD_20171219_(Panel-BOE).zip (99.47 MiB) (Descargado 569 veces)
    Descarga disponible a miembros con suscripción activa
  • 7M02B_FHD_20190509_(Panel-LG).zip (99.99 MiB) (Descargado 405 veces)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

7M02B — Instalación forzada de firmware por USB para TOSHIBA 43L4700LA

Recuperación por arranque con pendrive
Instrucciones

Guía de instalación forzada con pendrive

  • Descomprimir el archivo descargado para preparar la carga por USB.
  • Confirmar que el contenido extraído incluya ACUpgradeReset.bin.
  • Copiar ese archivo al pendrive sin modificar su nombre.
  • Apagar el televisor y desconectarlo de la red eléctrica.
  • Insertar el pendrive en uno de los puertos USB del equipo.
  • Volver a energizar el TV para que aparezca la indicación de actualización en pantalla.
  • Esperar algunos minutos hasta que termine el proceso y el televisor se reinicie.

En este método el inicio de la carga se produce al reconectar el equipo con el USB colocado y el archivo ACUpgradeReset.bin listo.

  • 7M02B_FHD_UpgradeReset_(Panel-BOE).zip (99.47 MiB) (Descargado 1027 veces)
    Descarga disponible a miembros con suscripción activa
  • 7M02B_FHD_UpgradeReset_(Panel-LG).zip (99.99 MiB) (Descargado 693 veces)
    Descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / PinOut / DUMP — TOSHIBA 43L4700LA
Archivos de eMMC y EEPROM con procedimiento de conexión para lectura y escritura usando programador RT809H.
DUMP eMMC EEPROM 7M02B

Archivos de memoria — TOSHIBA 43L4700LA

Archivos disponibles para regrabación de memoria en esta plataforma. Descarga disponible a miembros con suscripción activa.

ARCHIVOS DISPONIBLES
Datos de Memoria / DUMP — 7M02B 43FHD (eMMC)
Tamaño: 141.55 MiB
Descargado 193 veces
Descarga disponible a miembros con suscripción activa
Datos de Memoria — 7M02B 43FHD U204 (EEPROM 24C64)
Tamaño: 1.97 KiB
Descargado 219 veces
Descarga disponible a miembros con suscripción activa
Datos de Memoria / DUMP — 7M02B 49FHD (eMMC)
Tamaño: 171.45 MiB
Descargado 141 veces
Descarga disponible a miembros con suscripción activa

Instrucciones de conexión eMMC / EEPROM — 7M02B

PROCEDIMIENTO
Retirar la placa main del televisor antes de iniciar la conexión con el programador.
Quitar U2P2 = AZ1117CH-3.3, regulador de tensión de 3.3V.
Conectar VCC del programador en el PIN2 de U2P2.
Retirar las resistencias R1M8, R1M9 y R2M1.
Soldar la línea CLK en R1M8, del lado que va hacia la memoria.
Soldar CMD en R1M9 y D0 en R2M1, siempre en el pin que corresponde al chip.
Unir a GND los pines del cristal Y201 usando los puntos Y14 y Y15.
Alimentar la main con 12V externos en el cátodo de D1D2 o mediante el conector CN1D2.
NOTA TÉCNICA

Nota: En TOSHIBA 43L4700LA, el dump se usa como “imagen de rescate” porque trae los datos que la placa necesita para iniciar: arranque, configuración básica y partes del sistema. Sirve para recuperar TVs con logo fijo, reinicios o pantalla negra por corrupción de firmware, escribiendo directo al chip sin depender del menú o USB.

Soporte y aportes — TOSHIBA 43L4700LA
Modo M • Cambio de marca/logo • Backlight • Menú Service
Modo M Logo Backlight Service

INSTRUCTIVO PARA SALIR DE MODO M — TOSHIBA 43L4700LA

Si en la esquina superior izquierda aparece la leyenda MODO M, el equipo quedó dentro de un modo técnico de fábrica.

Entrar al menú de fábrica usando Source + 3 1 9 5 o la ruta MENU → Opciones Avanzadas seguida del mismo código.
Ir a System Setting dentro del menú técnico.
Desactivar las opciones HOTKEY y Aging Mode.
Apagar y volver a encender la TV para verificar que la leyenda haya desaparecido.

Nota: Este ajuste desactiva el estado de fábrica que deja visible “MODO M” en pantalla.

Backlight: Bajar corriente a LEDs — TOSHIBA 43L4700LA (7M02B)

Tomar como referencia que Risense es el paralelo formado por R3B4, R3B5 y R3B6.
Retirar la resistencia R3B6 de 2 ohm en la placa 5851-A7M02B-1P00.
Verificar la corriente LED: de 440 mA pasa a aproximadamente 290 mA luego de quitar R3B6.
Si además se retira R3B5, la corriente puede bajar hasta 147 mA.

Nota: La modificación es tentativa y debe evaluarse en cada caso. Menor corriente implica menor brillo de backlight.

Menú Service / Modo Fábrica — TOSHIBA 43L4700LA (7M02B)

Cambiar parámetros dentro del menú de servicio sin conocer su función puede ocasionar daños permanentes en el televisor.

Encender el TV antes de iniciar la secuencia de acceso.
Seleccionar el modo CATV.
Presionar SOURCE en el control remoto.
Ingresar la secuencia 3 1 9 5 para abrir Factory/Service OSD Menus.
Para salir del modo de servicio, pulsar power off.

Nota: Ingresar a este menú solo cuando sea necesario para diagnóstico o ajuste técnico, registrando siempre los valores originales.
